製品説明
SPT-A57と同じ機幅にて連結を可能とした内駆動タイプのカーブコンベヤです。SPT-TC単独駆動でのご使用とSPT-A57と一駆動でのご使用とを状況によって選択いただけます。
・スチール製
・ベルト伝達
・中量機種
・スタンダードシリーズ
・スチール製
・ベルト伝達
・中量機種
・スタンダードシリーズ

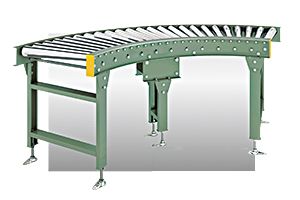

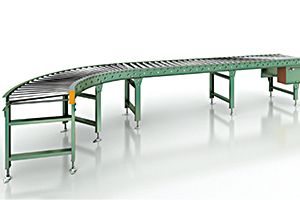

製品画像
型式の選び方
SPT-TC型式を表す
|
- |
400(W)ローラ幅(㎜)
|
- |
75(P)ローラピッチ(P)
|
- |
500(H)機高(㎜)ローラ上面
|
仕様

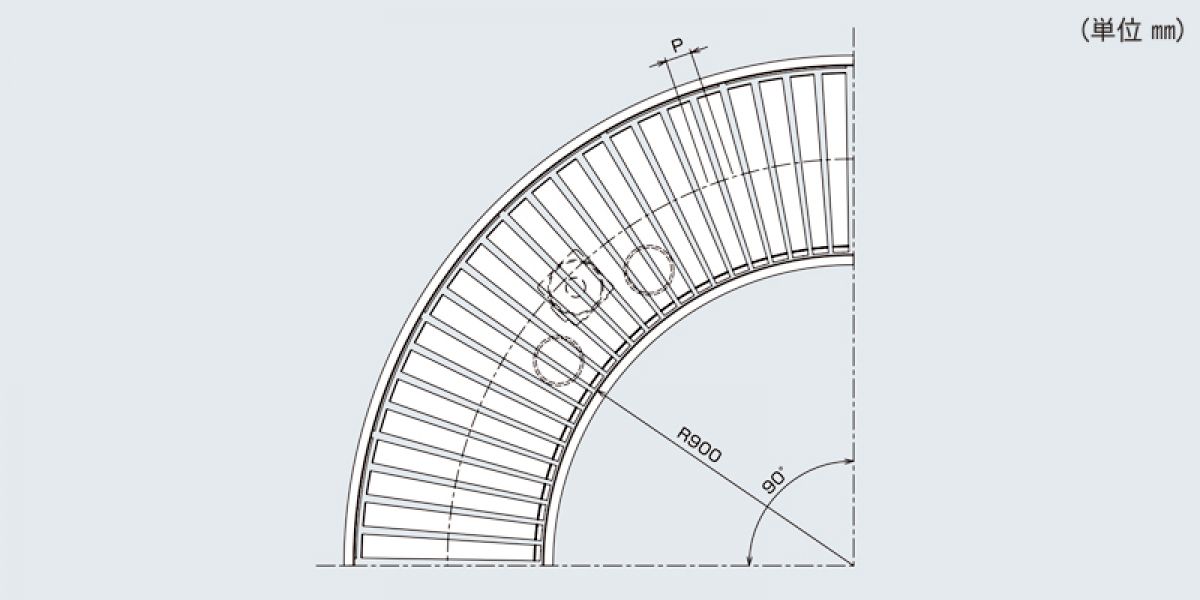

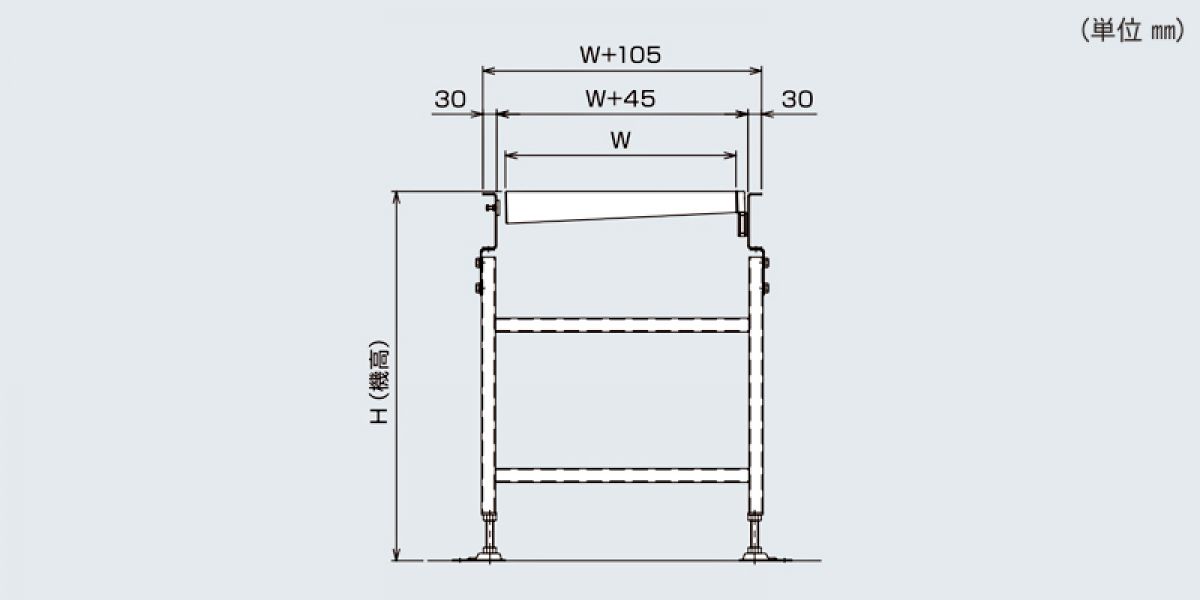

■図面
■仕様
| 型式 | SPT-TC |
|---|---|
| 駆動方式 | パワーツイストプラスA型駆動 |
| ローラ寸法(中心径×軸径) | 57.2×11.9（丸棒軸） |
| ローラ幅(W) | 300～600 50とび |
| ローラピッチ(P) | 75 100 |
| フレーム寸法 | ［120×30×3.2 |
| カーブ内半径（R)×角度 | 900×90° |
| 機幅 | ローラ幅＋105 |
| 機高(H) | min450 |
| 搬送速度V(50/60Hz) | max40 |
| 搬送能力（㎏/台） | max30 |
| モータ―出力(kW) | 0.2 0.4 |
| 電源 | AC200V（三相） |
※単位 ㎜
※標準以外の仕様も製作致しておりますのでご相談下さい。
※標準以外の仕様も製作致しておりますのでご相談下さい。

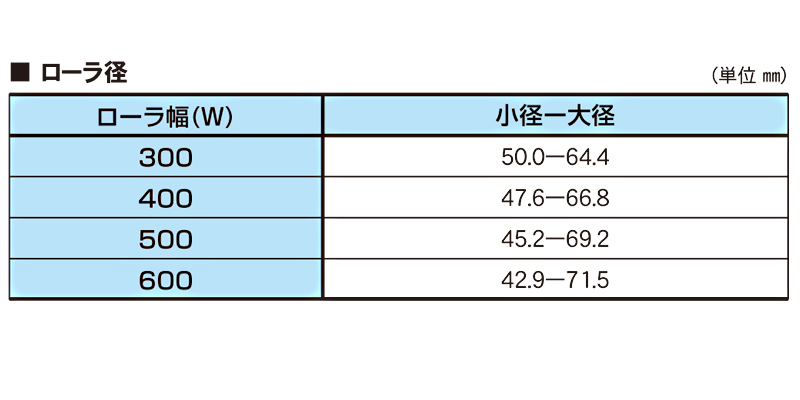

■その他
