最新更新日 2019年01月30日
製品説明
ステンレス製小径ローラを使用したドライブ型ローラコンベヤです。#25ダブルチェーンでスプロケットを千鳥型に配列した当社独自のドライブ機能により、確実なワーク搬送をします。
・アルミフレーム
・チェーン伝達
・中量機種
・スーパーミニDRYシリーズ
・アルミフレーム
・チェーン伝達
・中量機種
・スーパーミニDRYシリーズ

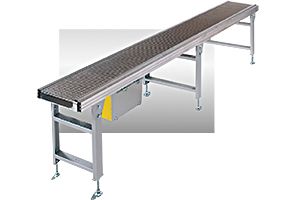

製品画像

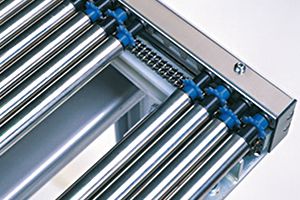

千鳥型に配列した当社独自のドライブ機能
樹脂製ローラ(Φ20)も制作致します。
型式の選び方
SMD-DC型式を表す
|
- |
3,000(L)機長(㎜)
|
- |
400(W)ローラ幅(㎜)
|
- |
20(P)ローラピッチ(㎜)
|
- |
500(H)機高(㎜)ローラ上面
|
仕様
■図面
■仕様
| 型式 | SMD-DC |
|---|---|
| 駆動方式 | チェーン駆動（＃25ダブルチェーン) |
| ローラ寸法(外径×肉厚×軸径) | 19×1×18 SUS304 |
| ローラ幅(W) | 200～500 50とび |
| ローラピッチ（P) | 20 40 |
| フレーム寸法 | 60×25 アルミ押し出し材 |
| スプロケット(ローラ部) | ＃25×10丁S |
| 機長（L) | 1000～5000 |
| 機幅 | ローラ幅+85 |
| 機高（H) | min240(90W) min340(0.2kW) |
| 搬送能力(㎏/m） | max24 |
| 搬送速度V（m/min) | 定速：5～25（範囲内の一定速） 変速：5～25 |
| モータ出力 | 90W［単相100V 単相200V 三相200V］ 0.2kw［三相200V］ |
※単位 ㎜
※速度15m/min以上、機長2500L以上は一部部品が異なります。
※速度15m/min以上、機長2500L以上は一部部品が異なります。
