製品説明
内駆動タイプのカーブコンベヤKTR-S。KR-574010S等と同じ機幅でレイアウトが可能です。
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ

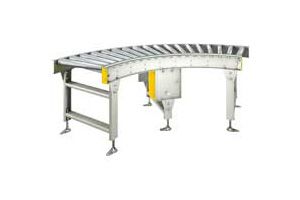

製品画像
KTR900S
型式の選び方
KTR型式を表す
|
- |
57ローラ外径(mm)※ほぼ中心を示す
|
- |
40チェーン番号
|
- |
10スプロケット歯数
|
- |
Sスプロケット列数(S駆動・SW駆動）
|
- |
中心R1200（内R900）カーブR(mm)
|
- |
500(W)ローラ幅(mm)
|
× |
75(P)ローラピッチ(mm)※ほぼ中心値を示す
|
× |
750(H)機高(mm) ローラ上面
|
× |
90(°)角度(θ°)
|
仕様

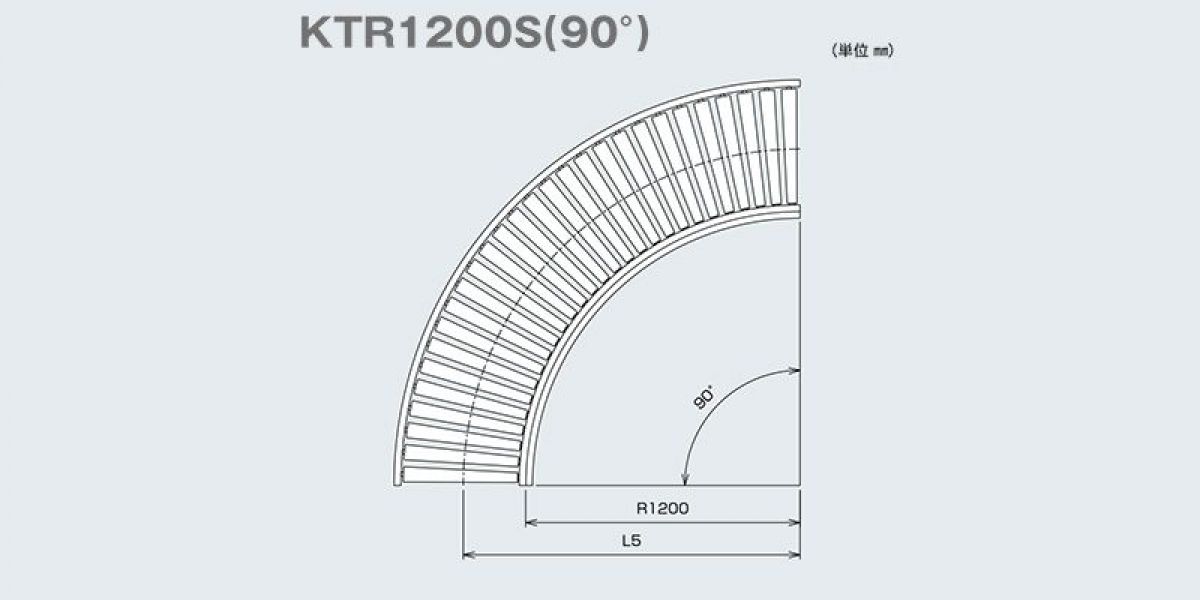

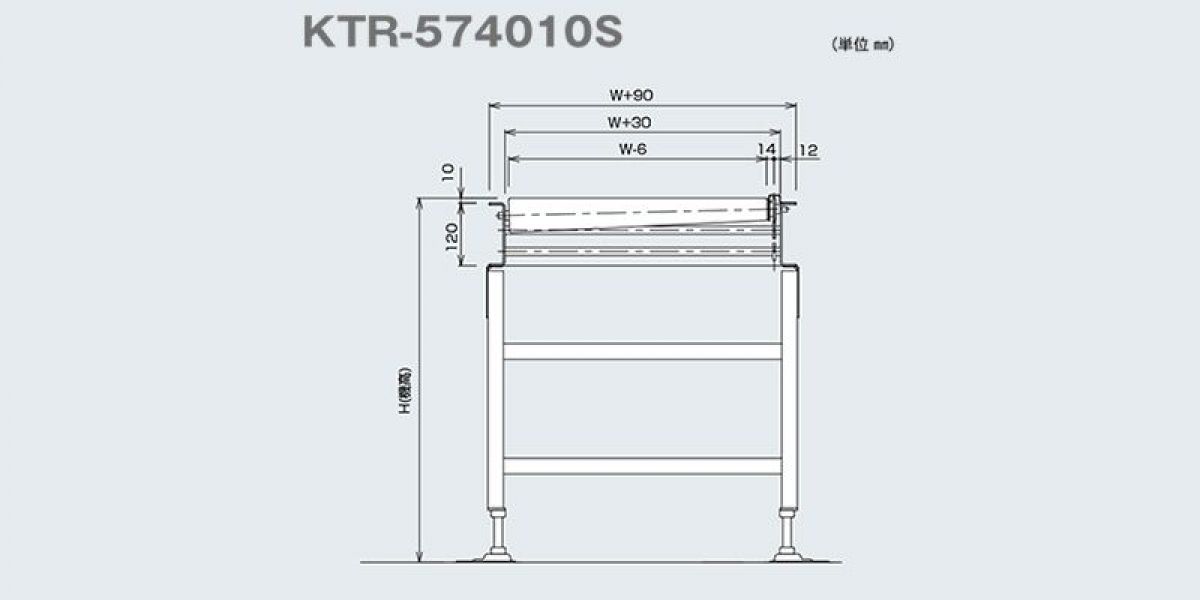

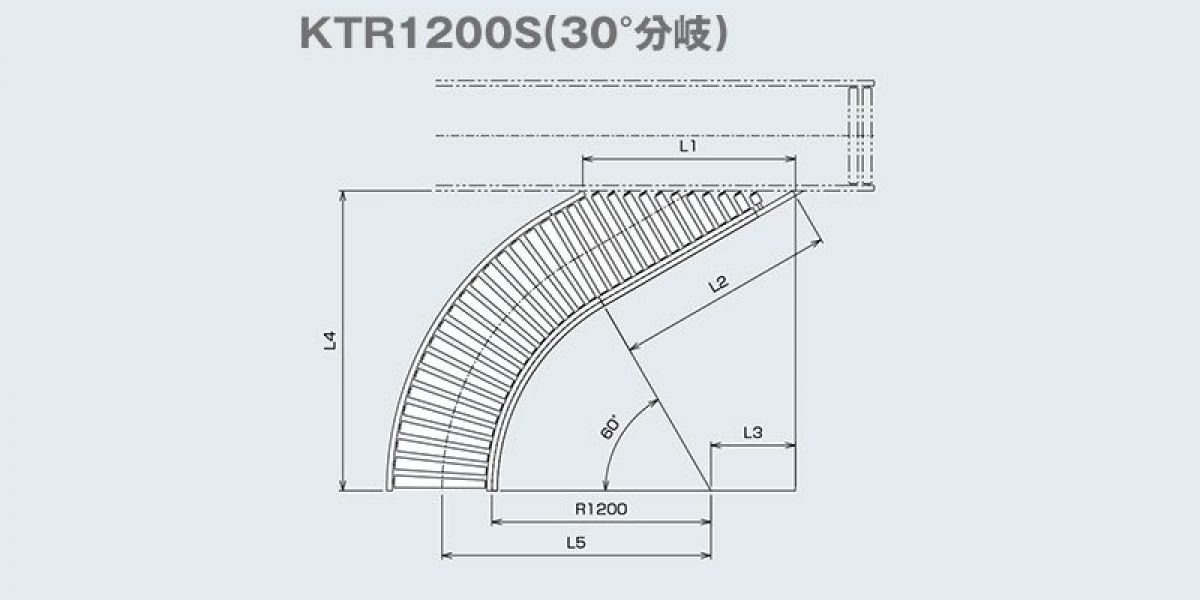

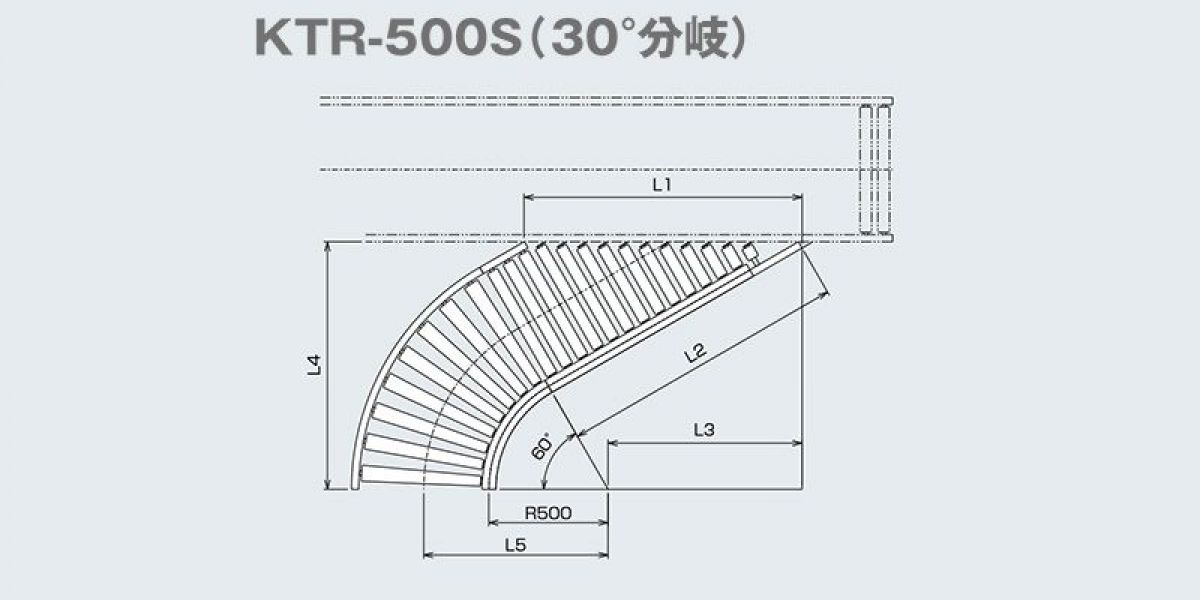

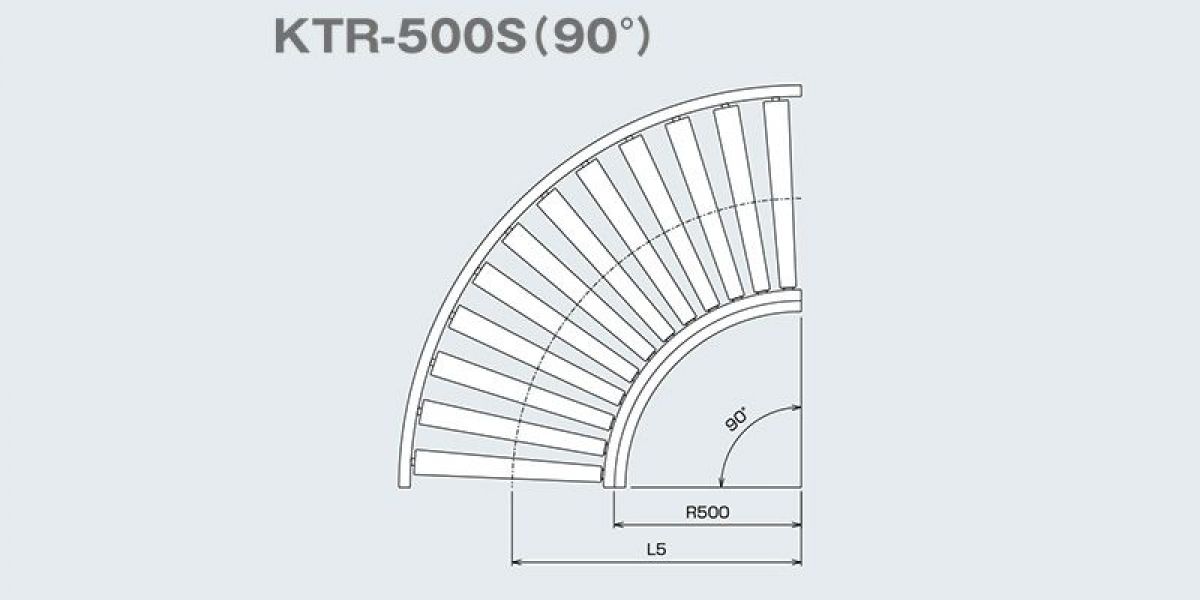

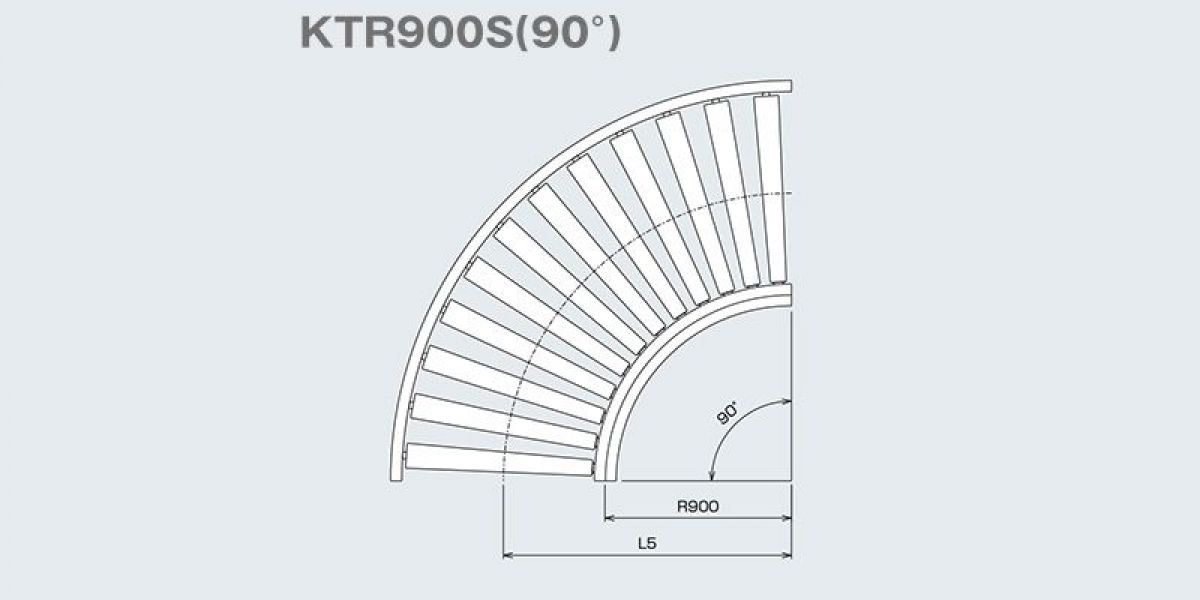

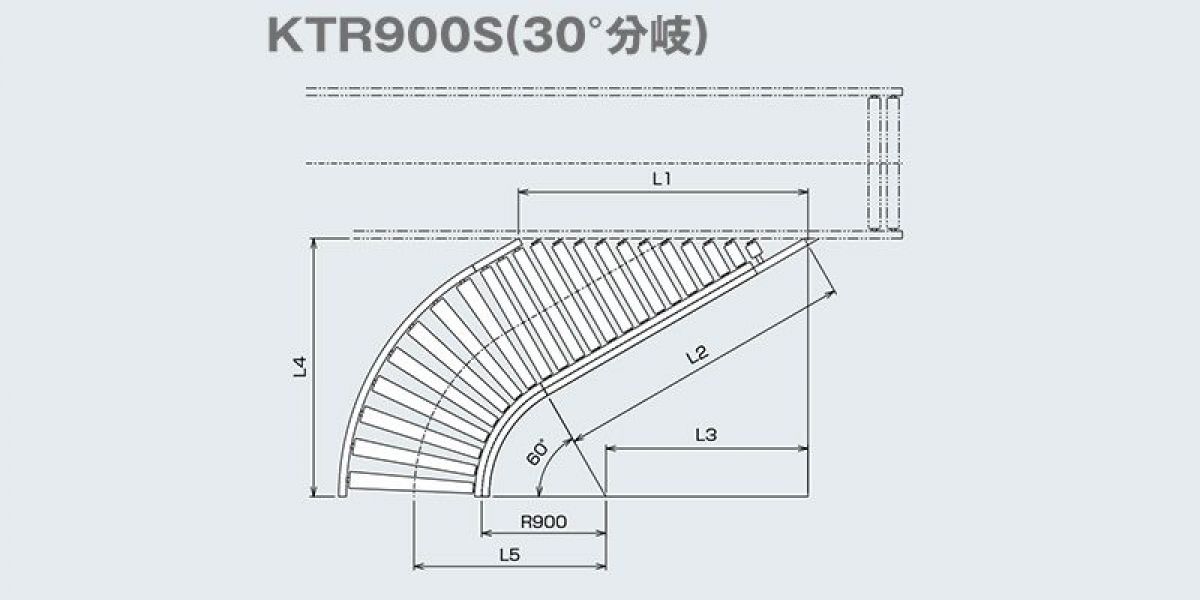

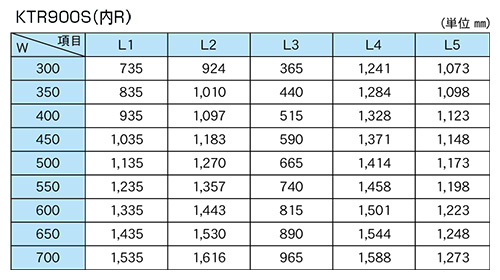

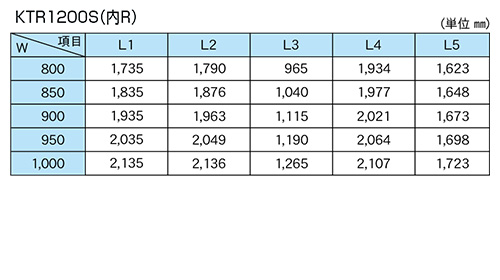

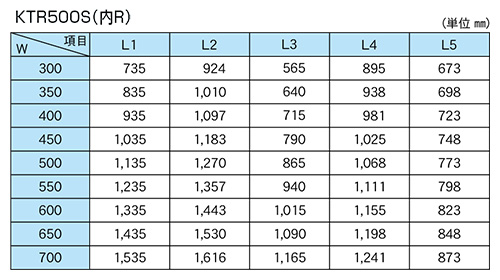

■図面

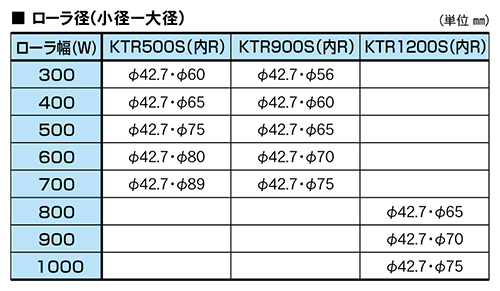

■仕様
| 型式 | KTR 500S(90°) | KTR 900S(90°) | KTR1200S(90°) |
|---|---|---|---|
| 駆動方式 | チェーン駆動（♯40） | チェーン駆動（♯40） | チェーン駆動（♯40） |
| ローラ寸法(小径×大径×軸径) | 42.7×60～89×12(丸棒） | 42.7×56～75×12（丸棒） | 42.7×65～75×12（丸棒） |
| ローラ幅（W） | 300～700 100とび | 300～700 100とび | 800～1000 100とび |
| ローラピッチ（P） | ▲75 ▲100 | ▲75 ▲100 | ▲75 |
| フレーム寸法 | ［120×30×3.2 | ［120×30×3.2 | ［120×30×3.2 |
| スプロケット(ローラ部) | ♯40×10丁S | ♯40×10丁S | ♯40×10丁S |
| カーブ内半径（R） | 500 | 900 | 1200 |
| 機 幅 | ローラ幅+90 | ローラ幅+90 | ローラ幅+90 |
| 機 高 (H) | min450 | min450 | min450 |
| 搬送能力(kg/台) | max150 | max150 | max150 |
| 搬送速度V(m/min) | max25 | max25 | max25 |
| モーター出力(kW) | 0.2 | 0.2 | 0.2 0.4（速度17～25m/min間） |
| 電 源 | AC200V（三相） | AC200V（三相） | AC200V（三相） |
▲呼称中心ピッチ(カーブのローラ中心ピッチはローラ幅のサイズで変わります。）
※標準以外の仕様も制作いたしておりますのでご相談下さい。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
