製品説明
KPR型駆動ローラコンベヤは強固なローラを市販のピロブロックでしっかり保持し、1,500kgの搬送も可能な超重荷重用コンベヤです。
・スチール製
・チェーン伝達
・重量機種
・スタンダードシリーズ
・スチール製
・チェーン伝達
・重量機種
・スタンダードシリーズ
製品画像
KPR-895013SW
KPR-895013SW
型式の選び方
KPR型式を表す
|
- |
89ローラ外径(mm)
|
- |
50チェーン番号
|
- |
13スプロケット歯数
|
- |
SWスプロケット列数(S駆動・SW駆動）
|
- |
3000(L)機長(mm)
|
× |
500(W)ローラ幅(mm)
|
× |
100(P)ローラピッチ(mm)
|
× |
750(H)機高(mm)ローラ上面
|
仕様

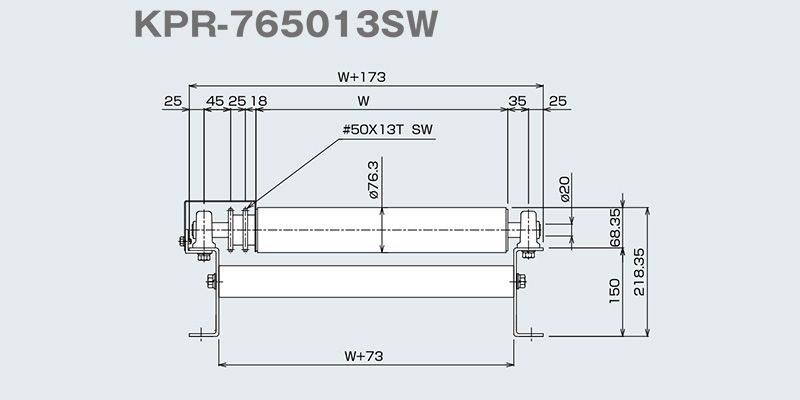

■図面
■仕様
| 型式 | KPR-574015SW | KPR-604015SW | KPR-765013SW | KPR-895013SW | KPR-1015018SW |
|---|---|---|---|---|---|
| 駆動方式 | チェーン駆動(♯40) | チェーン駆動(♯40) | チェーン駆動(♯50) | チェーン駆動(♯50) | チェーン駆動(♯50) |
| ローラ寸法（外形×肉厚×軸径） | 57.2×2.6×25 (20)メッキ付 | 60.5×3.2×25 (20)メッキなし | 76.3×4.2×25 (20)メッキなし | 89.1×4.2×35 (30)メッキなし | 101.6×4.5×35 (30)メッキなし |
| ローラ幅（W） | 300～2,000 | 300～2,000 | 300～2,000 | 300～2,000 | 300～2,000 |
| ローラピッチ（P） | 75 100 150 200 | 75 100 150 200 | 100 150 200 | 100 150 200 | 150 200 |
| フレーム寸法 | [150×50×4.5 | [150×50×4.5 | [150×50×4.5 | [150×50×4.5 | [150×50×4.5 |
| スプロケット(ローラ部) | ♯40×15丁SW | ♯40×15丁SW | ♯50×13丁SW | ♯50×13丁SW | ♯50×18丁SW |
| 機 長（L） | max4,000 | max4,000 | max4,000 | max4,000 | max4,000 |
| 機 幅 | ローラ幅+162 | ローラ幅+162 | ローラ幅+162 | ローラ幅+173 | ローラ幅+173 |
| 機 高 (H) | min550 | min550 | min600 | min600 | min600 |
| 搬送能力(kg/m) | max300 | max300 | max1,000 | max1,500 | max1,500 |
| 最大搬送能力(kg/台) | max1,000 | max1,000 | max2,000 | max3,000 | max3,000 |
| 搬送速度V（m/min） | max10 | max10 | max10 | max10 | max10 |

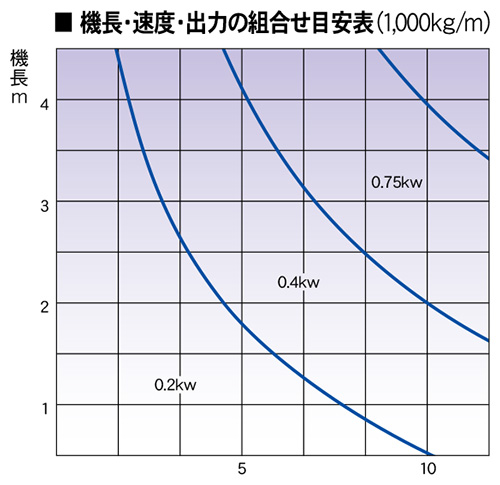

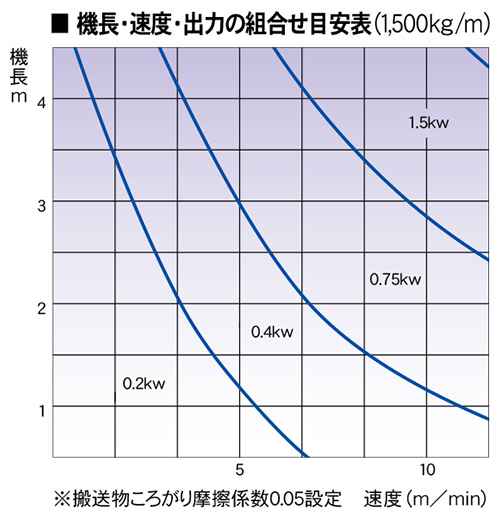

| モーター出力(kW) | 0.2 0.4(速度6～10m/min間) | 0.2 0.4(速度6～10m/min間) | 0.2 0.4 0.75 | 0.2 0.4 0.75 1.5 | 0.2 0.4 0.75 1.5 |
| 電 源 | AC200V(三相) | AC200V(三相) | AC200V(三相) | AC200V(三相) | AC200V(三相) |
※チェーンピッチによりローラピッチは多少±いたします。
※仕様条件の組合せにより上記仕様が変わる場合もあります。
※重量搬送にはインバータ制御(スロースタート・スローダウン）を推奨します。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
※仕様条件の組合せにより上記仕様が変わる場合もあります。
※重量搬送にはインバータ制御(スロースタート・スローダウン）を推奨します。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
■その他
