製品説明
ローラ下のVベルトをローラに接触させて、ローラを駆動させるVベルト駆動コンベヤです。
・スチール製
・ベルト伝達
・中量機種
・モジュコンシリーズ
・スチール製
・ベルト伝達
・中量機種
・モジュコンシリーズ

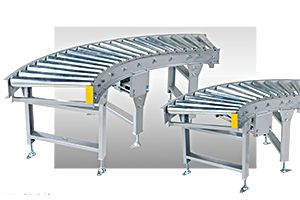

製品画像
型式の選び方
JVTY(90°)型式を表す
|
- |
400(W)ローラ幅(㎜)
|
- |
75(P)ローラピッチ(P)
|
- |
500(H)機高(㎜)ローラ上面
|
仕様

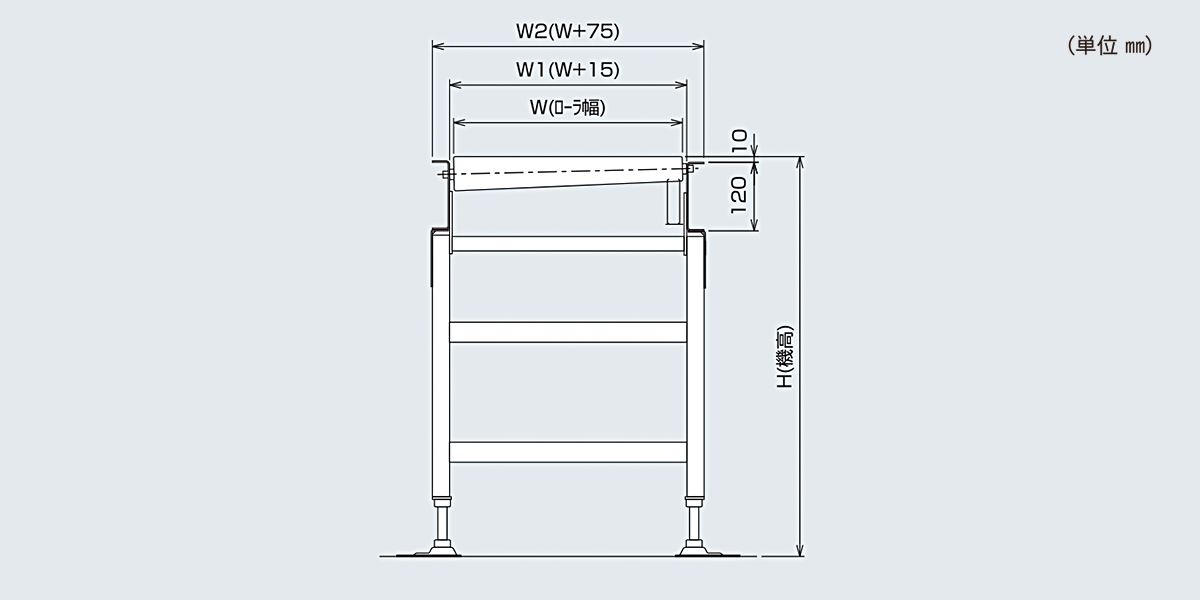

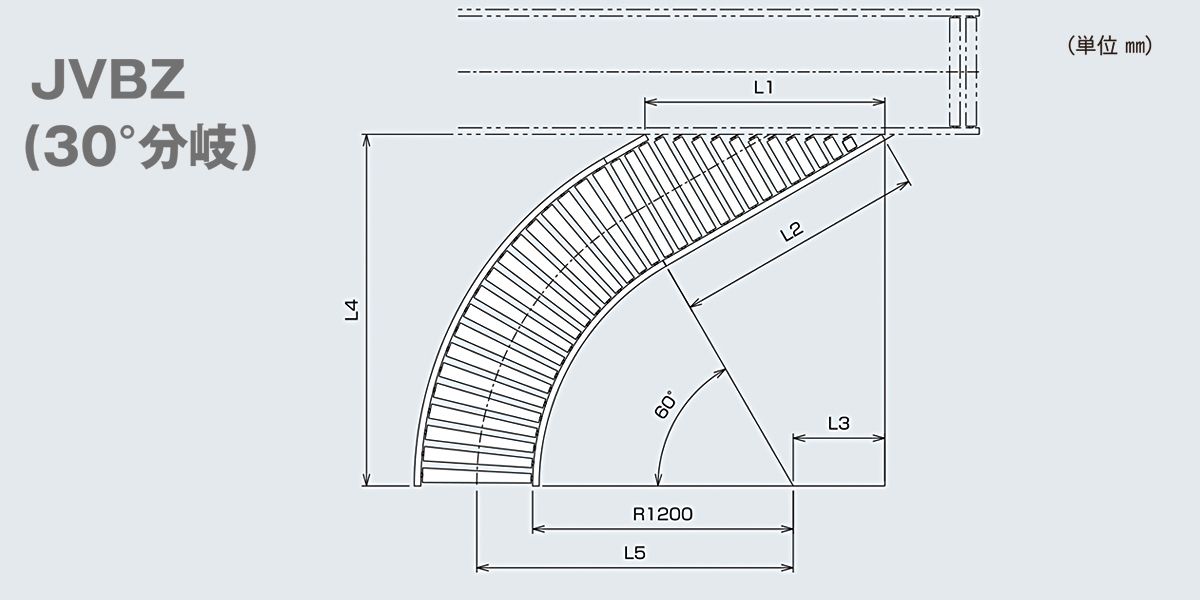

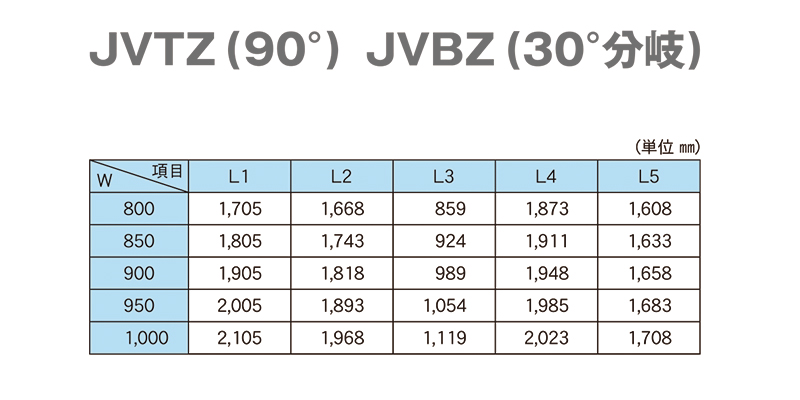

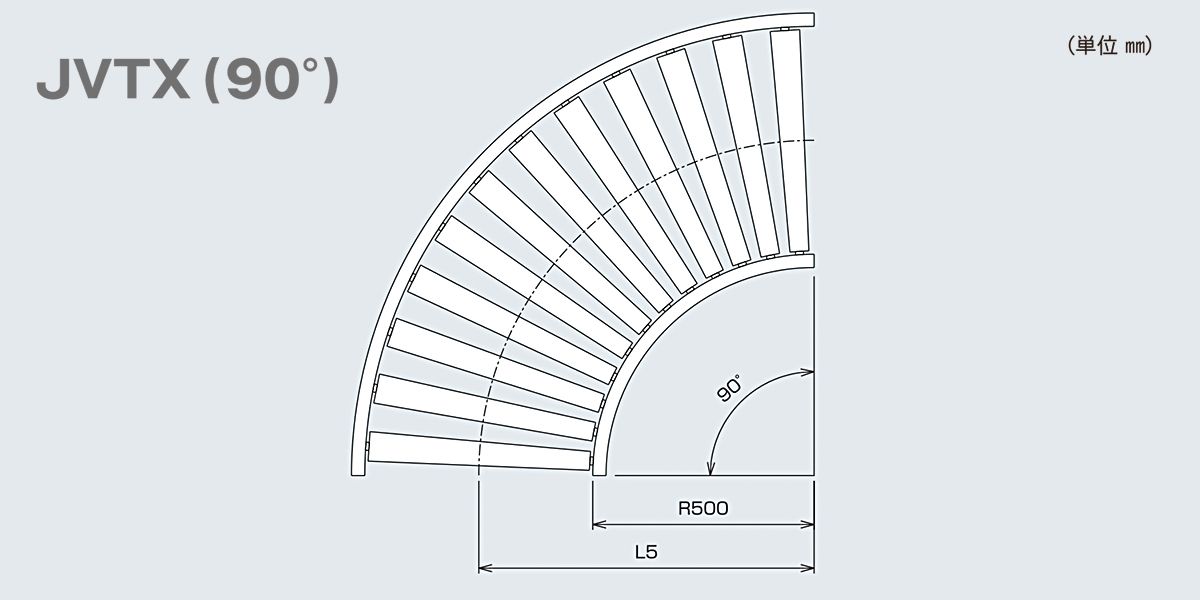

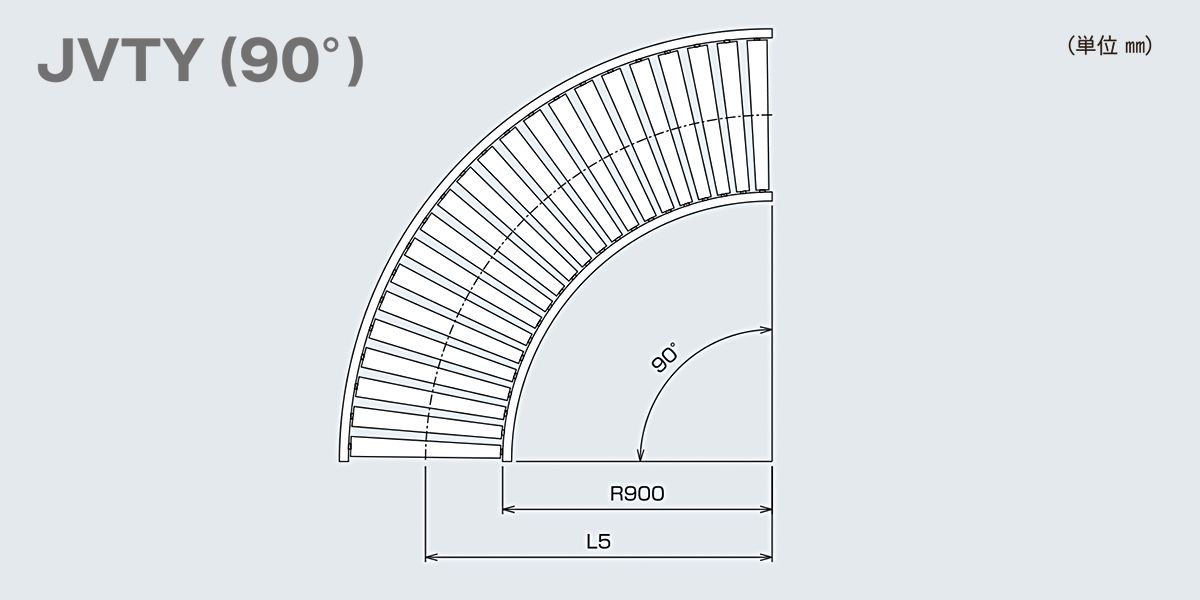

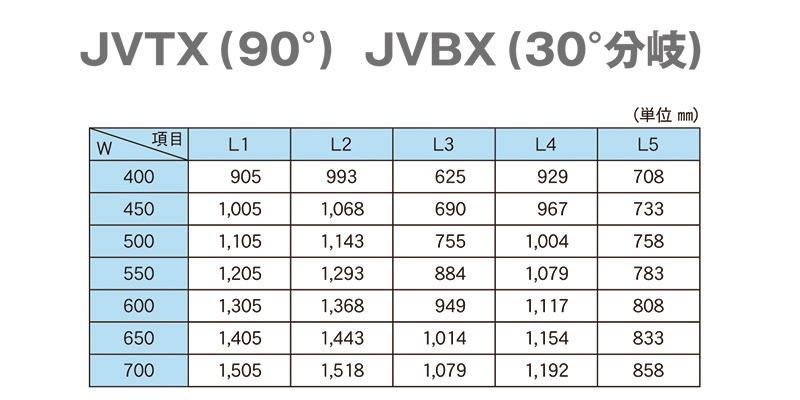

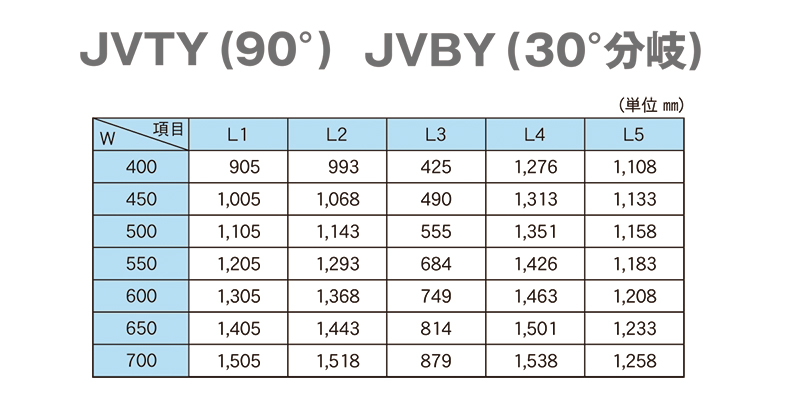

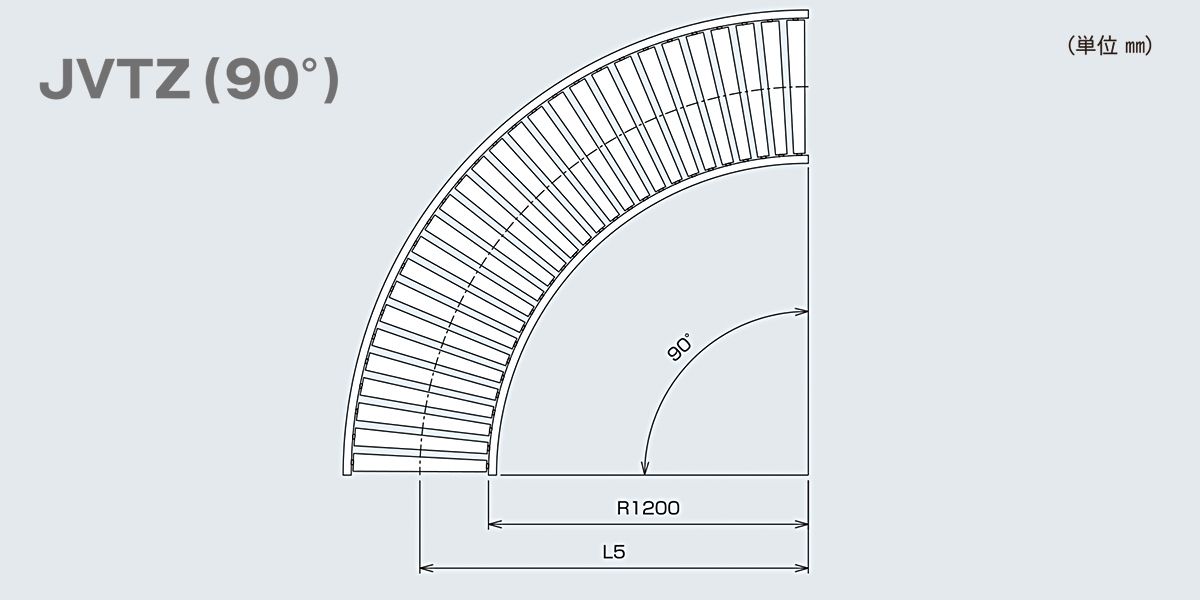

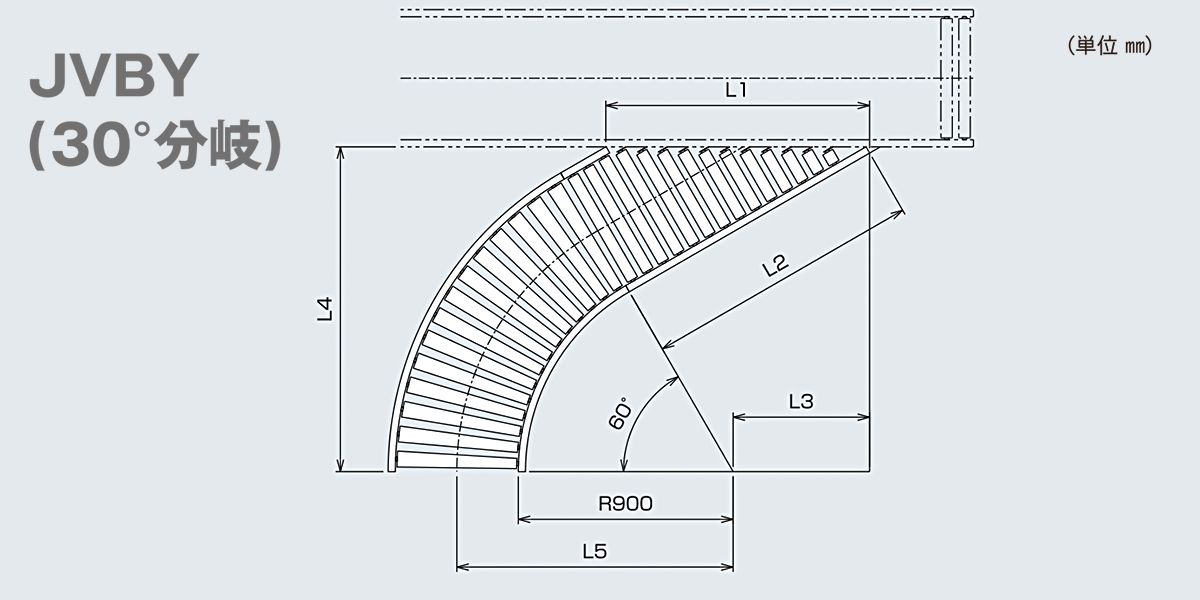

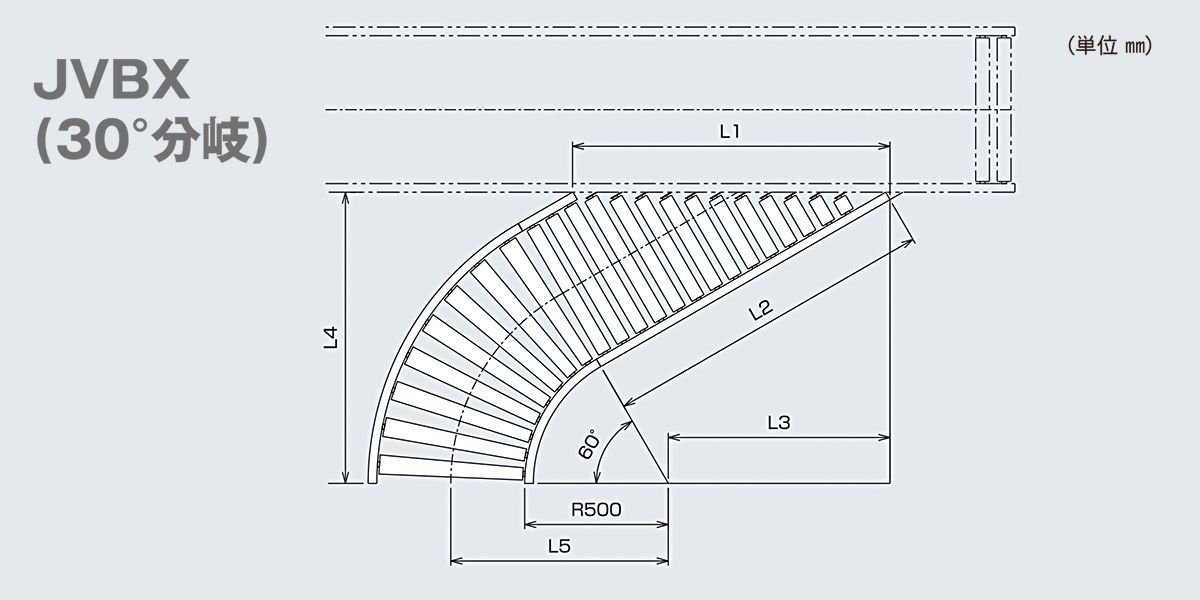

■図面
■仕様
| 型式 | JVTY(90°) | JVBY(30°分岐) | JVTX(90°) | JVTZ(90°) | JVBX(30°分岐) | JVBZ(30°分岐) |
|---|---|---|---|---|---|---|
| 駆動方式 | Vベルト駆動 | Vベルト駆動 | Vベルト駆動 | Vベルト駆動 | Vベルト駆動 | Vベルト駆動 |
| ローラ寸法（外径×肉厚×軸径） | 42.7×60～75×12（パイプ軸） | 42.7×60～75×12（パイプ軸） | 42.7×65～89×12（パイプ軸） | 42.7×65～80×12（パイプ軸） | 42.7×65～89×12（パイプ軸） | 42.7×65～80×12（パイプ軸） |
| ローラ幅（W) | 400～700 50とび | 400～700 50とび | 400～700 50とび | 800～1000 50とび | 400～700 50とび | 800～1000 50とび |
| ローラピッチ(P) | ▲75 ▲100 | ▲75 ▲100 | ▲100 | ▲75 | ▲100 | ▲75 |
| フレーム寸法 | ［120×30×2.3 | ［120×30×2.3 | ［120×30×2.3 | ［120×30×2.3 | ［120×30×2.3 | ［120×30×2.3 |
| カーブ内半径（R) | 900 | 900 | 500 | 1200 | 500 | 1200 |
| 機幅 | ローラ幅＋75 | ローラ幅＋75 | ローラ幅＋75 | ローラ幅＋75 | ローラ幅＋75 | ローラ幅＋75 |
| 機高(H) | min450 | min450 | min450 | min450 | min450 | min450 |
| 搬送能力（kg/台） | max70 | max70 | max70 | max70 | max70 | max70 |
| 搬送速度(50/60Hz) | 10/12 15/18 20/24 30/36 m/min | 10/12 15/18 20/24 30/36 m/min | 10/12 15/18 20/24 30/36 m/min | 10/12 15/18 20/24 30/36 m/min | 10/12 15/18 20/24 30/36 m/min | 10/12 15/18 20/24 30/36 m/min |
| モータ―出力(kW) | 0.2 | 0.2 | 0.2 | 0.2 0.4（速度15～36m/min間） | 0.2 | 0.2 0.4（速度15～36m/min間） |
| 電源 | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） |
※単位 ㎜
※▲呼称中心ピッチ（カーブのローラ中心ピッチはローラ幅のサイズで変わります。）
※標準以外の仕様も製作いたしておりますのでご相談ください。
※▲呼称中心ピッチ（カーブのローラ中心ピッチはローラ幅のサイズで変わります。）
※標準以外の仕様も製作いたしておりますのでご相談ください。
