製品説明
中央ベルトによる袋物の搬送と、フレームを切り欠くことにより、フォーク型ハンドのアクセスを可能にしました。ロボットによる袋物のパレタイズに最適です。
・スチール製
・ベルト伝達
・中量機種
・スチール製
・ベルト伝達
・中量機種
製品画像

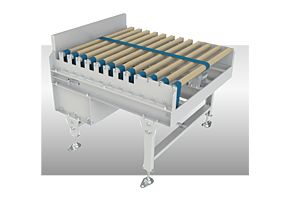

FED

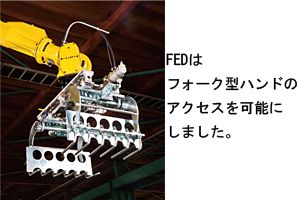

フォーク型ハンド例
仕様

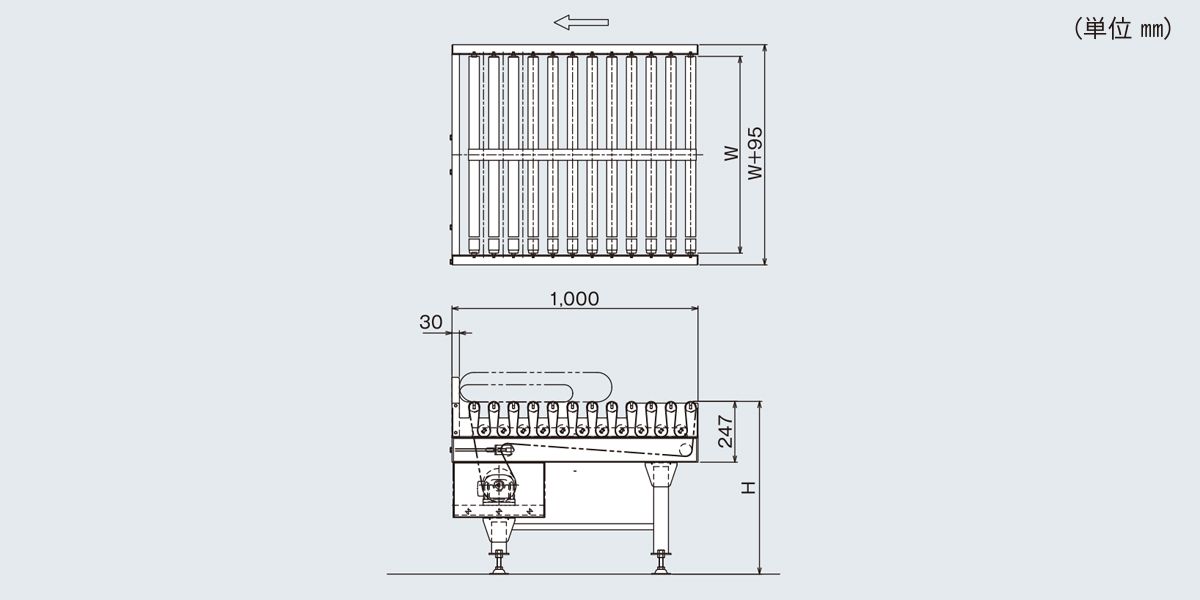

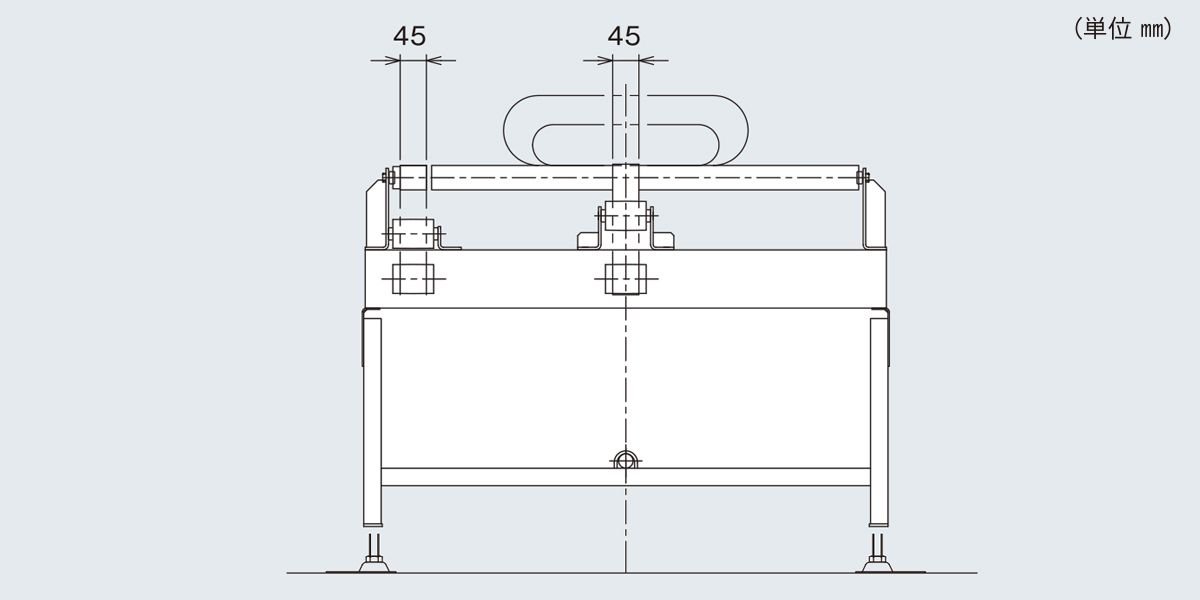

■図面
■仕様
| 型式 | FED |
|---|---|
| 駆動方式 | 平ベルト駆動（45W） |
| ローラ寸法（外径×肉厚×軸径） | Φ38.1×2.3t×Φ12 収縮チューブ巻き（仕上りΦ42.1）両端ローラは肉厚4.5t |
| ローラ幅（W） | 500W～800W 100とび |
| ローラピッチ（P） | 80 |
| フレーム寸法 | L140×40×4.5t |
| 機長（L） | 1,000 |
| 機幅 | ローラ幅＋95 |
| 機高（H） | min500 |
| 搬送能力（㎏/m） | max30 |
| 搬送速度（V）（m/min） | 6～25 |
| モーター出力（kW） | 0.2 2.4 |
| 電源 | AC200V（三相） |
※単位：㎜
※使用条件の組み合わせにより上記仕様が変わる場合もあります。
※表記以外の幅も製作いたしますのでご相談ください。
※使用条件の組み合わせにより上記仕様が変わる場合もあります。
※表記以外の幅も製作いたしますのでご相談ください。
