CF-2 ベルゴッチ（ミニベルト）カーブコンベヤ　ヘッドドライブ　スチール製　中量機種
コンベヤ＞ベルトコンベヤ＞ベルゴッチ＞カーブベルトコンベヤ
CF-2

カーブコンベヤ

製品説明
様々な搬送物を静かにスムーズに、しかも正確に方向転換するベルトカーブコンベヤです。
・スチール製
・中量機種

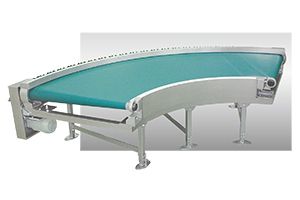

製品画像
型式の選び方

CF

CF：カーブ／タイプ名

-

2

2：ヘッドドライブ

-

400

ベルト幅（㎜）

-

90

角度

-

T

定速／T
変速／F
F：インバータ変速

-

400

内R（㎜）

-

R/L

進行方向
↑PAGE　TOP
仕様

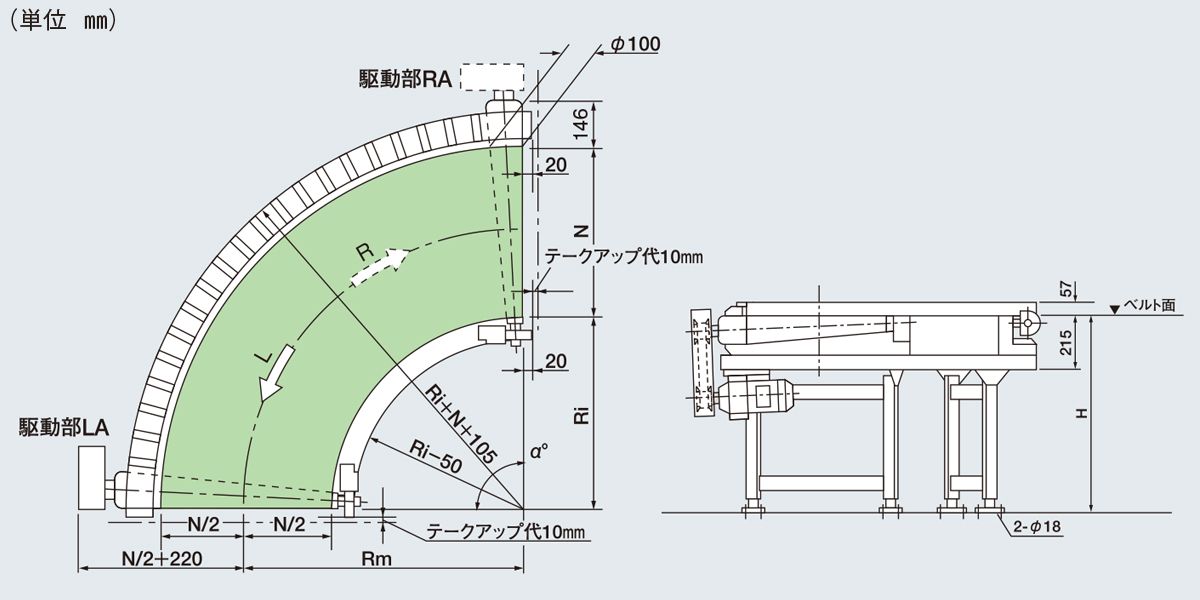

■図面 (※クリックして拡大)

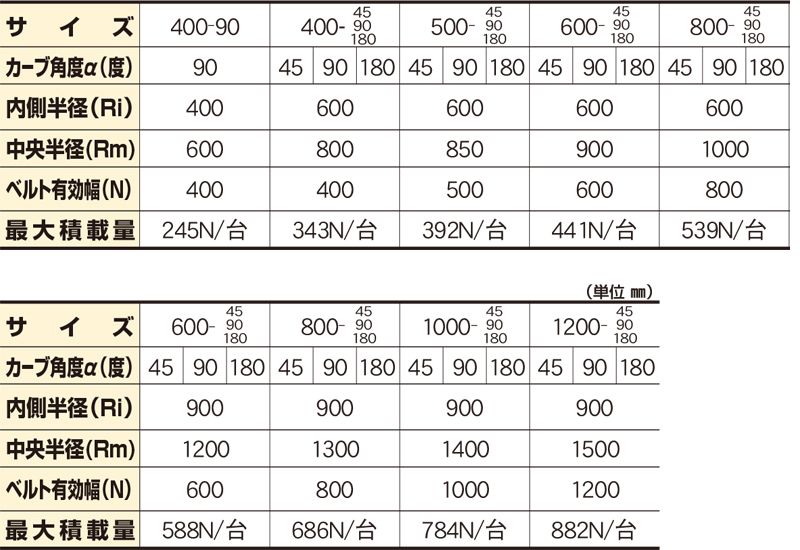

■仕様

型式 CF-2
機高 500～1,100H±30㎜
電源 定速　AC200V（三相）
変速　AC100V（単相）、AC200V（単相）、AC200V（三相）
使用環境 0℃～＋40℃の屋内とし、直射日光、粉塵、水、液体は避ける
ベルト速度 10/12・15/18・20/24・30/36　ｍ/min
ベルト（標準） ポリウレタンベルト（2プライ）
（色：グリーン・ホワイト、食品規格適合）
※単位：㎜
※標準仕様以外のものも製作いたしておりますのでご相談ください。
※定速は三相200V（モータ端子渡し）のみとなります。
※注意
・コンベヤの駆動プーリは原則的にヘッド側となります。
・走行方向（Ｒ）の場合は駆動部を（RA)側にする必要があります。
・ベルトテークアップはヘッド部とテール部で行い、それぞれの10mmのテークアップ代が必要です。
コンベヤを設置される時は、この点をご注意ください。
