CA-2 ベルゴッチ（ミニベルト）カーブコンベヤ　ヘッドドライブ　スチール製　軽量機種
コンベヤ＞ベルトコンベヤ＞ベルゴッチ＞カーブベルトコンベヤ
CA-2

カーブコンベヤ

製品説明
従来のテーパーローラを使用せず、先端にシャープエッジを採用した小物搬送に最適のコンベヤです。
Φ18ローラエッジです。
※搬送物を確認していただきお問い合わせ下さい。
・スチール製
・軽量機種

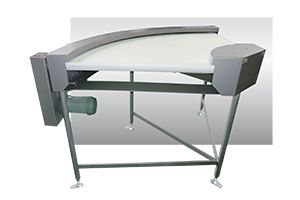

製品画像
型式の選び方

CA

CA：カーブ／タイプ名

-

2

2：ヘッドドライブ

-

800

ベルト幅（㎜）

-

90

角度

-

F

定速／T
変速／F

-

C750

A（AC100V単相）
B（AC200V単相）
C（AC200V三相）
数字／モータ出力（200W・400W・750W）

-

R/L

進行方向
↑PAGE　TOP
仕様

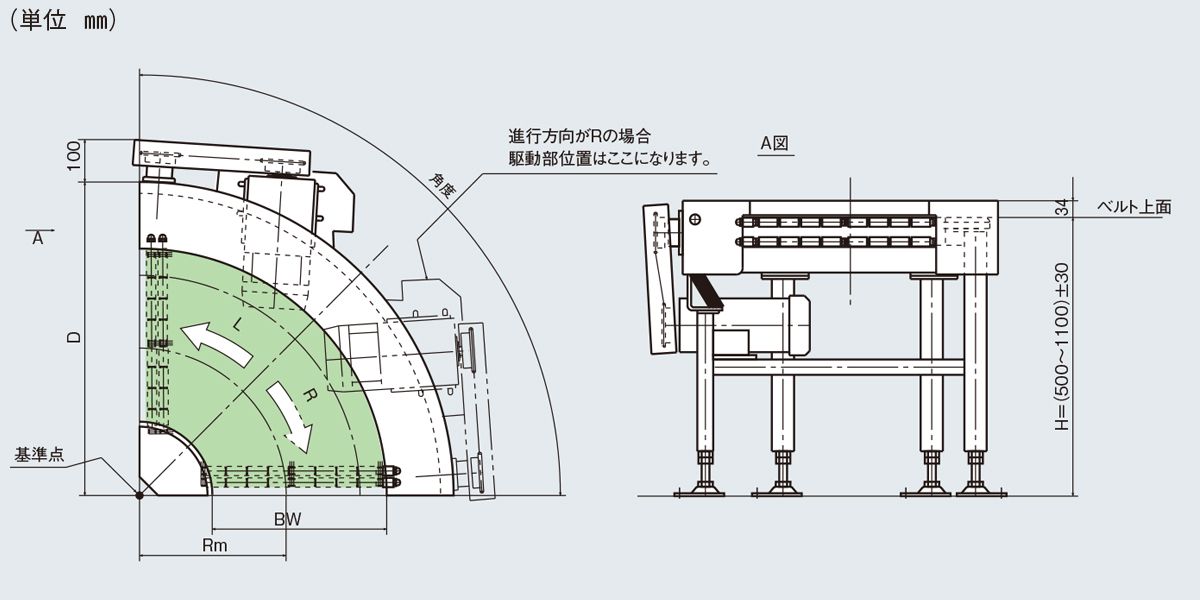

■図面 (※クリックして拡大)

■仕様

型式 CA-2
ベルト幅　Bw / 機幅　D / 中央半径 Rm ・300 /639 / 300
・400 / 785 / 400
・500 / 963 / 530
・600 / 1,076 / 600
・800 / 1,383 / 800
・1,000 / 1,739 / 1,050
・1,200 / 1,981 / 1,200
・1,400 / 1,981 / 1,100
角度 90度、180度
機高 500～1,100±30㎜
ベルト速度 定速：MAX45m / min
変速：10～30m / min
表記の速度は外周速度です。
搬送能力 300～600幅：10kg / 台（水平分散荷重時）
800~1400幅：20kg / 台（水平分散荷重時）
モータ出力 300～600幅：200～750W
800～1400幅：750W
電源 AC100V（単相）・AC200V（単相）
AC200V（三相）
ベルト（標準） ポリウレタンベルト（1プライ）
（色：グリーン・ホワイト、食品規格適合）
塗装色 シルバーメタリック
駆動部 ヘッド側となります。
※単位：㎜
※定速は三相200V（モータ端子渡し）のみとなります。
※ご注文の際には、ベルト回転方向（L・R）をご指定ください。
※袋物の搬送は、上記搬送能力の40％以下でご使用ください。
※ステンレス仕様も製作できますので、お問い合わせください。
※変速はインバータとなります。
