製品説明
ヘッドドライブとして駆動部のベルト調整機能がリニューアルしました。
ベルト交換が容易になりました。
また新しく中空軸モータの採用で環境に合わせた駆動部の選択が可能となりました。
・アルミフレーム
・ヘッドドライブ
・中量機種
※脚はオプションです。オプションページをご参照ください。（標準色シルバー）
ベルト交換が容易になりました。
また新しく中空軸モータの採用で環境に合わせた駆動部の選択が可能となりました。
・アルミフレーム
・ヘッドドライブ
・中量機種
※脚はオプションです。オプションページをご参照ください。（標準色シルバー）

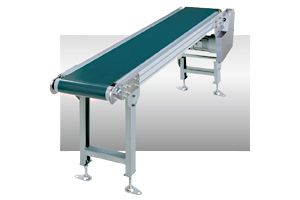

製品画像
Type90-S2P
型式の選び方
Type90数字/フレーム厚（㎜）
|
- |
S2DPS：スタンダード/タイプ名
2：ヘッドドライブ D：下部駆動 H：中空軸 |
- |
300ベルト幅（㎜）
|
- |
2,000機長（㎜）
|
- |
T3定速/T
変速/F 数字/速度記号 |
- |
C100A（AC100V単相）
B（AC200V単相） C（AC200V三相） ※インバータ変速 |
仕様

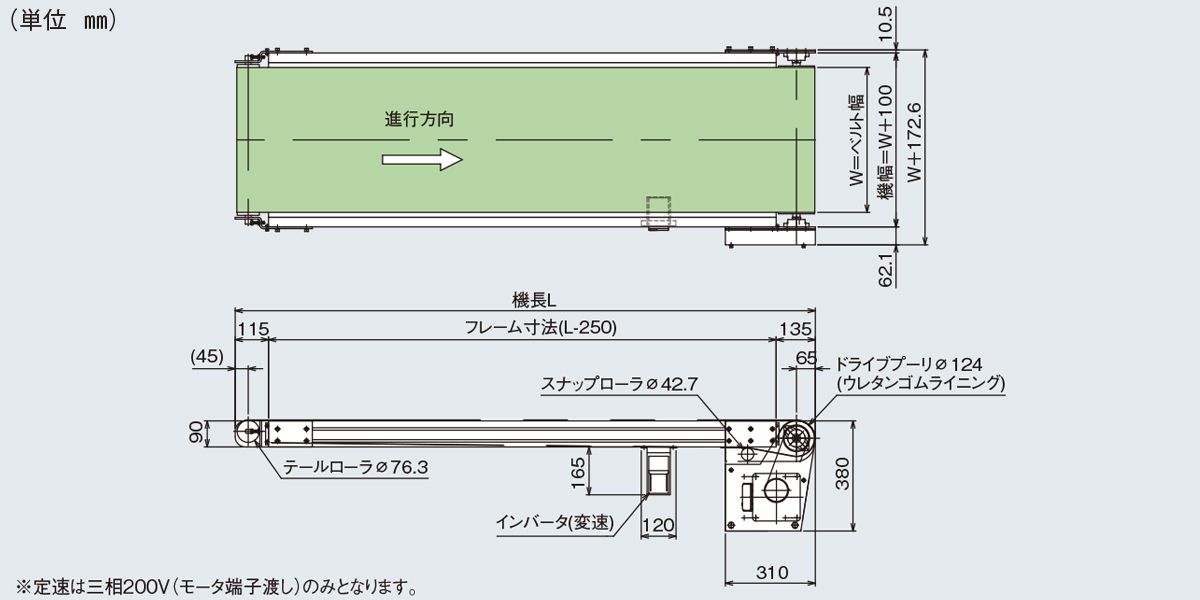

■図面 (※クリックして拡大)
■仕様
| 型式 | Type90-S2P |
|---|---|
| ベルト幅（実寸）/ 機幅 | ・300 / 400 ・400 / 500 ・500 / 600 ・600 / 700 ・700 / 800 ・800 / 900 |
| 機長 | 1,000～8,000 |
| 機高 | 380 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |

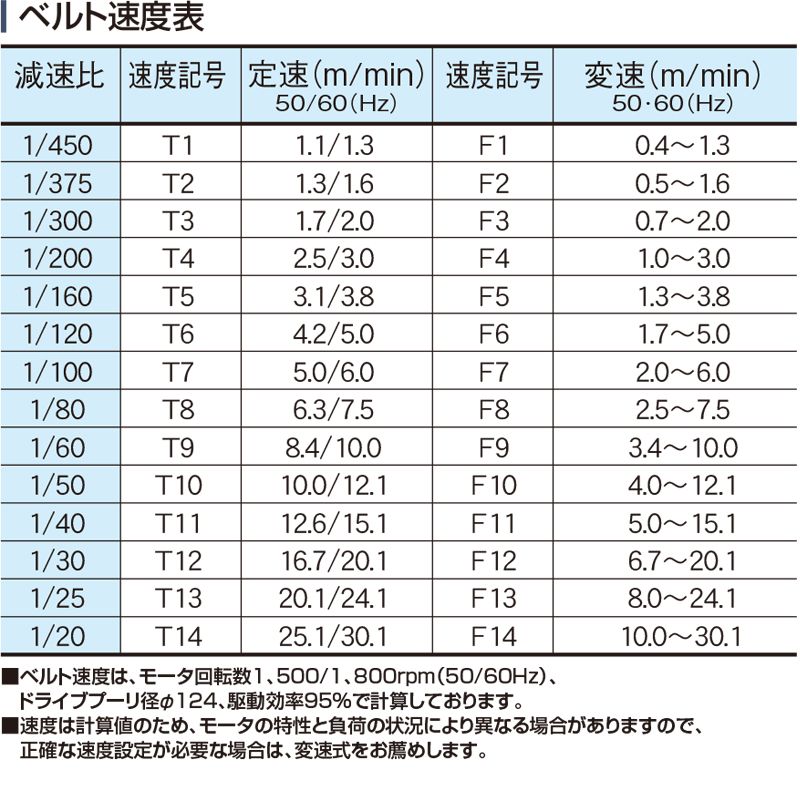

| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタンベルト（2プライ） （色：グリーン、食品規格適合、帯電防止処理） |

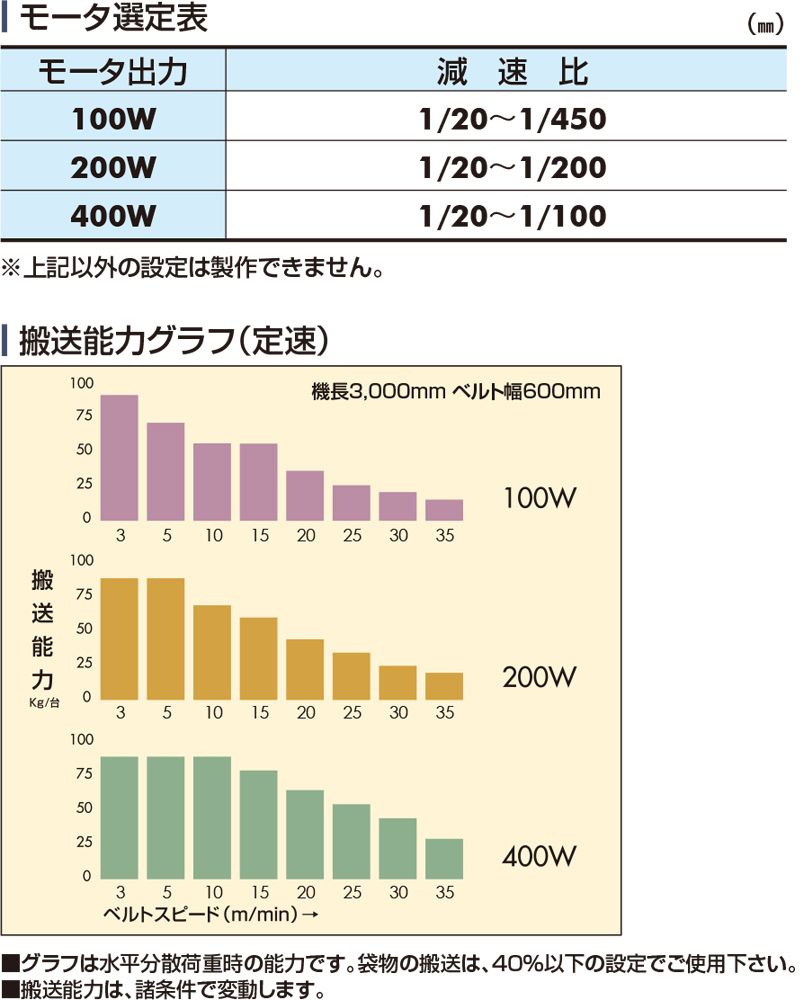

| 搬送能力 | 搬送能力グラフ参照 |
| オプション | 脚、ガイド…他 |
| モータ出力 | 100W、200W、400W |
※単位：㎜
※中空軸タイプ(H)の定速は、三相200V（端子渡し）のみとなります。
※6mを超える機長の場合、中間テンションユニットが付きます。
※中空軸タイプ(H)の定速は、三相200V（端子渡し）のみとなります。
※6mを超える機長の場合、中間テンションユニットが付きます。
