製品説明
駆動プーリの軸受け部にフランジユニットを採用してリニューアルしました。
60フレームにて、短機長、広幅タイプとして駆動部寸法が200mmと小さく、標準駆動部では長すぎるときなどにお使いください。
・アルミフレーム
・センタードライブ
・軽量機種
※脚はオプションです。
60フレームにて、短機長、広幅タイプとして駆動部寸法が200mmと小さく、標準駆動部では長すぎるときなどにお使いください。
・アルミフレーム
・センタードライブ
・軽量機種
※脚はオプションです。

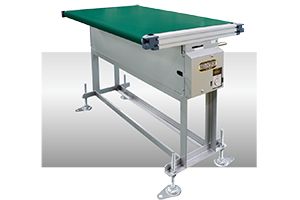

製品画像

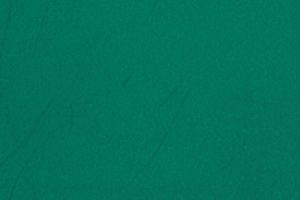

標準ベルト（拡大写真）
型式の選び方
Type60数字／フレーム厚（㎜）
|
- |
JG1PJG：ジョイントダコーレス／タイプ名
1：センタードライブ |
- |
900ベルト幅（㎜）
|
- |
400機長（㎜）
|
- |
B3定速／T
変速／B 数字／速度記号 |
- |
C120A（AC100V単相）
B（AC200V単相） C（AC200V三相） 数字／モータ出力（90W・120W） |
仕様

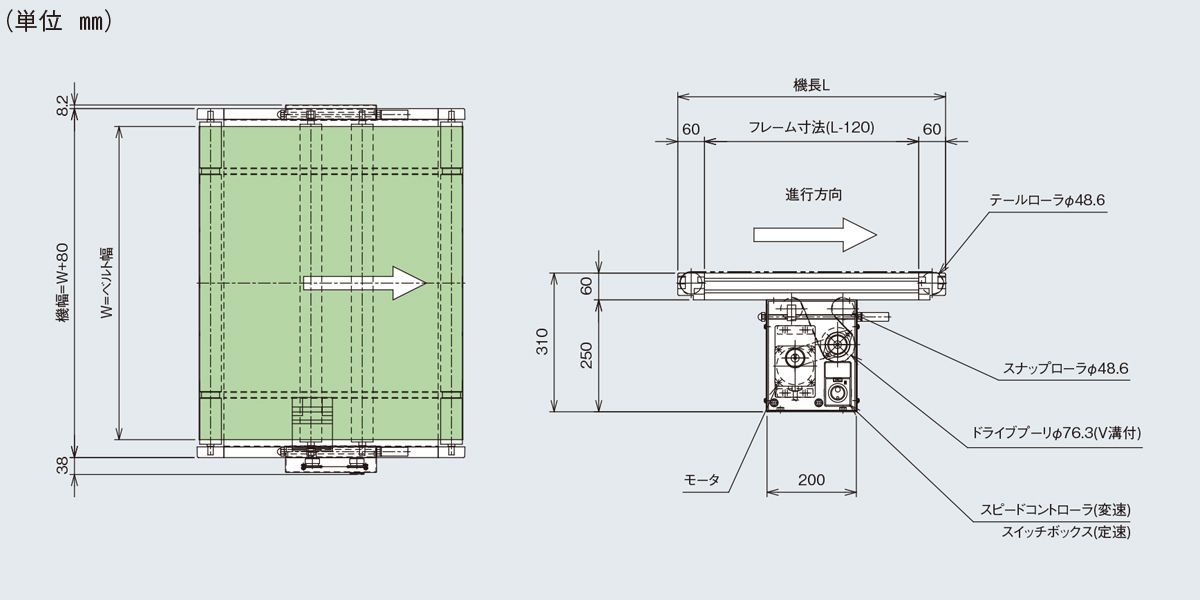

■図面 (※クリックして拡大)
■仕様
| 型式 | Type60-JG1P |
|---|---|
| ベルト幅（実寸）/ 機幅 | ・700 / 780 ・800 / 880 ・900 / 980 |
| 機長 | 400・600・800・1,000 |
| 機高 | フレーム上面310 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |

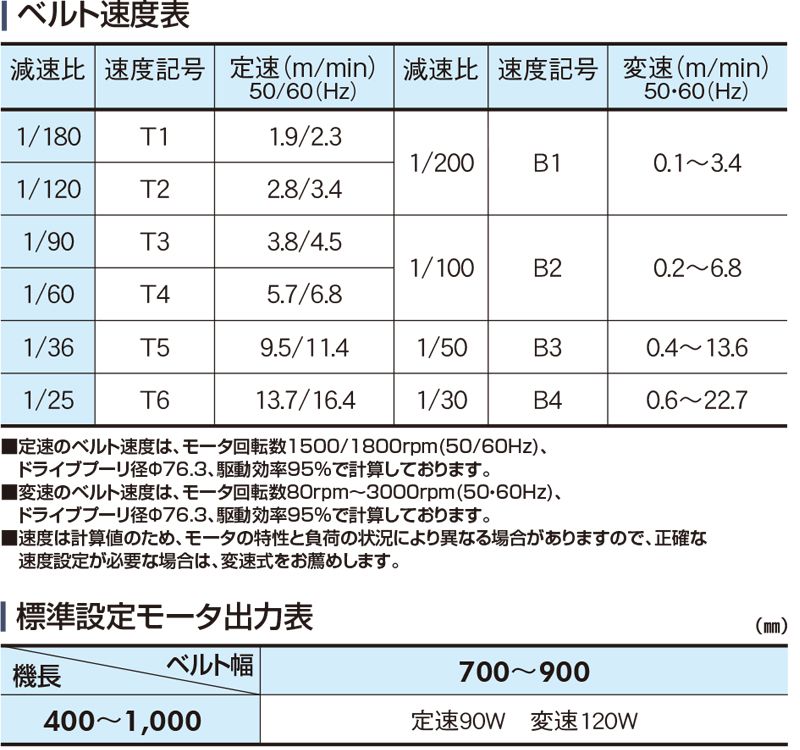

| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタンベルト（2プライ） （色：グリーン、食品規格適合、帯電防止処理） |
| 搬送能力 | 20kg / 台（水平分散荷重時） |
| 定格出力 | 定速90W 変速120W |
※単位：㎜
※袋物搬送の場合は40％以下の搬送能力でご使用ください。
※袋物搬送の場合は40％以下の搬送能力でご使用ください。
