製品説明
ヘッドドライブとして駆動部ベルト調整機能が新しくリニューアルをしました。
コンベヤ乗り込み側がR8と、乗り移りのスムーズなタイプです。
ローラエッジにダコーレスベルトを採用し、 片寄りの少ない安定した搬送を実現しました。
(ローラエッジ部は片側のみになります)
・アルミフレーム
・ヘッドドライブ
・軽量機種
※上部駆動タイプのベルトの上面からモータまでの有効スキマは95㎜です。
※脚はオプションです。オプションページを参照して下さい。（標準色シルバー）
コンベヤ乗り込み側がR8と、乗り移りのスムーズなタイプです。
ローラエッジにダコーレスベルトを採用し、 片寄りの少ない安定した搬送を実現しました。
(ローラエッジ部は片側のみになります)
・アルミフレーム
・ヘッドドライブ
・軽量機種
※上部駆動タイプのベルトの上面からモータまでの有効スキマは95㎜です。
※脚はオプションです。オプションページを参照して下さい。（標準色シルバー）
製品画像
Type34-RG2P

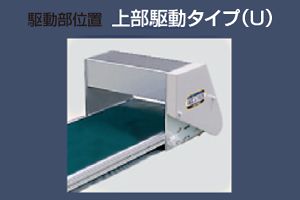

上部駆動タイプ（U）のベルト上面からモータまでの有効スキマは95㎜です。

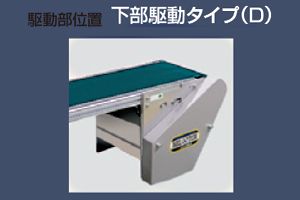

下部駆動部タイプ（D）

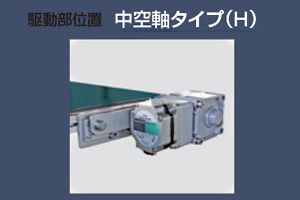

中空軸タイプ（H）
型式の選び方
Type34数字/フレーム厚（㎜）
|
- |
RG2DPRG：ローラエッジ/タイプ名
2：ヘッドドライブ U：上部駆動 D：下部駆動 H：中空軸 |
- |
150ベルト幅（㎜）
|
- |
2,000機長（㎜）
|
- |

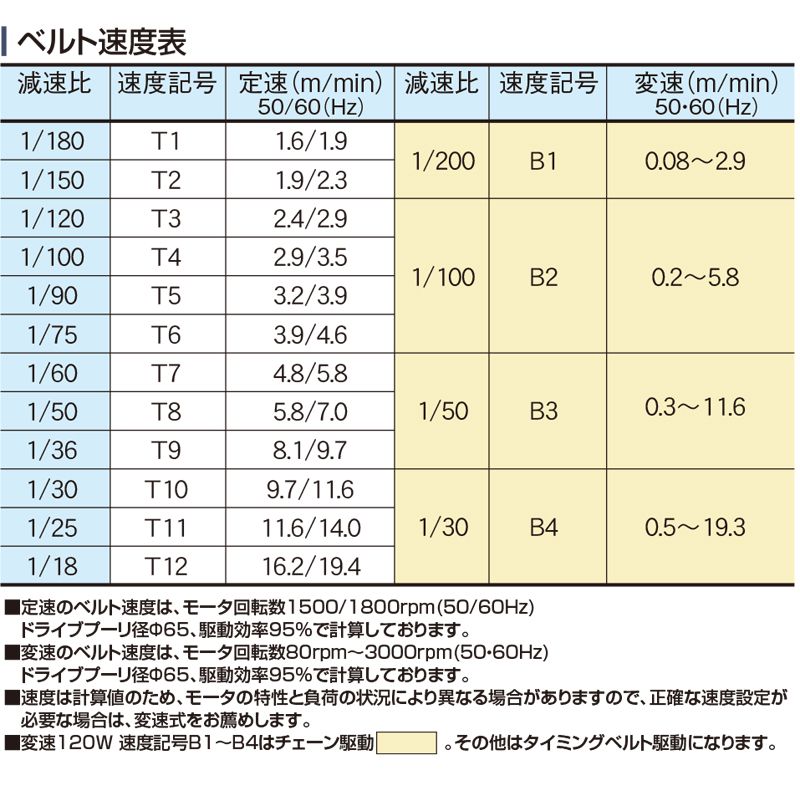

T2定速／T
変速／B 数字／速度記号 |
- |
C60A（AC100V単相）
B（AC200V単相） C（AC200V三相） 数字／モータ出力（60W・90W・120W） |
仕様
■図面 (※クリックして拡大)
■仕様
| 型式 | Type34-RG2P |
|---|---|
| ベルト幅（公称）/ 機幅 | ・100 / 140 ・150 / 190 ・200 / 240 ・250 / 290 ・300 / 340 ・400 / 440 ・500 / 540 |
| 機長 | 1,000・1,500・2,000・2,500・3,000 |
| 機高 | 285 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |
| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタンベルト （色：ホワイト / グリーン、食品規格適合、帯電防止処理） |
| 搬送能力 | 15kg / 台（水平分散荷重時）～300Wまで 10kg / 台（水平分散荷重時）400W 8kg / 台（水平分散荷重時）500W |
| モータ出力 | 定速60W、90W 変速120W |
| オプション | 脚、ガイド…他 |
※単位：㎜
※中空軸タイプ(H)の定速は、三相200V（端子渡し）のみとなります。
※ベルト幅の実寸は、上記公称ベルト幅より10mm狭くなります。
※袋物の搬送は上記搬送能力の40％以下でご使用ください。
※中空軸タイプ(H)の定速は、三相200V（端子渡し）のみとなります。
※ベルト幅の実寸は、上記公称ベルト幅より10mm狭くなります。
※袋物の搬送は上記搬送能力の40％以下でご使用ください。
