最新更新日 2020年01月20日
製品説明
傾斜搬送 サン付ベルトタイプ。短い距離を傾斜搬送によって省スペースで移動が可能。
最大傾斜角度60°まで対応できます。
・アルミフレーム
・ヘッドドライブ
・中量機種
※カバーホッパーはオプションになります。
最大傾斜角度60°まで対応できます。
・アルミフレーム
・ヘッドドライブ
・中量機種
※カバーホッパーはオプションになります。
製品画像
TYPE 120-ZD2S

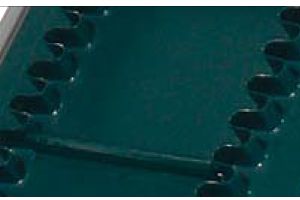

標準ベルト（拡大）
型式の選び方
Type120数字/フレーム厚(mm)
|
- |
ZD2SZD2：急傾斜用
S：波桟 |
- |
400ベルト幅(mm)
|
- |
3,900水平機長(mm)
※水平機長：2500～500mm |
- |
T定速/T
変速/F 数字/速度記号 |
- |
C400A(AC100V単相）
B(AC200V単相) C(AC200V三相) 定速=Cのみ 変速＝A,B,C |
- |
2,500揚程
|
仕様
■図面 (※クリックして拡大)
■仕様
| 型式 | Type120-ZD2S |
|---|---|
| ベルト幅 / 有効ベルト幅 / 機幅 | ・400 / 180 / 480 ・500 / 280 / 580 ・600 / 380 / 680 |
| 揚程 | 2,500 |
| 機高 | 300H（h1） |
| 電源 | 定速 AC200V（三相） 変速 AC100V（単相）、AC200V（単相）、AC200V（三相） |

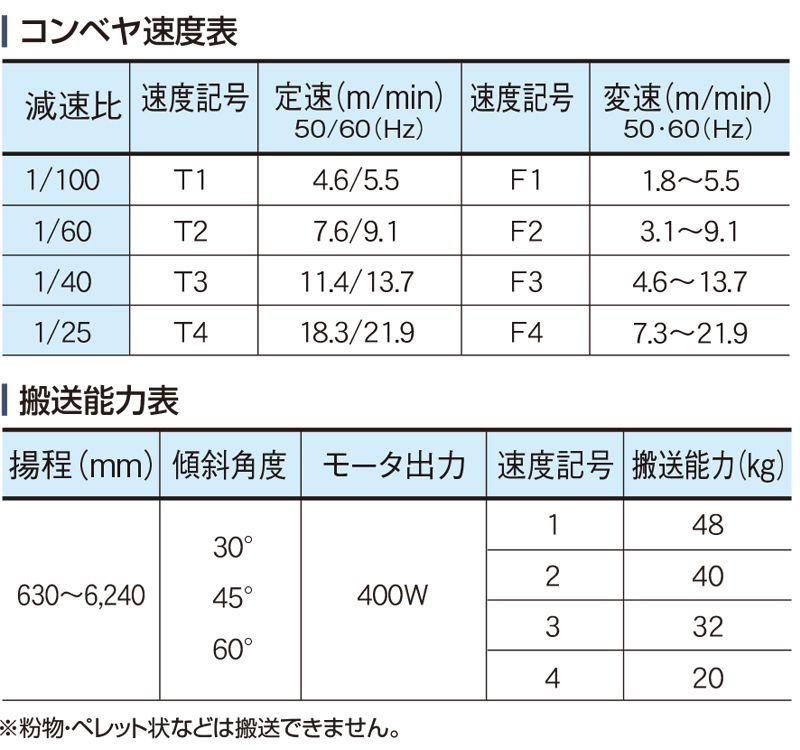

| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタン製桟付ベルト 蛇行防止桟付（色：グリーン） |
| 搬送能力 | 搬送能力表参照 |
| モータ出力 | 400W |
※単位：㎜
※定速は三相200V（モータ端子渡し）のみとなります。
※定速は三相200V（モータ端子渡し）のみとなります。
