製品説明
溶融めっき鋼板のフレーム採用により、塗装タイプと比較して価格低減と納期短縮を実現しています。

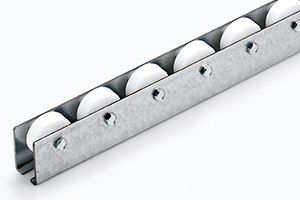

製品画像
フレームは溶融めっき鋼板です。
仕様

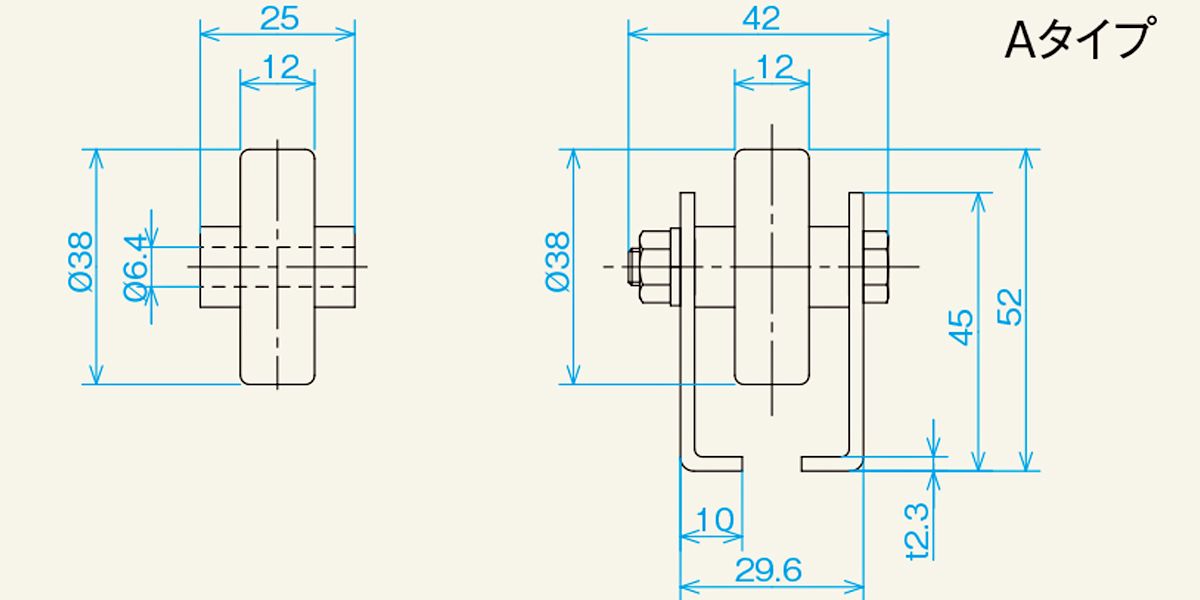

■図面
■仕様
| 型式 | WM-3812NPS |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
38×12×6.4×25 |
| 使用軸 | M6 ×38L（六角） |
| フレーム形状 形状h×W1×W2×W3×t |
 45×29.6× 10×42×2.3 |
| 機高 Ｈ | 52 |
| 全長 Ｌ | 1,800・2,400・3,000 |
| ホイール間隔 P | 50・75・100 |
| ホイール1個当りの耐荷重（kg） | 15 |
| 備 考 | 樹脂ホイール アセタール製 |
| ストレート1000Lの重量目安（ｋｇ） 50P | 2.38 |
| ストレート1000Lの重量目安（ｋｇ）75P | 2.19 |
| ストレート1000Lの重量目安（ｋｇ） 100P | 2.11 |
・単位：mm
