製品説明
ゴムライニング加工で搬送物の底面を傷つけにくく、接触面の騒音をやわらげます。
製品画像
【メジャーグリーン】
※標準色は2.5G6/3近似色です。
※標準色は2.5G6/3近似色です。
仕様

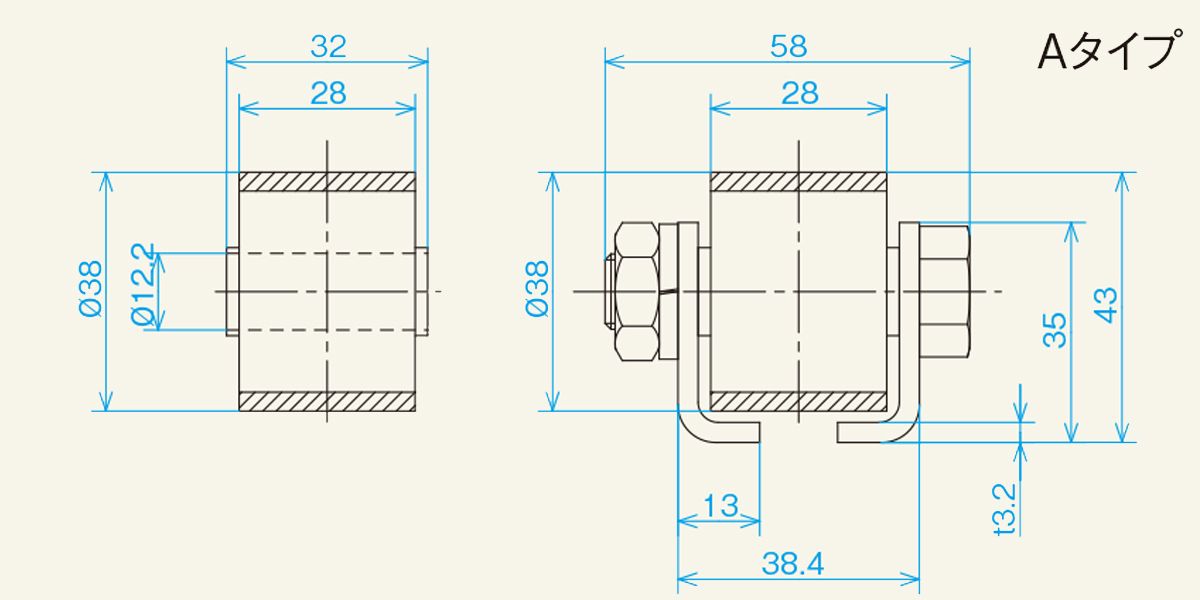

■図面
■仕様
| 型式 | W-3812R |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
38×28×12.2×32 |
| 使用軸 | M12×50L（六角） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 35×38.4×13×58×3.2 |
| 機高 Ｈ | 43 |
| 全長 Ｌ | 1,000・1,500・2,000 |
| ホイール間隔 P | 40・70・100 |
| カーブ中心径 R | ー |
| ホイール1個当りの耐荷重（kg） | 80 |
| 備考 | 芯金：削り出し |
| ストレート1000Lの重量目安（ｋｇ） 40P | 6.38 |
| ストレート1000Lの重量目安（ｋｇ） 70P | 4.51 |
| ストレート1000Lの重量目安（ｋｇ） 100P | 3.83 |
単位：mm
