製品説明
溶融めっき鋼板のフレーム採用により、塗装タイプと比較して価格低減と納期短縮を実現しています。

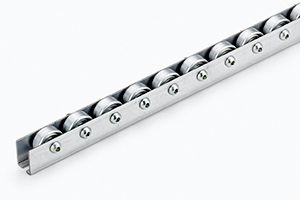

製品画像
フレームは溶融めっき鋼板です。
仕様

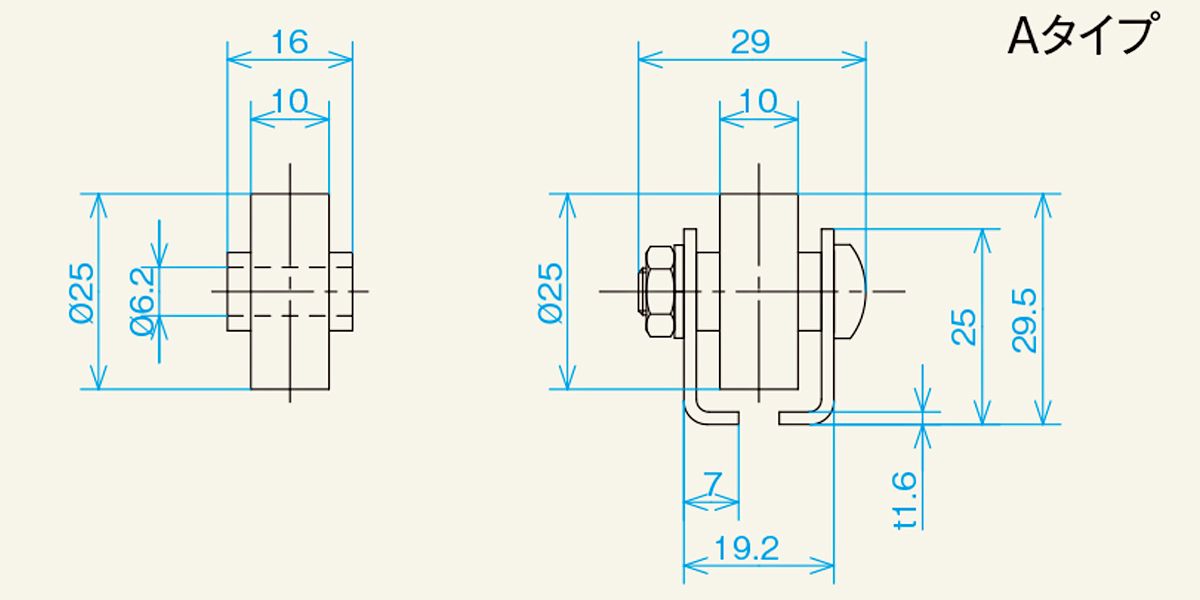

■図面
■仕様
| 型式 | WM-25TS |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
25×10×6.2×16 |
| 使用軸 | M6 ×25L（＋ナベ） |
| フレーム形状 形状h×W1×W2×W3×t |
 25×19.2×7×29×1.6 |
| 機高 Ｈ | 29.5 |
| 全長 Ｌ | 1,000・1,500・2,000 |
| ホイール間隔 P | 30・35 |
| ホイール1個当りの耐荷重（kg） | 30 |
| 備 考 | プレスホイール |
| ストレート1000Lの重量目安（ｋｇ） 30P | 1.85 |
| ストレート1000Lの重量目安（ｋｇ） 35P | 1.68 |
・単位：mm
