製品説明
ローラコンベヤの乗り継ぎ、継ぎ足しラインに最適。

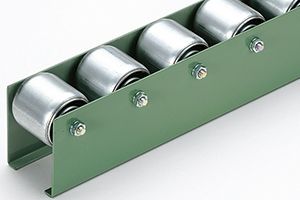

製品画像
【メジャーグリーン】
※標準色は2.5G6/3近似色です。
※標準色は2.5G6/3近似色です。
仕様

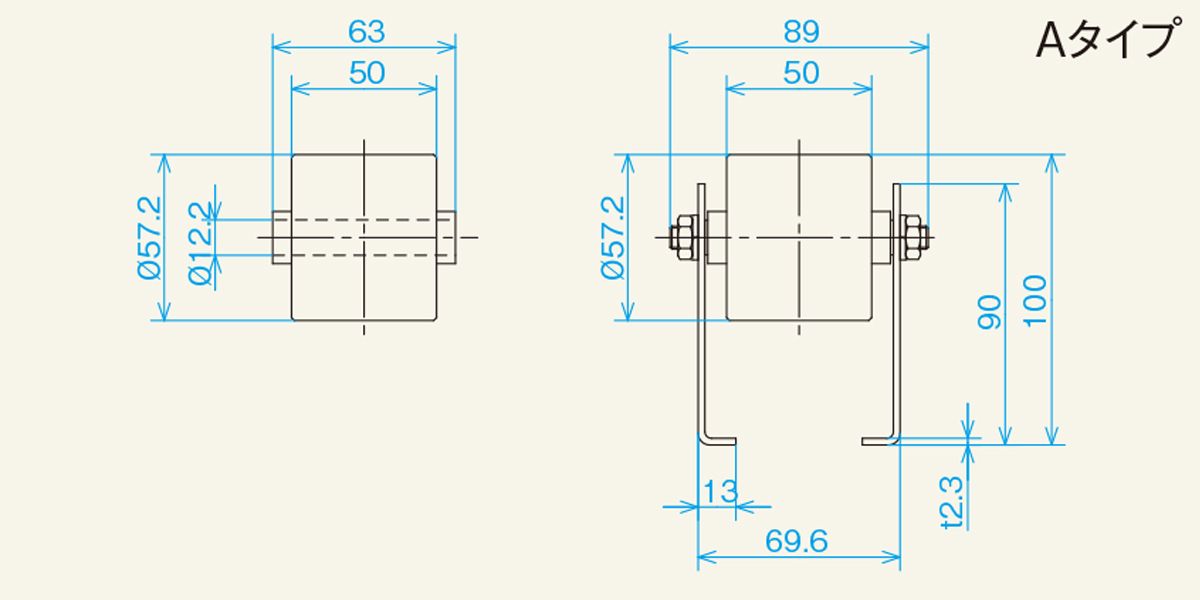

■図面
■仕様
| 型式 | W-5750D |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
57.2×50×12.2×63 |
| 使用軸 | 丸鋼（段引） φ12×89L |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 90×69.6×13×89×2.3 |
| 機高 Ｈ | 100 |
| 全長 Ｌ | 1,800・2,400・3,000 |
| ホイール間隔 P | 75・100・150 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 200 |
| 備考 | 軸は両端M8×12段引 |
| ストレート1000Lの重量目安（ｋｇ） 75P | 9.09 |
| ストレート1000Lの重量目安（ｋｇ） 100P | 7.81 |
| ストレート1000Lの重量目安（ｋｇ） 150P | 6.54 |
単位：mm
