製品説明
ホイールを3列並べることにより、ローラコンベヤより安価。軽荷重搬送に適します。

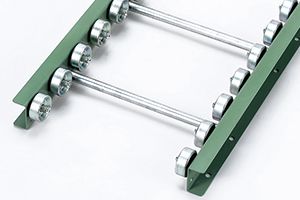

製品画像
【メジャーグリーン】
※標準色は2.5G6/3近似色です。
※標準色は2.5G6/3近似色です。
仕様

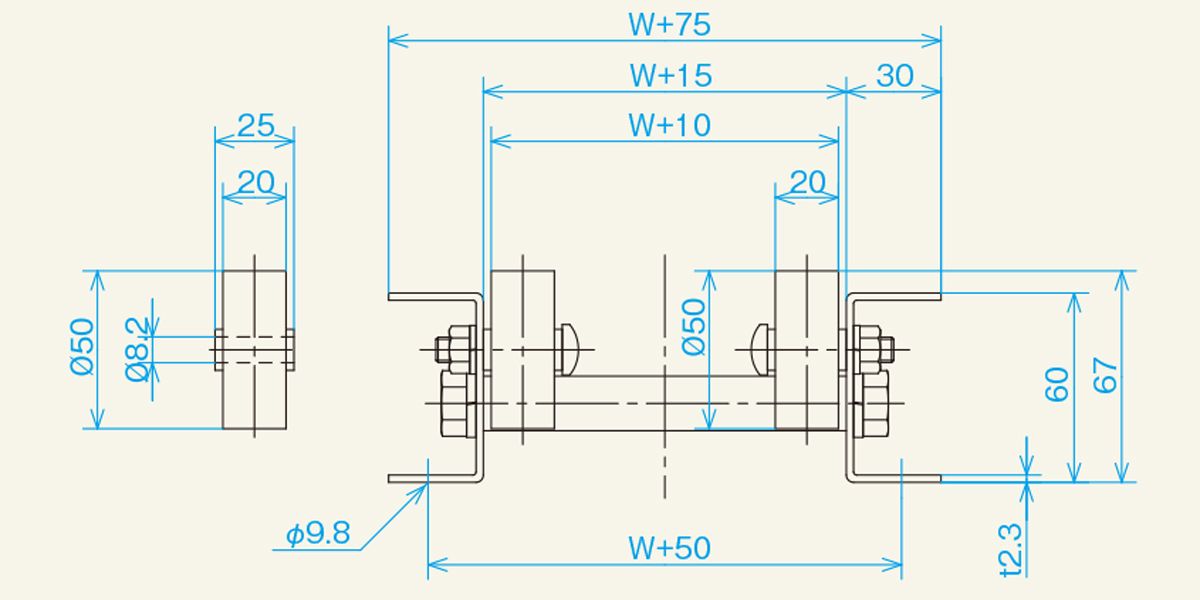

■図面
■仕様
| 型式 | W-50TW |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
50×20×8.2×25 |
| フレーム形状 形状ｈ×Ｗ2×t |
[60×30×2.3 |
| 機幅 W＋75 | 175～1,075 50とび |
| 機高 Ｈ | 67 |
| 全長 Ｌ | 1,000・1,500・2,000・3,000 |
| ホイール間隔 P | 75・100・150・200 |
| カーブ中心径 R | 900 |
| ホイール1個当りの耐荷重（kg） | 25 |
| 備考 | |
| パイプ支手本数 1,000L | 2本 |
| パイプ支手本数 1,500L | 3本 |
| パイプ支手本数 2,000L | 3本 |
| パイプ支手本数 2,500L | 4本 |
| パイプ支手本数 3,000L | 4本 |
単位：mm
