製品説明
外輪・ケースを平板からプレス加工し、めっきしたホイールで、安価タイプ。

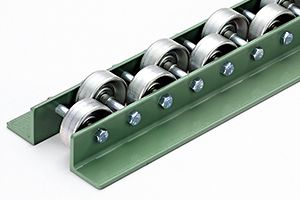

製品画像
【メジャーグリーン】
※標準色は2.5G/25近似色です。
※標準色は2.5G/25近似色です。
仕様

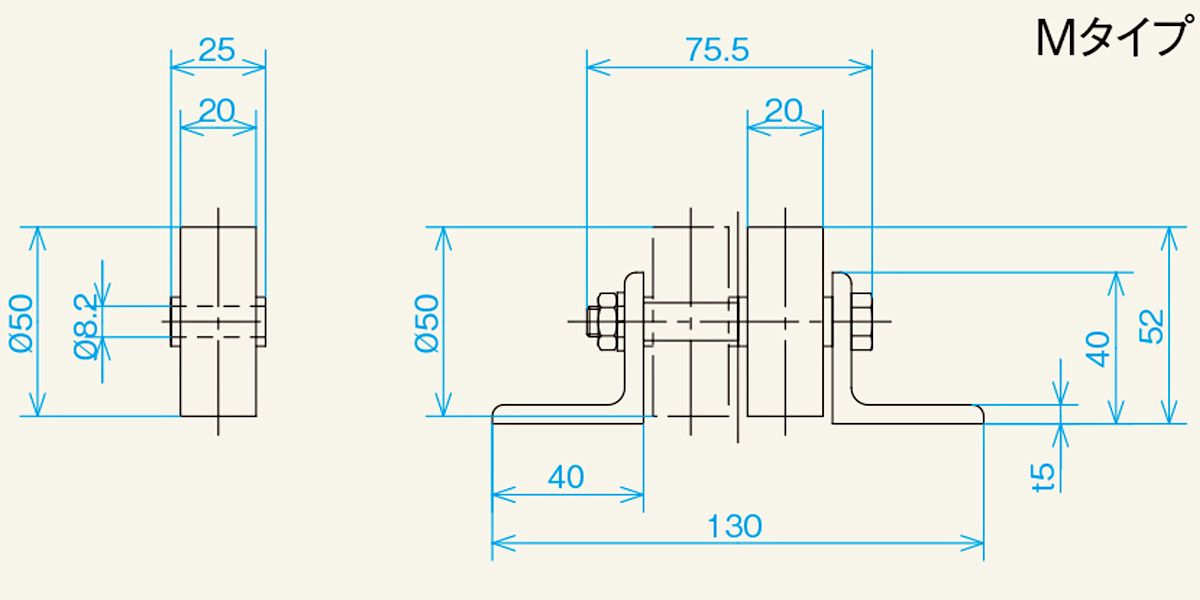

■図面
■仕様
| 型式 | W-50KWW |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
50×20×8.2×25 |
| 使用軸 | M8 ×70L（六角） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 40×130×40×75.5×5 |
| 機高 Ｈ | 52 |
| 全長 Ｌ | 1,000・2,000・3,000 |

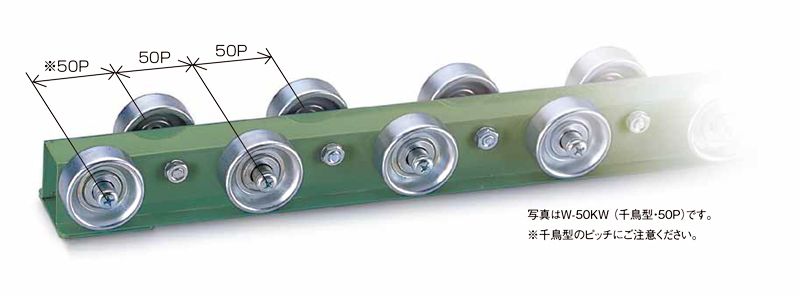

| ホイール間隔 P | 40・50・75 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 25 |
| 備 考 | |
| ストレート1000Lの重量目安（ｋｇ） 40P | 8.87 |
| ストレート1000Lの重量目安（ｋｇ） 50P | 8.28 |
| ストレート1000Lの重量目安（ｋｇ）75P | 7.44 |
単位：mm
