製品説明
ゴムライニング加工で搬送物の底面を傷つけにくく、接触面の騒音をやわらげます。

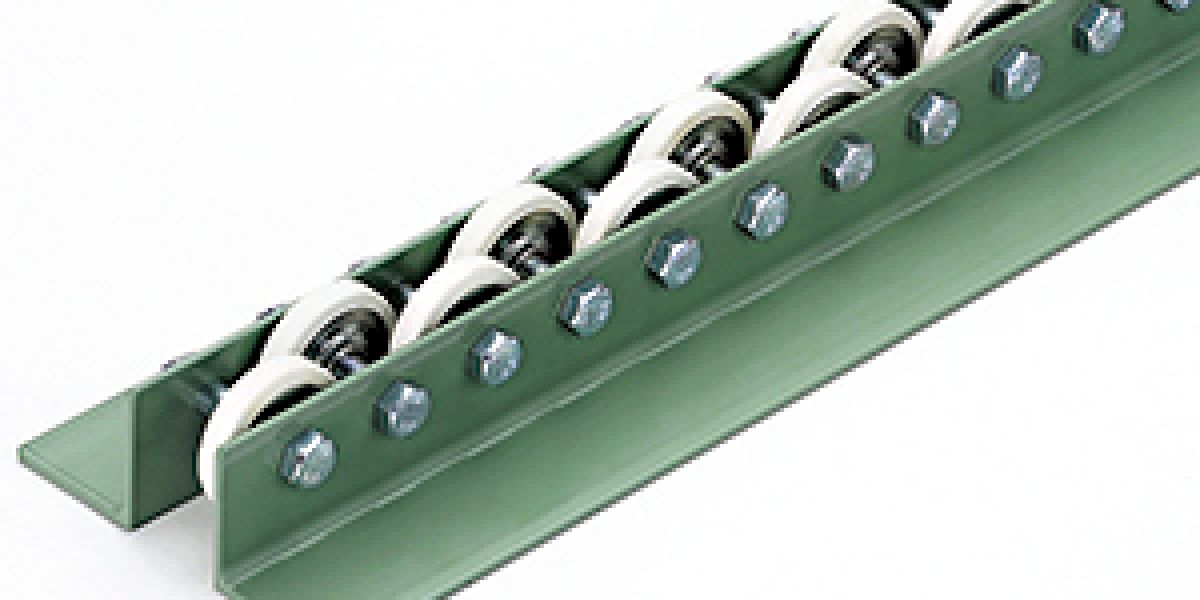

製品画像
【メジャーグリーン】
※標準色は2.5G6/3近似色です。
※標準色は2.5G6/3近似色です。
仕様

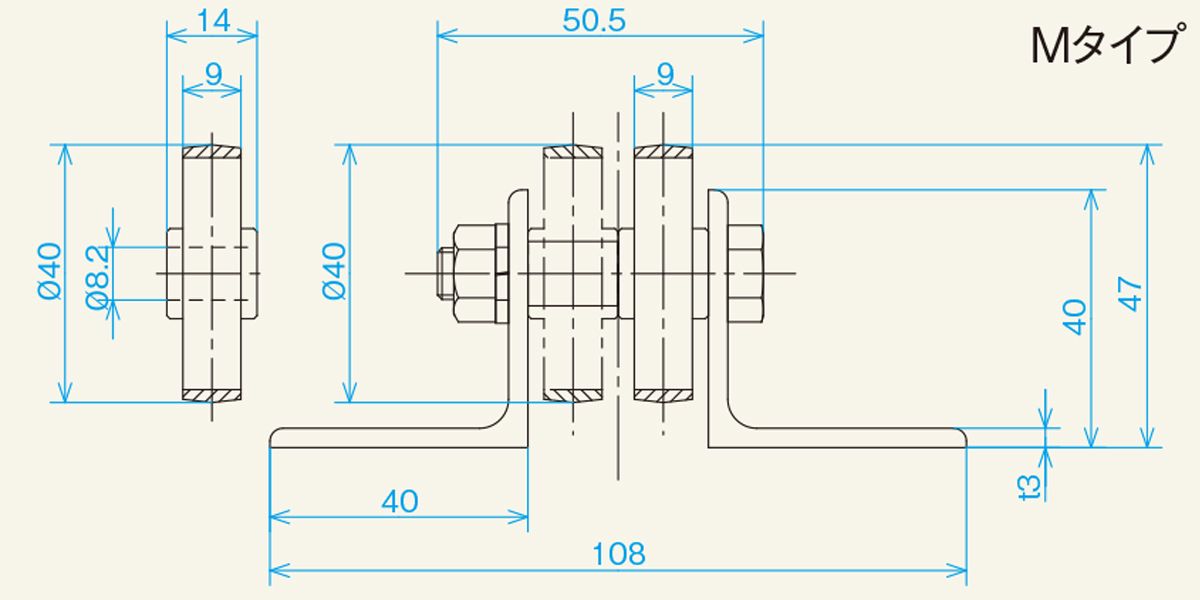

■図面
■仕様
| 型式 | W-40RWW-SI |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
40×9×8.2×14 |
| 使用軸 | M8×45L（六角） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 40×108×40×50.5×3 |
| 機高 Ｈ | 47 |
| 全長 Ｌ | 1,000・2,000・3,000 |
| ホイール間隔 P | 30・40・50・75 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 20 |
| 備考 | 千鳥型 芯金：削り出し |
| ストレート1000Lの重量目安（ｋｇ） 40P | 5.64 |
| ストレート1000Lの重量目安（ｋｇ） 50P | 5.25 |
| ストレート1000Lの重量目安（ｋｇ） 75P |
単位：mm
