製品説明
オールステンレス製で、耐水・耐蝕性に優れています。
製品画像
SUS製フレーム
仕様

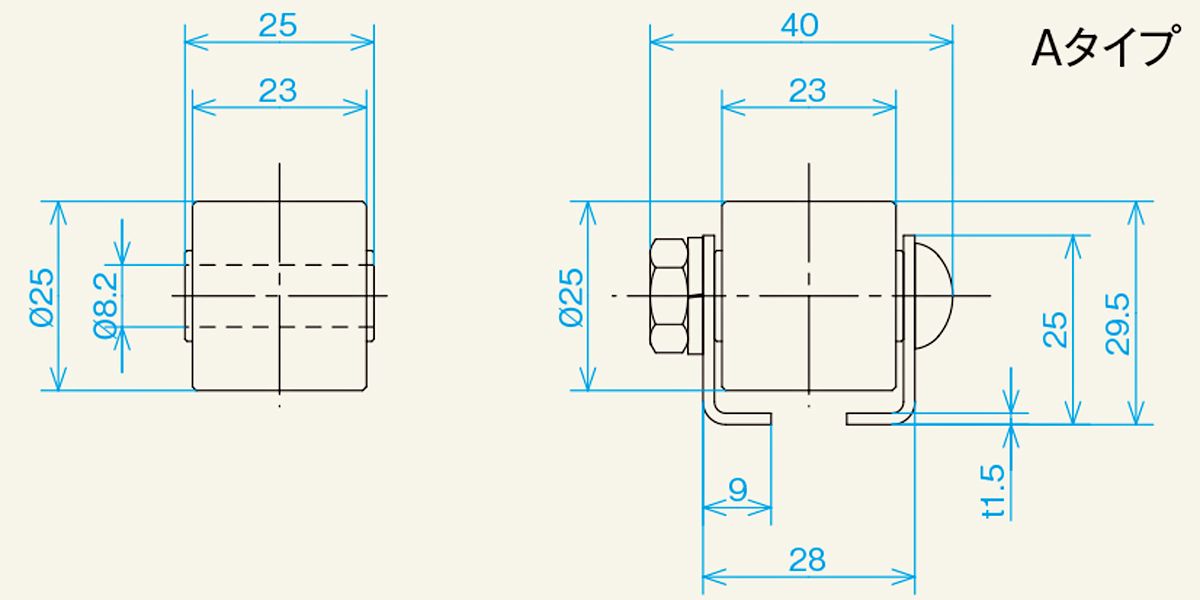

■図面
■仕様
| 型式 | W-2523SUS |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
25×23×8.2×25 |
| 使用軸 | M8 ×35L（ボタン） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 25×28×9×40×1.5 |
| 機高 Ｈ | 29.5 |
| 全長 Ｌ | 1,000・1,500・2,000 |
| ホイール間隔 P | 30・35 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 50 |
| 備考 | 削り出しホイール |
| ストレート1000Lの重量目安（ｋｇ） 30P | 2.99 |
| ストレート1000Lの重量目安（ｋｇ） 35P | 2.65 |
単位：mm
