製品説明
■水洗いができ、スムーズなカーブ搬送に！ 直線部と曲線部を一体化することによりワークの乗り込みなどに心配のいらないコンベヤです。
■目安搬送能力(全長3m 300BW 乾燥時):30ｋｇ/ 全長
■ステンレス製
■センタードライブ/ヘッドドライブ
■軽量機種
■インバータ変速
■IP65
■目安搬送能力(全長3m 300BW 乾燥時):30ｋｇ/ 全長
■ステンレス製
■センタードライブ/ヘッドドライブ
■軽量機種
■インバータ変速
■IP65
製品画像

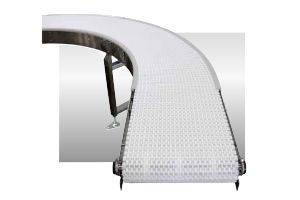

AR12-PC
※脚はオプションです。
※脚はオプションです。

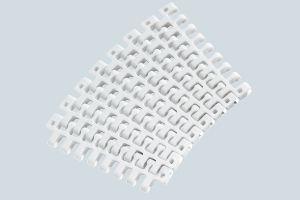

M2540
カーブフラッシュグリッド
カーブフラッシュグリッド
型式の選び方
AR121AR121：120Hフレーム 2B材
AR122：120Hフレーム #400研磨材 |
- |
PC1プラスチックベルトカーブタイプ
PC1 センタードライブ PC2U ヘッドドライブ上置 PC2Dヘッドドライブ下置 PC2H 中空軸 |
- |
300ベルト幅 (mm)
|
- |
90R数字 角度
R R型 L L型 |
- |
1,000＋1,500機長(mm)
L1+L2 |
- |

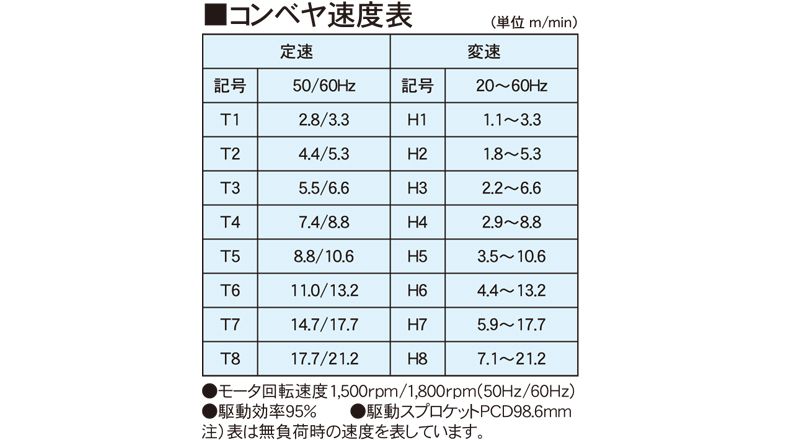

H6Ｔ 定速
Ｈ 変速 数字 速度記号 |
- |
C200A 単相100V
B 単相200V C 三相200V 数字 モータ出力 |
仕様

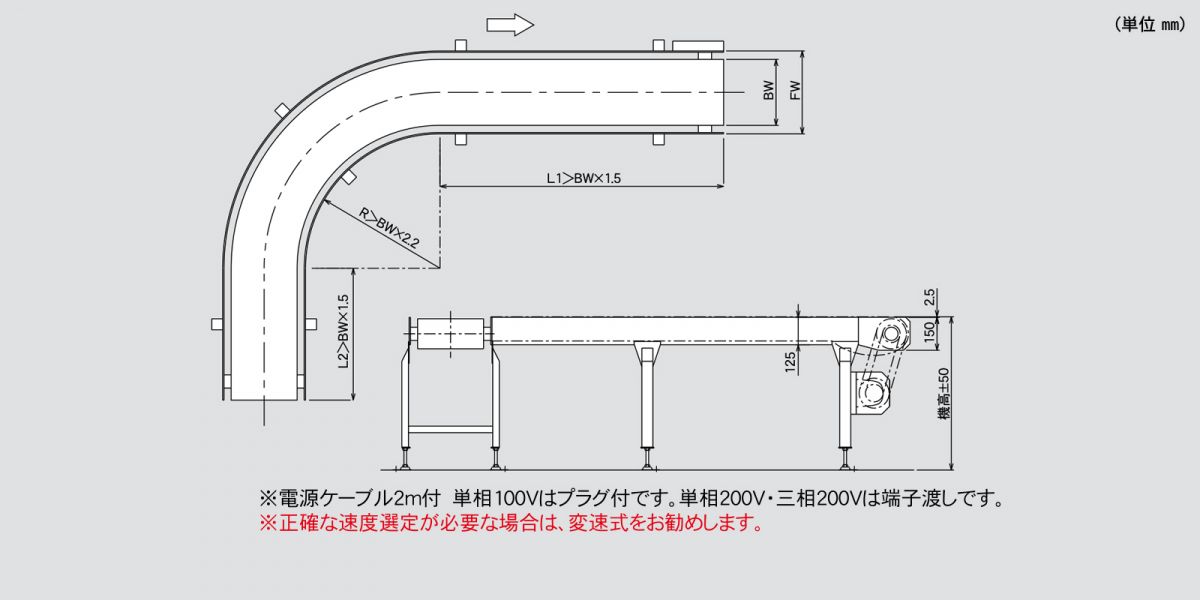

■図面
■仕様
| 型式 | AR12-PC |
|---|---|
| ベルト幅（BW）/ 機幅（FW） | ・200 / 265 ・300 / 365 ・400 / 465 ・500 / 565 ・600 / 665 |
| 機長（L） | L1+曲線部+L2 ベルト中心長さmax5,000 |
| 機高（H） | min500 |
| フレーム | SUS304 125H（121：2B材 122：#400研磨材） |
| ベルト | プラスチックモジュラーベルト M2540カーブフラットグリッド 標準ハバジット製 |
| 搬送能力 | 30（Kg/台） |
| モータ出力 | 200W（※単相100V、200Vの場合は変速となります） |
| 電源 | AC100V（単相）・AC200V（単相）・AC200V（三相） |
| オプション | ガイド・脚・ベルトゆるめ装置 |
・単位：㎜
■その他
