製品説明
■定点の2か所を省スペースで垂直に連続で搬送します。搬送物の大きさに合わせてバリエーションを取り揃えています。
搬送能力Max150ヶ(100ヶ)/時間とバーチカルコンベヤ(連続搬送)ならではのハイレベルば搬送を実現します。
■連続搬送
■搬送荷重 Max250㎏
※搬送能力につきましては、諸条件により異なりますのでご確認願います。
搬送能力Max150ヶ(100ヶ)/時間とバーチカルコンベヤ(連続搬送)ならではのハイレベルば搬送を実現します。
■連続搬送
■搬送荷重 Max250㎏
※搬送能力につきましては、諸条件により異なりますのでご確認願います。

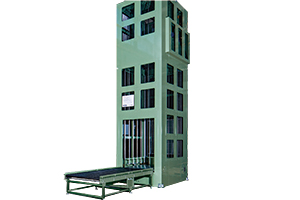

製品画像
画像はZ型タイプです。

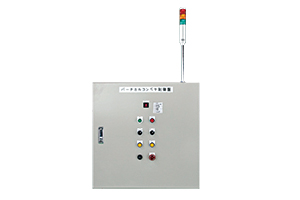

制御盤
(シグナルタワーはオプション)
(シグナルタワーはオプション)
型式の選び方
MCCM:型番
C：タイプ(ケース搬送用) C：搬送方向（出入口同一面型） |
- |
250耐荷重(Max250㎏)
|
- |
20000揚程(㎜)
|
- |
1400公称間口(㎜)
|
- |
1500公称奥行(㎜)
|
- |
12搬送速度(m/min)
|
- |
5.5モータ容量(kW)
|
仕様

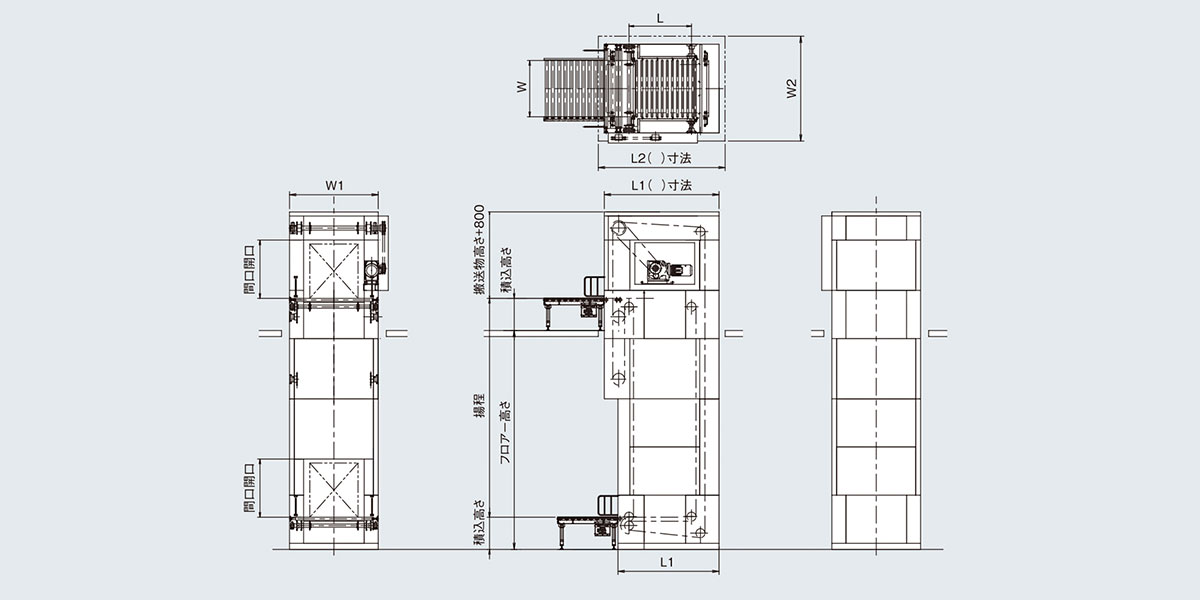

■図面

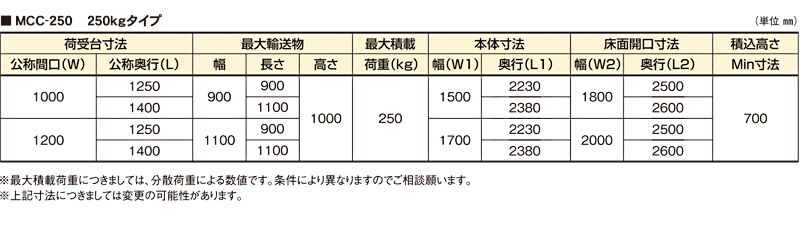

■仕様
| 型式 | MCC-250 |
|---|---|
| 搬送方向 | C型（出入口同一面型） |
| 駆動方式 | チェーン駆動（#80） |
| 積載荷重 | Max 250㎏ / スラット（寸法表に明記） |
| 揚程 | Max 20,000 |
| 積込高さ | Min700 |
| 公称間口（W) | 1000W 1200W |
| 公称奥行（L) | 1250L 1400L |
| 搬送速度 | 15/18m/min（50/60Hz） |
| モータ出力 | 2.2kW 3.7kW |
| 動力電源 | AC220V（三相）×60Hz AC200V（三相）×50Hz |
| 制御電源 | 標準：DC24V オプション：AC200V（単相）、AC100V |
| 外装 | 標準：鋼鈑張 オプション：ペット樹脂張、エキスパンド張 |
| 塗装色 | メジャーグリーン S31-513（日本塗料工業規格）マンセル記号2.5G 6/3近似 |
| 安全装置 | 停止不良検知PH、乗り込み確認PH、払い出し検知、オプション（製品高さ検知PH、落下検知PH） |
| 別途見積 | 積込みコンベヤ、防火シャッター、制御盤、操作盤、機内電気配線工事 |
※単位：㎜
※搬送能力につきましては、諸条件により異なりますのでご確認願います。
※搬送能力につきましては、諸条件により異なりますのでご確認願います。
■その他
