バーチカルコンベヤ ＞ ケース搬送用 連続垂直搬送機
MCC-100

バーチカルコンベヤ

製品説明
■定点の2か所を省スペースで垂直に連続で搬送します。搬送物の大きさに合わせてバリエーションを取り揃えています。
搬送能力Max1200ヶ(600ヶ)/時間とバーチカルコンベヤ(連続搬送)ならではのハイレベルば搬送を実現します。
■連続搬送
■搬送荷重　Max100㎏

※搬送能力につきましては、諸条件により異なりますのでご確認願います。

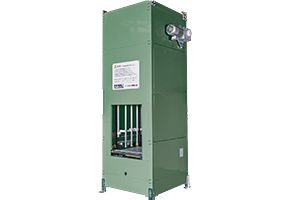

製品画像
型式の選び方
MCC
M:型番
C：タイプ(ケース搬送用)
C：搬送方向（出入口同一面型）
-
100
耐荷重(Max100㎏)
-
5000
揚程(㎜)
-
800
公称間口(㎜)
-
1010
公称奥行(㎜)
-
20
搬送速度(m/min)
-
1.5
モータ容量(kW)
↑PAGE　TOP
仕様

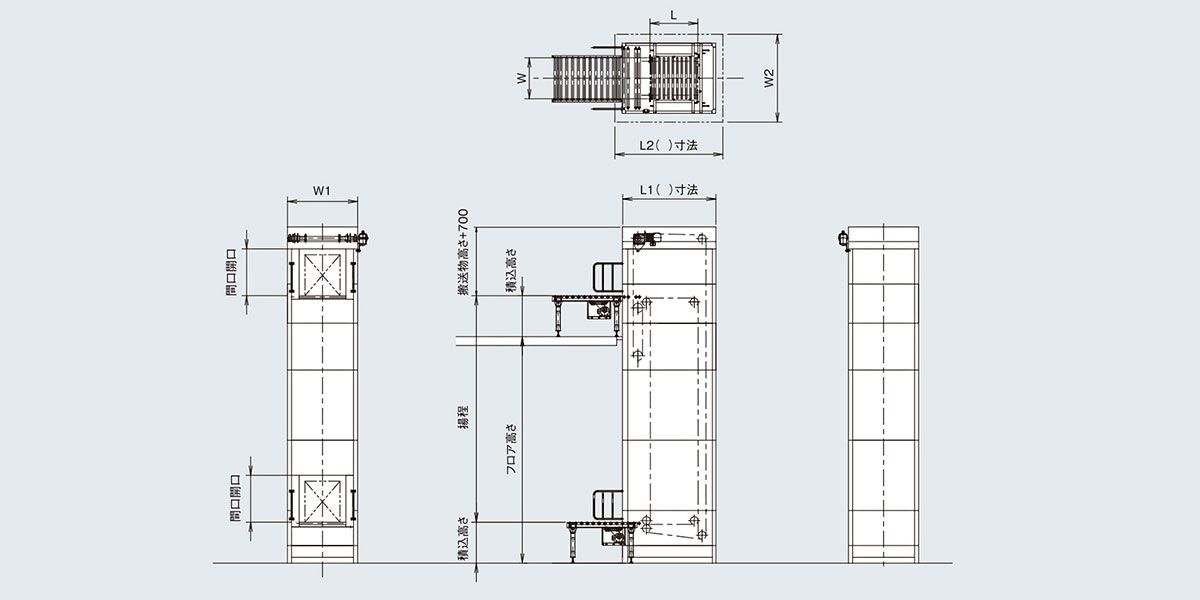

■図面

■仕様

型式 MCC-100
搬送方向 C型（出入口同一面型）
駆動方式 チェーン駆動（#60）
積載荷重 Max　100㎏ / スラット（寸法表に明記）
揚程 Max　25,000
積込高さ Min500（揚程が6000㎜を超える場合はMin700）
公称間口（W) 700W　900W　1100W
公称奥行（L) 820L　1010L　1200L
搬送速度 15m/min　20m/min　25m/min　30m/min
モータ出力 0.75kW　1.5kW　2.2kW　3.7kW
動力電源 AC220V（三相）×60Hz　AC200V（三相）×50Hz
制御電源 標準：DC24V　オプション：AC200V（単相）、AC100V
外装 標準：鋼鈑張　オプション：ペット樹脂張、エキスパンド張
塗装色 メジャーグリーン S31-513（日本塗料工業規格）マンセル記号2.5G 6/3近似
安全装置 停止不良検知PH、乗り込み確認PH、払い出し検知、オプション（製品高さ検知PH、落下検知PH）
別途見積 積込みコンベヤ、防火シャッター、制御盤、操作盤、機内電気配線工事

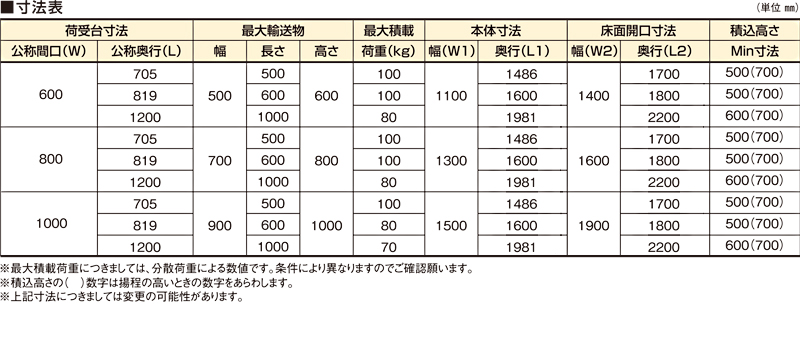

※単位：㎜
※搬送能力につきましては、諸条件により異なりますのでご確認願います。

■その他

↑PAGE　TOP
ダウンロード
MCC-100
図面（IGS）
図面（STEP）
当製品カタログページ
カタログ該当ページ ダウンロード
