製品説明
■ARF3型リフト装置はコンパクトで、組立ラインに最適です。
■スチール製
■搬送荷重Max400㎏(搬送物＋コンベヤ)
■スチール製
■搬送荷重Max400㎏(搬送物＋コンベヤ)

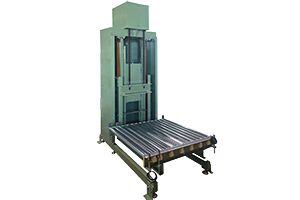

製品画像
コンベヤ装着例。
型式の選び方
ARF3型式
|
- |
H900H：昇降高さ
数字：寸法(㎜) |
- |
E1025E：アーム長さ
数字：寸法(㎜) |
- |

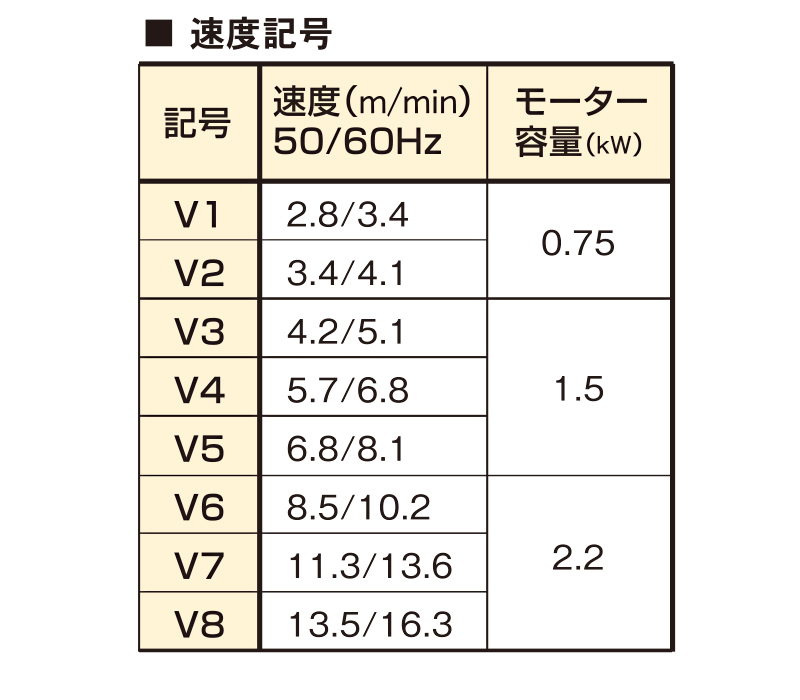

V2昇降速度
|
- |
L4L：リミットスイッチ
数字：個数 (不要な場合は無記号) |
- |
KK：ケーブルベア
(不要の場合は無記号) |
仕様

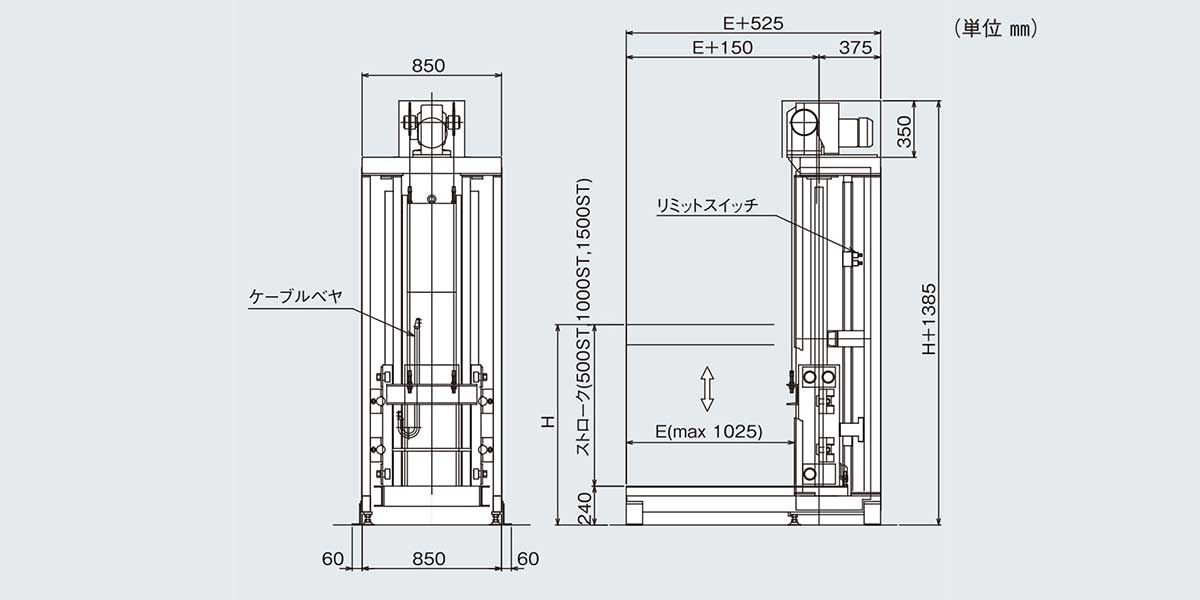

■図面
■仕様
| 型式 | ARF3 |
|---|---|
| 昇降高さ（H） | 240～1,740 |
| アーム長さ（E） | max 1025 |
| 積載荷重（kg） | max 400（搬送物+コンベヤ） |
| モータ出力（kW） | 0.75・1.5・2.2（ブレーキ付・AC200V三相） |
※単位：㎜
※速度が速い場合はスロースタート、スローダウン制御をして下さい。
※速度が速い場合はスロースタート、スローダウン制御をして下さい。
■その他
