製品説明
ARF4-2型リフト装置は、ARF4型リフト装置にストロークを倍にする機構を組み込んだ、エアー昇降式のリフト装置です。
ARF4型より高低差のある乗り継ぎを行うのに最適です。
・スチール製
・搬送荷重 Max110㎏（搬送物＋コンベヤ）
ARF4型より高低差のある乗り継ぎを行うのに最適です。
・スチール製
・搬送荷重 Max110㎏（搬送物＋コンベヤ）

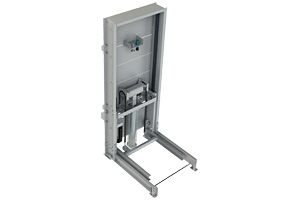

製品画像
型式の選び方
ARF4-2型式
|
- |
下降端200以上H1
|
- |
上昇端2200以上H2
|
- |
E max975E
|
- |
W1ソレノイドバルブ
|
- |
AS2オートスイッチ
|
- |
Aアブソーバー
|
- |
L1リミットスイッチ
|
- |
Kケーブルベヤ
|
- |
C背面カバー
|
仕様

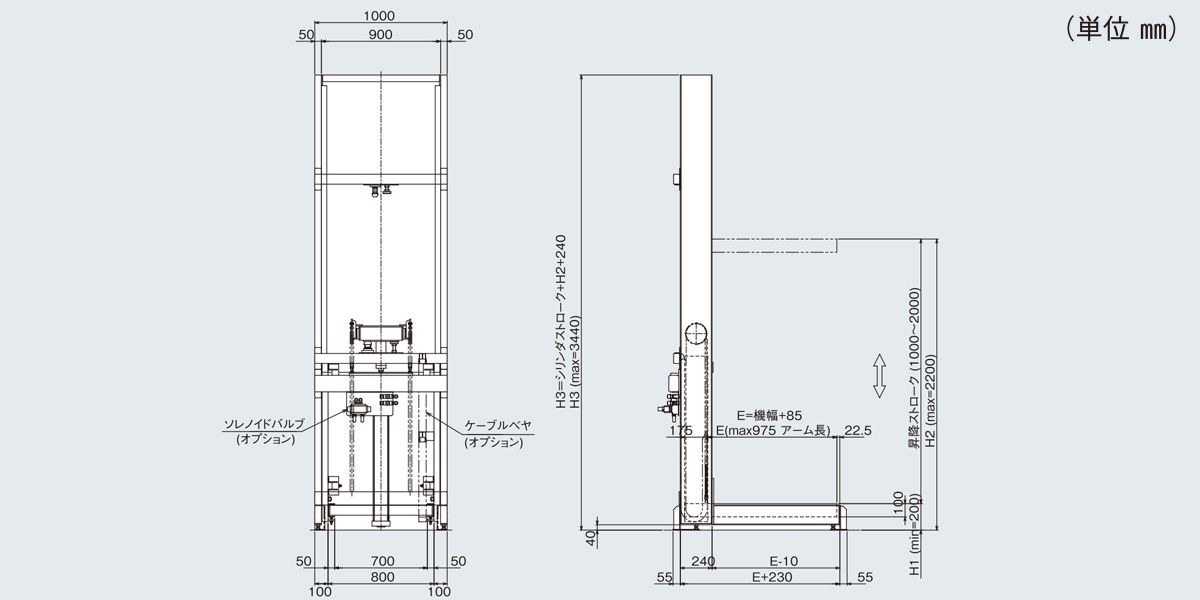

■図面
■仕様
| 型式 | ARF4-2 |
|---|---|
| 昇降高さ（H1）（H2） | min200 max2,200 |
| 昇降ストローク | 1,000～2,000 |
| アーム長さ（E） | max 975 |
| 積載荷重（㎏） | max 110（搬送物＋コンベヤ） |
| エアシリンダー | Φ125（エアー圧0.4～0.8MPa） 500～1,000ST |
| ソレノイドバルブ オプション |
・無記号：不要 ・2位置ダブル W1：AC100V ・2位置ダブル W2：AC200V ・2位置ダブル W3：DC24V ・2位置シングル S1：AC100V ・2位置シングル S2：AC200V ・2位置シングル S3：DC24V |
| オートスイッチ オプション |
無記号：不要 AS1：1ヶ付 AS2：2ヶ付 |
| アブソーバー オプション |
・無記号（昇降速度 250㎜/sec未満）：不要 ・A（昇降速度 250㎜/sec以上）：要 |
| リミットスイッチ オプション |
・無記号：不要 ・L1：1ヶ付 ・L2：2ヶ付 |
| ケーブルベヤ オプション |
・無記号：不要 ・K：要 |
| 背面カバー オプション |
・無記号：不要 ・C：要 |
※昇降ストロークはシリンダーにより変更可能です。
※ブレーキ付シリンダーは都度見積もりにより製作可能です。
※昇降速度250㎜/sec未満の場合はショックアブソーバー不要ですが、250㎜/sec以上の場合は必要となります。
但しMax速度は配管径、配管長、ソレノイドバルブ能力等の諸条件により変わります。
※ソレノイドバルブ型式はVQ7-8-FG-D相当品、配管径Φ12としますが、250㎜/sec以上必要な場合は配管長1.5m以内としてください。
※昇降速度は400㎜/secまでとしてください。
※ブレーキ付シリンダーは都度見積もりにより製作可能です。
※昇降速度250㎜/sec未満の場合はショックアブソーバー不要ですが、250㎜/sec以上の場合は必要となります。
但しMax速度は配管径、配管長、ソレノイドバルブ能力等の諸条件により変わります。
※ソレノイドバルブ型式はVQ7-8-FG-D相当品、配管径Φ12としますが、250㎜/sec以上必要な場合は配管長1.5m以内としてください。
※昇降速度は400㎜/secまでとしてください。
