製品説明
トレー自身に走行機能を持たせたことにより、従来の積込/払出コンベヤが不要となります。本体内よりケーブルベヤ等の飛び出し物が無い防火区画内にも設置が容易なタイプです。

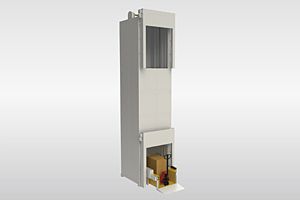

製品画像
シャッターはイメージ図となります。
仕様

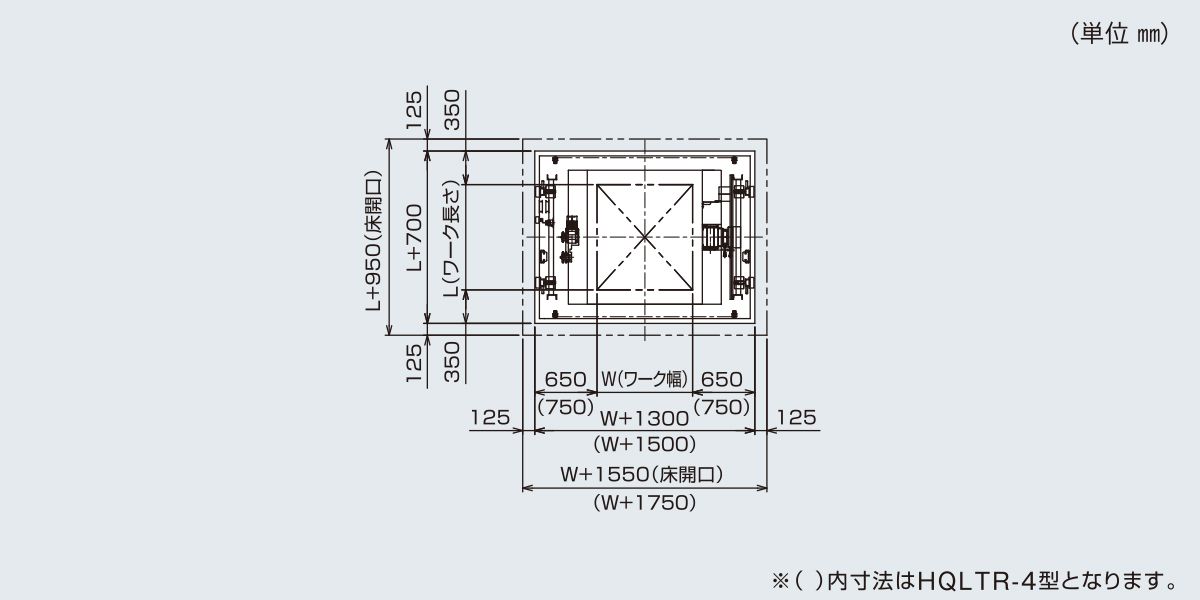

■図面
（）内寸法はHQLTR-4型となります。

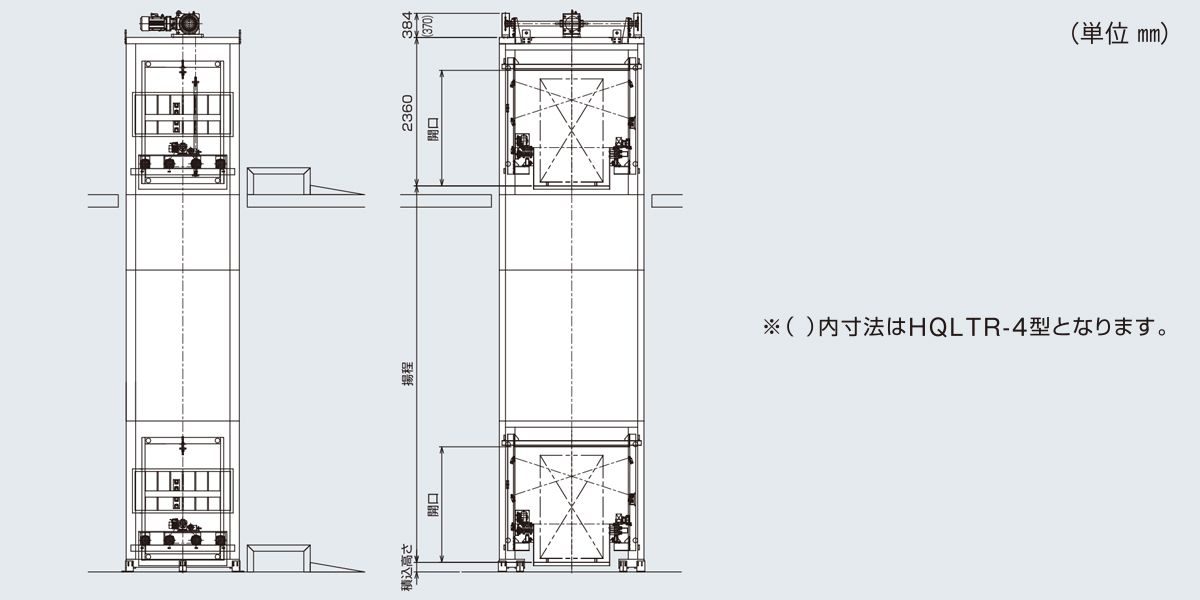

（）内寸法はHQLTR-4型となります。
■仕様
| 型式 | HQLTR-2 | HQLTR-4 |
|---|---|---|
| 搬送物可能寸法 | 800W×1,100L×1,800H | 1,200W×1,200L×1,800H |
| 搬送物可能重量 | 300㎏ | 1,200㎏ |
| トレー寸法 | 1,000W×1,400L | 1,400W×1,500L |
| 最大揚程 | 10,000 | 10,000 |
| 昇降最大速度 | 12m/min | 12m/min |
| トレー走行最大速度 | 9.7m/min | 9.7m/min |
| 走行用モーター | 0.4kW | 0.75kW |
| 昇降用モーター | 2.2kW | 3.7kW |
※単位：㎜
※搬送能力につきましては、諸条件により異なりますのでご確認願います。
※搬送能力につきましては、諸条件により異なりますのでご確認願います。
