製品説明
リフター開口部に取り付け、落下を防止するオートドアです。
昇降するドアを3分割することにより、縦方向の大きさを抑えております。
駆動方式はモータとエアシリンダ式の2種類となります。
昇降するドアを3分割することにより、縦方向の大きさを抑えております。
駆動方式はモータとエアシリンダ式の2種類となります。
製品画像

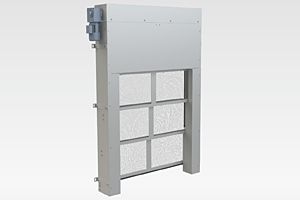

モータ式

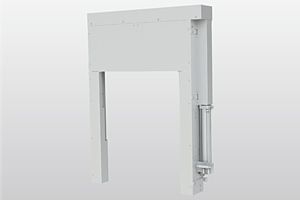

エアシリンダ式

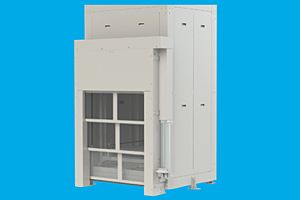

取付例
仕様
■図面

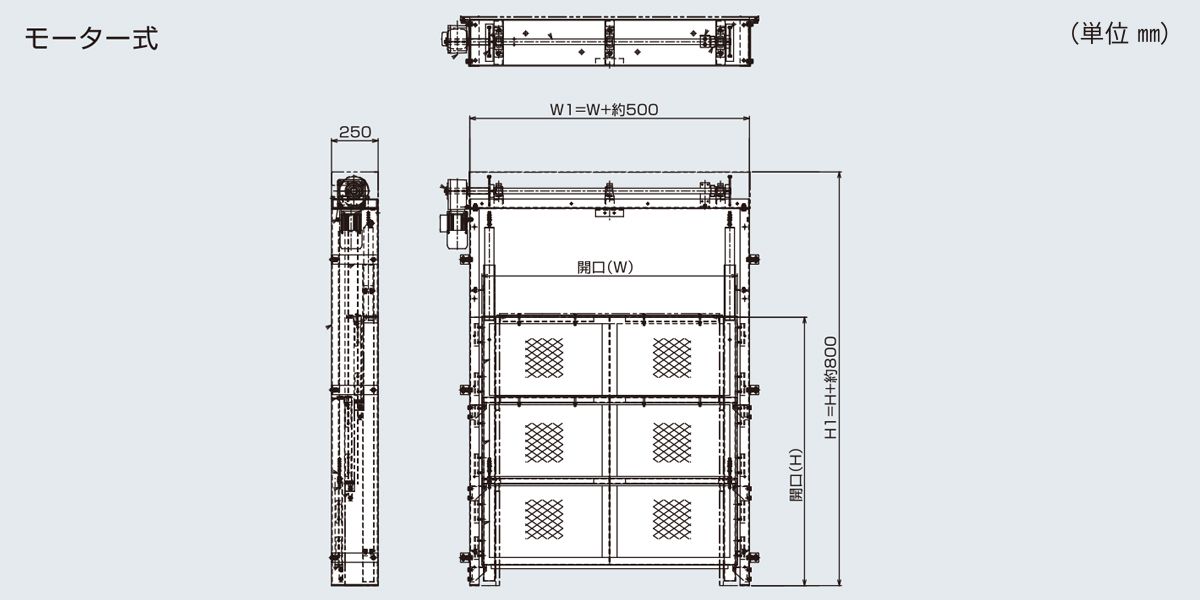

モーター式

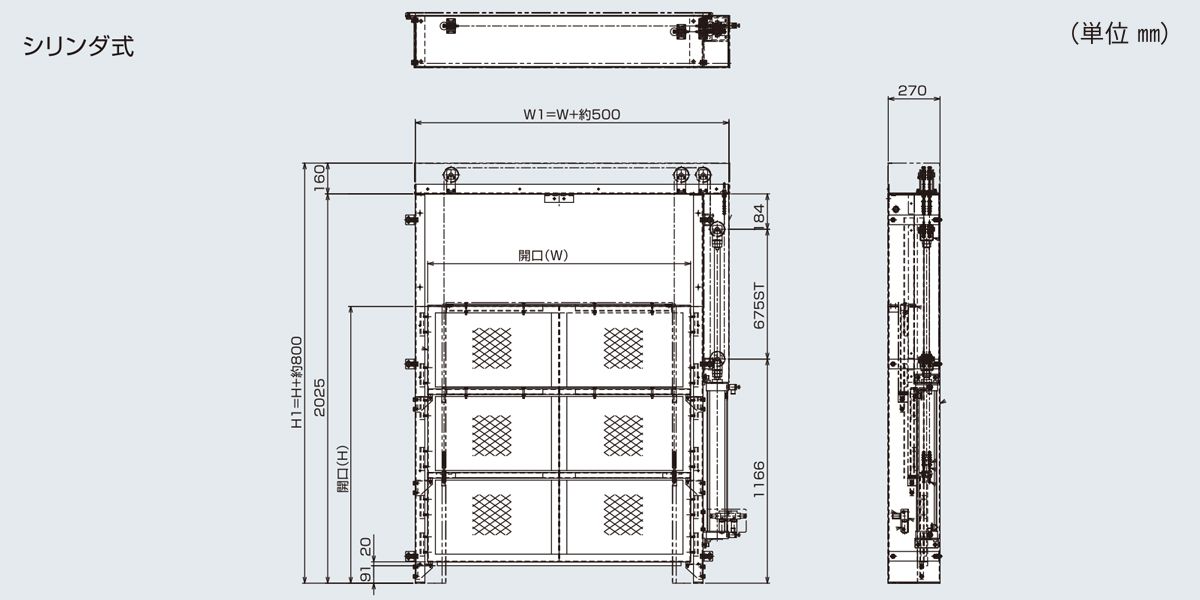

シリンダ式
■仕様
| 型式 | FAD-M | FAD-C |
|---|---|---|
| 駆動方式 | モータ | エアシリンダ |
| 開口間口 W（幅）×H（高さ） |
W＝Max1,300㎜ H＝Max1,200 |
W＝Max1,300 H＝Max1,200 |
| 機幅（W1） | W＋約500㎜ | W＋約500㎜ |
| 機高（H1） | H＋約800㎜ | H＋約800㎜ |
| 奥行（D） | D＝250㎜ | D＝270㎜ |
| 停止センサ | 歯車によるカウント方式 | オートスイッチ |
| 開閉速度（V） m/min |
8m/min（60Hz時） H＝1,200時の目安時間：11s（50Hz）／ 9s（60Hz）片道 |
200㎜/s H＝1,200時の目安時間：6s 片道 |
| 電源・出力（kW) | AC200V（三相）・0.2 | |
| エア圧力 | 0.4Mpa |
※単位：㎜
