製品説明
【用途】
中軽荷重搬送用
【製品の特徴】
１） 内R900（mm）用で、角度90°です。
２） ローラ幅(公称)は300W～800Wの100mmとびが標準です。
３） ローラ小径側がφ42.7のタイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）は、相当ピッチ（P）になります。
中軽荷重搬送用
【製品の特徴】
１） 内R900（mm）用で、角度90°です。
２） ローラ幅(公称)は300W～800Wの100mmとびが標準です。
３） ローラ小径側がφ42.7のタイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）は、相当ピッチ（P）になります。

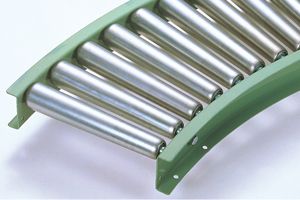

製品画像
仕様

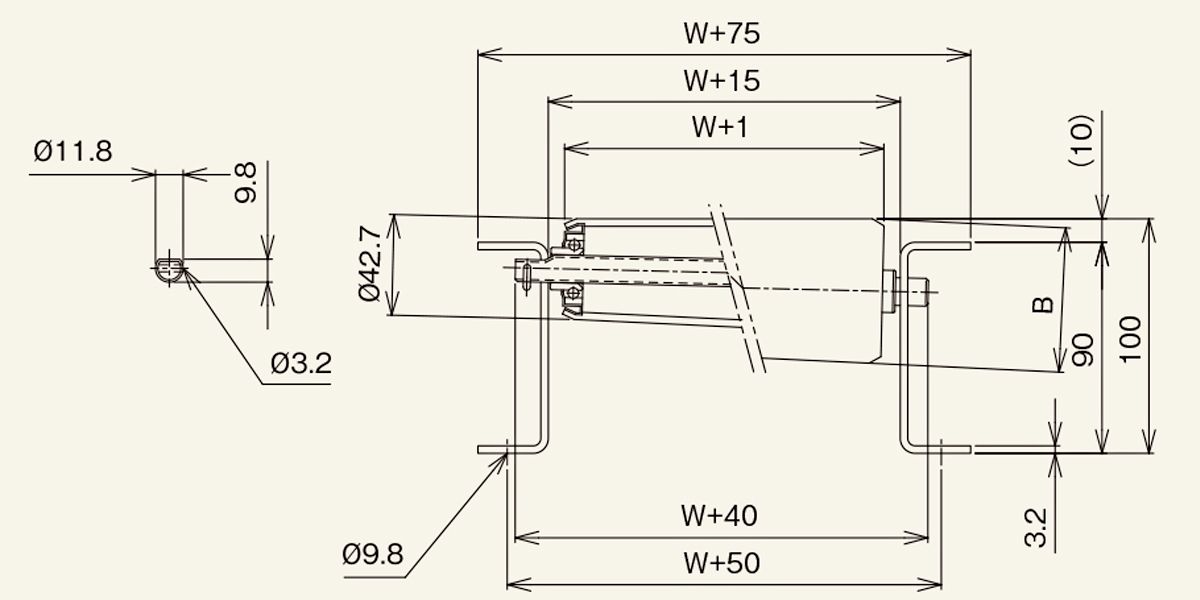

■図面
■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
R-TCN900 |
|---|---|

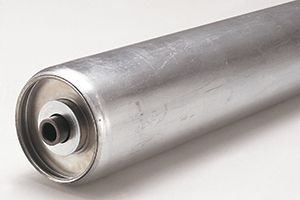

| 【ローラ単品仕様】 ローラ単体 型式 |
R-TCN900 |
| 【ローラ単品仕様】 ローラ寸法：小径側（φ） |
42.7 |
| 【ローラ単品仕様】 ローラ寸法：大径側B（φ） |
下記表参照 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
12.2 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ幅（公称） Ｗ |
300～800 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ全長 BB |
W+13 |
| 【ローラ単品仕様】 ローラ幅：製作可能最短幅（W） |
300 |
| 【ローラ単品仕様】 ローラ幅：製作可能最長幅（W） |
800 |
| 【ローラ単品仕様】 ローラ幅：フリーサイズ |
△ |
| 【ローラ単品仕様】 ローラ仕様：材質 |
STKM |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
ユニクロめっき |
| 【ローラ単品仕様】 ベアリング：仕様 小径側 |
プレス |
| 【ローラ単品仕様】 ベアリング：仕様 大径側 |
削り出し |
| 【ローラコンベヤ仕様】 フレーム仕様：高さ×幅×肉厚Ｉ×Ｋ×ｔ |
［90×30×3.2 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
スチール |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
焼付け塗装 |
| 【ローラコンベヤ仕様】 カーブ：内R寸法 |
900 |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチ Ｐ |
75・100・150 |
| 【ローラコンベヤ仕様】 機高 （ローラ上面）Ｈ |
100 |
| 【標準軸仕様】 軸径（φ）×肉厚（ｔ） 公称（実寸） |
12（11.8）×1.0 |
| 【標準軸仕様】 軸長（mm） |
W＋40 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
丸・半月 ヨコピン穴 |
| 【標準軸仕様】 材質 |
STKM11A |
| 【標準軸仕様】 めっき |
× |
| 【ローラピッチに対するローラ本数】 75P |
23本 |
| 【ローラピッチに対するローラ本数】 100P |
18本 |
| 【ローラピッチに対するローラ本数】 150P |
12本 |

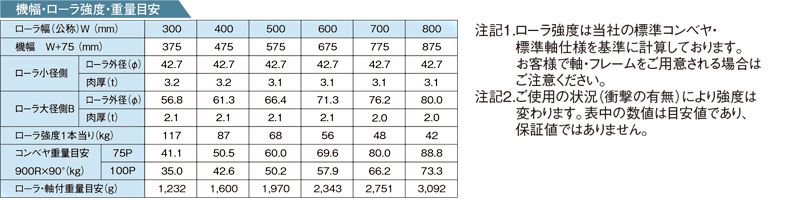

単位：mm
※準標準品として、フリーサイズのローラ幅製作できます。ローラ形状は異なります。
※ローラ幅 フリーサイズは形状が異なります。
※準標準品として、フリーサイズのローラ幅製作できます。ローラ形状は異なります。
※ローラ幅 フリーサイズは形状が異なります。
