製品説明
【用途】
軽軽荷重搬送用
【製品の特徴】
１） ボス部スチール製カラー合わせタイプ
２） 規格ベアリングにより高耐久
３） [34フレーム 低床 落し込みタイプ
注記１： 連結板は必要時別途指示お願いします。
注記２： 軸止めは、針金止めになります。
Rピン止めと針金止め違いはこちら
軽軽荷重搬送用
【製品の特徴】
１） ボス部スチール製カラー合わせタイプ
２） 規格ベアリングにより高耐久
３） [34フレーム 低床 落し込みタイプ
注記１： 連結板は必要時別途指示お願いします。
注記２： 軸止めは、針金止めになります。
Rピン止めと針金止め違いはこちら

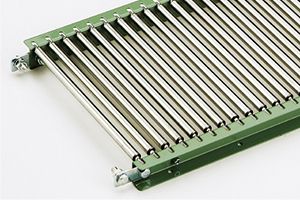

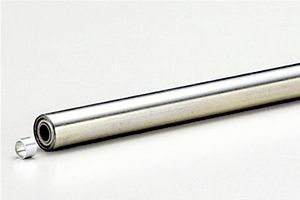

製品画像
連結金具はオプションです。

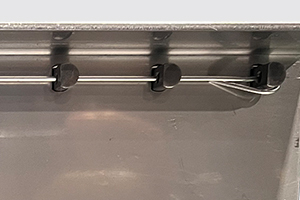

針金止め（※イメージです。）
型式の選び方
RBローラの種類
RB：規格ベアリング入りローラ |
- |
12ローラ外径（Φ）
12：Φ12 |
- |
16ローラパイプ肉厚(t)
16：t1.6 |
- |
ベアリングの種類
規格ベアリング |
- |
フレーム形状
無記号：下記仕様表参照 |
仕様

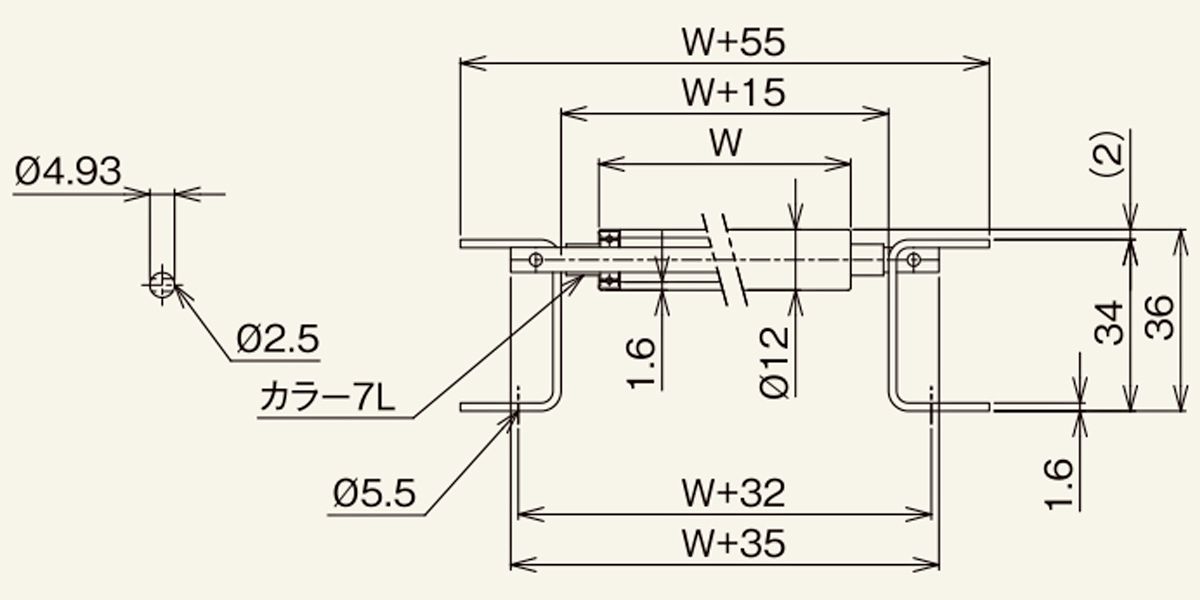

■図面
■仕様
| 型式 | RB-1216 |
|---|---|
| 名称記号 | RB-1216 |
| ローラ外径（φ）×肉厚（ｔ） ベアリング |
12.0×1.6 685ZZ |
| 軸 外径（φ）×肉厚（ｔ） 加工 |
5（4.93） 丸棒 両ピン |
| フレーム形状 I×K×t コンベヤ機高（Ｈ） |
［34×20×1.6 36 |
| 機長 L | 1,000・1,500・2,000 |
| ローラ幅 W | 100～400 フリーサイズ製作可能 |
| ローラ間隔 P | 14・20・25 |
| カーブ内R R | × |
