製品説明
【用途】
軽軽荷重搬送用
小物部品搬送に最適
【製品の特徴】
１） スチール製ローラでは、最小径φ8.0、ローラ間隔 P10です。
２） ローラ幅(公称)は50W～200Wの50mmとびが標準です。
３） 規格ベアリングで、高耐久
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
軽軽荷重搬送用
小物部品搬送に最適
【製品の特徴】
１） スチール製ローラでは、最小径φ8.0、ローラ間隔 P10です。
２） ローラ幅(公称)は50W～200Wの50mmとびが標準です。
３） 規格ベアリングで、高耐久
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。

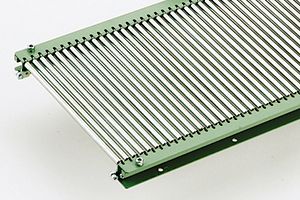

製品画像
連結金具はオプションです。
型式の選び方

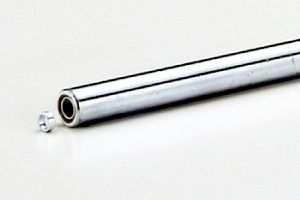

RBローラの種類
RB：規格ベアリング入りローラ |
- |
08ローラ外径（Φ）
08：Φ8 |
- |
20ローラパイプ肉厚(t)
20：t2.0 |
- |
#ベアリングの種類
無記号：規格ベアリング |
- |
#フレーム形状
無記号：下記仕様表参照 |
仕様

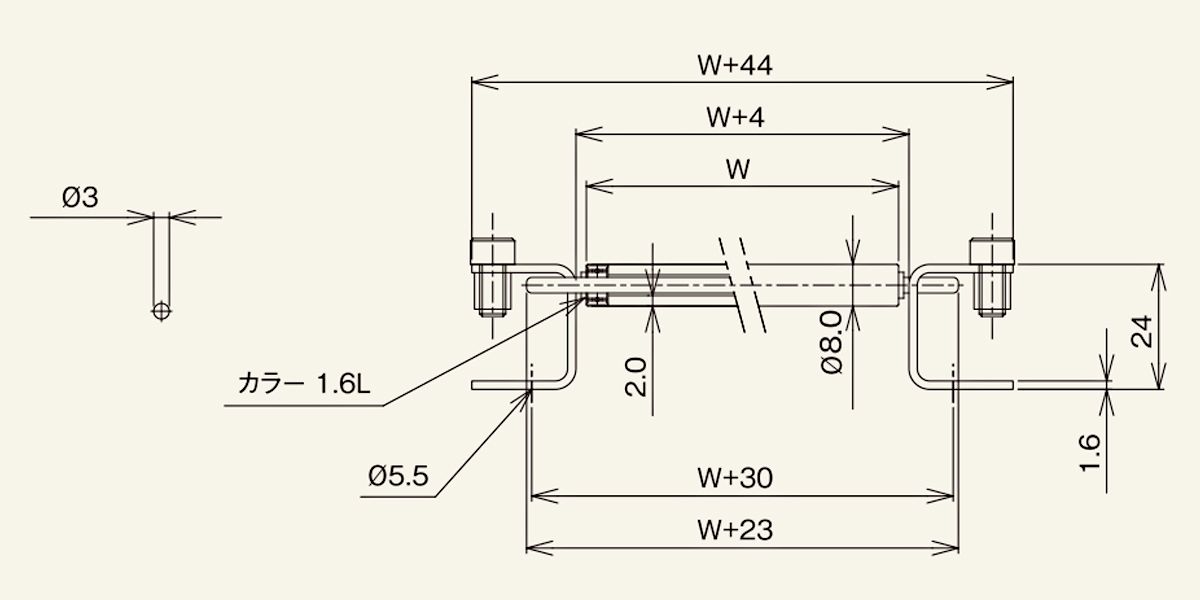

■図面
■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
RB-0820 |
|---|---|
| 【ローラ単品仕様】 ローラ単体型式 |
RB-0820 |
| 【ローラ単品仕様】 ローラ寸法：外形（φ） |
8.0 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（ｔ） |
2.0 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
3.0 |
| 【ローラ単品仕様】 標準ローラ幅（公称）Ｗ |
50～200 |
| 【ローラ単品仕様】 標準ローラ全長ＢＢ |
W+3 |
| 【ローラ単品仕様】 製作可能最短ローラ幅（W） |
50 |
| 【ローラ単品仕様】 製作可能最長ローラ幅（W） |
200 |
| 【ローラ単品仕様】 ローラ幅 フリーサイズ |
50とび |
| 【ローラ単品仕様】 ローラ仕様：材質 |
STKM |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
三価クロームめっき |
| 【ローラ単品仕様】 ベアリング：仕様 |
3006ZZ |
| 【ローラコンベヤ仕様】 フレーム仕様： 高さ×幅×肉厚（Ｉ×Ｋ×ｔ） |
[24×20×1.6 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
スチール |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
焼付塗装 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：500L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1000L |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：1500L |
× |
| 【ローラコンベヤ仕様】 標準機長製作範囲：2000L |
× |
| 【ローラコンベヤ仕様】 標準機長製作範囲： カーブ 内R900 |
× |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチＰ |
10 |
| 【ローラコンベヤ仕様】 機高（ローラ上面）Ｈ |
24 |
| 【標準軸仕様】 軸軽（φ）×肉厚（t） 公称（実寸） |
3.0 |
| 【標準軸仕様】 軸長（mm） |
W＋23 |
| 【標準軸仕様】 形状 |
丸棒 |
| 【標準軸仕様】 加工 |
切りっぱなし |
| 【標準軸仕様】 材質 |
SS400 |
| 【標準軸仕様】 めっき |
× |
単位：㎜
