製品説明
【用途】
軽荷重搬送用
【製品の特徴】
１） ローラ径φ45.0、ローラ間隔 最小P75です。
２） ローラ機幅 300W・450Wの2種類
３） プレスベアリング、安価タイプ
軽荷重搬送用
【製品の特徴】
１） ローラ径φ45.0、ローラ間隔 最小P75です。
２） ローラ機幅 300W・450Wの2種類
３） プレスベアリング、安価タイプ

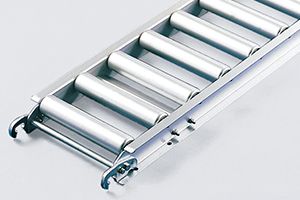

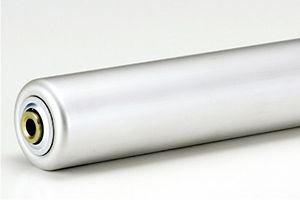

製品画像
連結金具はオプションです。
型式の選び方
RAFローラの種類
RAF：アルミ製ローラ |
- |
45ローラ外径（Φ）
45：Φ45.0 |
- |
15ローラパイプ肉厚(t)
15：t1.3 |
- |
ベアリングの種類
下記仕様表参照 |
- |
フレーム形状
無記号：下記仕様表参照 |
仕様

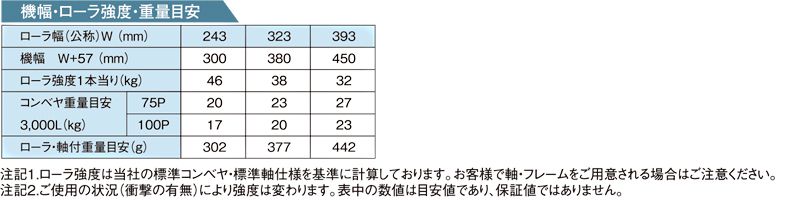

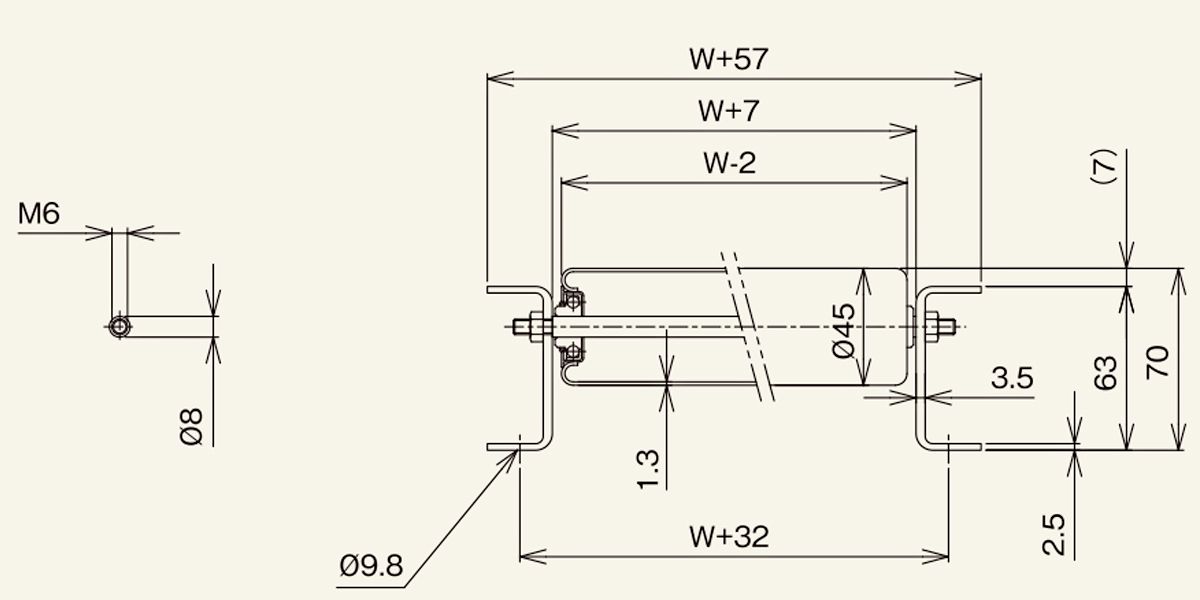

■図面
■仕様
| 型式 | RAF-4515 |
|---|---|
| 【ローラ単品仕様】 コンベヤ型式 |
RAF-4515 |
| 【ローラ単品仕様】 ローラ単体 型式 |
RAF-4515 |
| 【ローラ単品仕様】 ローラ寸法：外径（φ） |
45.0 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（ｔ） |
1.3 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
8.2 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ幅（公称） Ｗ |
243・323・393 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ全長 BB |
W+5 |
| 【ローラ単品仕様】 ローラ幅：製作可能最短幅（W） |
243 |
| 【ローラ単品仕様】 ローラ幅：製作可能最長幅（W） |
393 |
| 【ローラ単品仕様】 ローラ幅：フリーサイズ |
× |
| 【ローラ単品仕様】 ローラ仕様：材質 |
アルミ |
| 【ローラ単品仕様】 外輪ケース：表面処理 |
アルマイト加工 |
| 【ローラ単品仕様】 ベアリング：仕様 |
プレス |
| 【ローラコンベヤ仕様】 フレーム仕様：高さ×幅×肉厚（Ｉ×Ｋ×ｔ） |
［63×25×2.5 ［63×25×3.5 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
アルミ |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
アルマイト加工 |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 Ｌ 1000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 Ｌ 1500 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 Ｌ 2000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：機長 Ｌ 3000 |
○ |
| 【ローラコンベヤ仕様】 標準機長製作範囲：カーブ 内R900 |
○ |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチ Ｐ |
75・100 |
| 【ローラコンベヤ仕様】 機高 （ローラ上面）Ｈ |
70 |
| 【標準軸仕様】 軸径（φ）×肉厚（ｔ） 公称（実寸） |
8（7.9） |
| 【標準軸仕様】 軸長（mm） |
W＋31 |
| 【標準軸仕様】 形状 |
丸棒 |
| 【標準軸仕様】 加工 |
両端M6ネジ切り |
| 【標準軸仕様】 材質 |
SS400 |
| 【標準軸仕様】 表面処理 |
三価クロムめっき |
単位：mm
※フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
※フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
