製品説明
【製品の特徴】
ローラがフレームの中に入り、フレームがガイドを兼用します。
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
ローラがフレームの中に入り、フレームがガイドを兼用します。
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
製品画像
連結金具はオプションです。
(イメージ画像はR-5714PG)
(イメージ画像はR-5714PG)
型式の選び方
Rローラの種類
R：スチール製ローラ |
- |
42ローラ外径（Φ）
42：Φ42.7 |
- |
14ローラパイプ肉厚(t)
14：t1.4 |
- |
Pベアリングの種類
P：プレスベアリング |
- |
Gフレーム形状
G：[ガイド兼用フレーム |
仕様

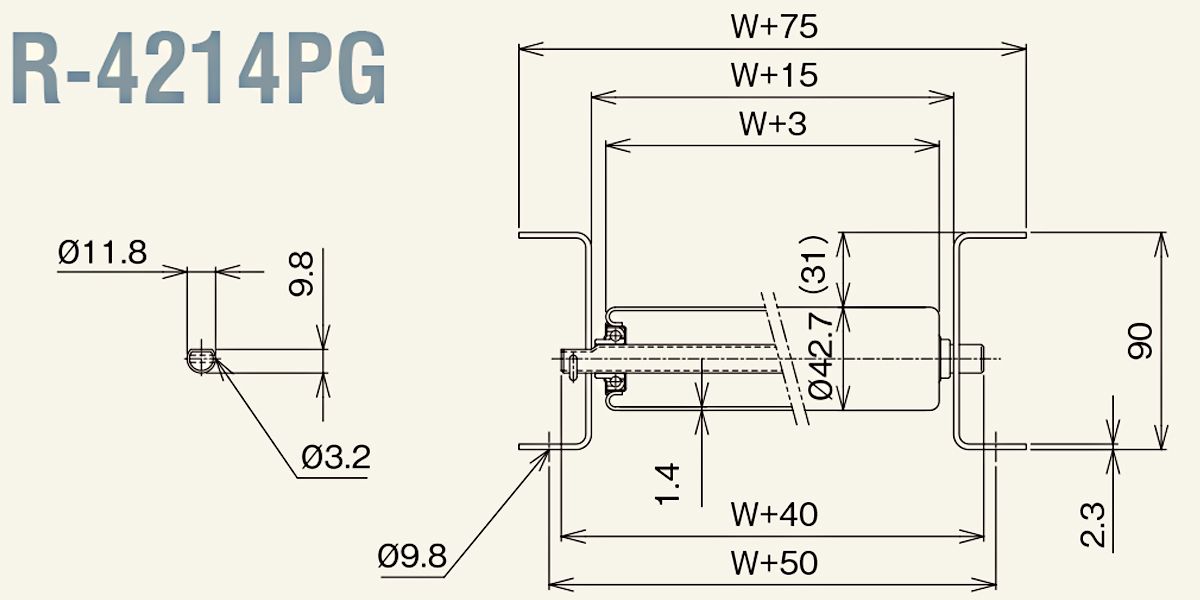

■図面
■仕様
| 型式 | R-4214PG |
|---|---|
| 名称記号 | R-4214PG |
| ローラ外径（φ）×肉厚（ｔ） ベアリング |
42.7×1.4 めっき付 プレスベアリング |
| 軸 外径（φ）×肉厚（ｔ） 加工 |
12（11.8）×1.0 パイプ 丸・半月 |
| フレーム形状 I×K×t コンベヤ機高（Ｈ） |
［90×30×2.3 ローラ上面59 ガイド有効31 |
| 機長 L | 1,000・1,500・2,000・3,000 |
| ローラ幅 W | 100～1,000 50とび |
| ローラ間隔 P | 50・75・100・150 |
| カーブ内R R | 900 |
| ローラ強度〔400W〕（kg） | 90 |
単位：㎜
