製品説明
【用途】
中軽荷重搬送用
【製品の特徴】
１） ローラ径φ60.5、ローラ間隔 最小P75です。ARS-6015と比較し肉厚t2.0で耐衝撃性アップ
２） ローラ幅(公称)は100W～800Wの50mmとびが標準です。フリーサイズも製作可能です。
３） プレスベアリング、安価タイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
中軽荷重搬送用
【製品の特徴】
１） ローラ径φ60.5、ローラ間隔 最小P75です。ARS-6015と比較し肉厚t2.0で耐衝撃性アップ
２） ローラ幅(公称)は100W～800Wの50mmとびが標準です。フリーサイズも製作可能です。
３） プレスベアリング、安価タイプ
注記１： 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
注記２： ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

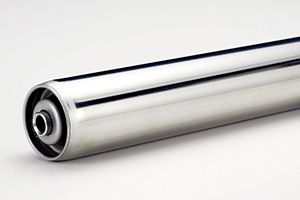

製品画像
連結金具はオプションです。
型式の選び方
ARSローラの種類
ARS：ステンレス製ローラ |
- |
60ローラ外径（Φ）
60：Φ60.5 |
- |
20ローラパイプ肉厚(t)
20：t2.0 |
- |
ベアリングの種類
無記号：下記仕様表参照 |
- |
フレーム形状
無記号：下記仕様表参照 |
仕様

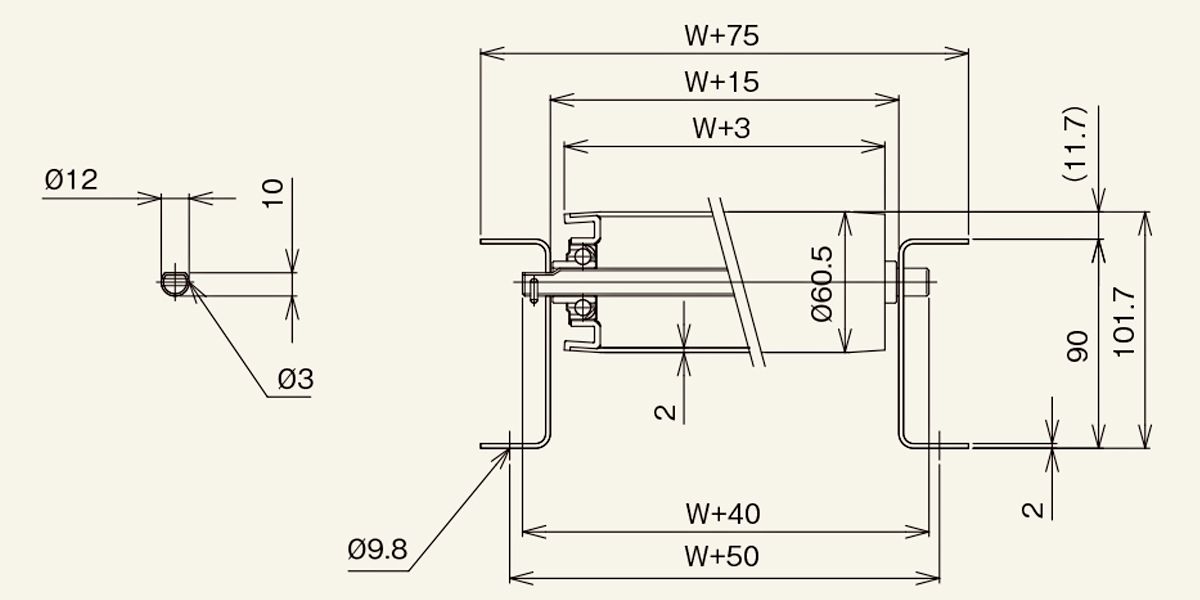

■図面
■仕様
| 【ローラ単品仕様】 コンベヤ型式 |
ARS-6020 |
|---|---|
| 【ローラ単品仕様】 ローラ単体 型式 |
ARS-6020 |
| 【ローラ単品仕様】 ローラ寸法：外径（φ） |
60.5 |
| 【ローラ単品仕様】 ローラ寸法：肉厚（ｔ） |
2.0 |
| 【ローラ単品仕様】 ローラ寸法：軸穴（φ） |
12.2 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ幅（公称） Ｗ |
100～800 |
| 【ローラ単品仕様】 ローラ幅：標準ローラ全長 BB |
W+13 |
| 【ローラ単品仕様】 ローラ幅：製作可能最短幅（W） |
100 |
| 【ローラ単品仕様】 ローラ幅：製作可能最長幅（W） |
1000 |
| 【ローラ単品仕様】 ローラ幅：フリーサイズ |
○ |
| 【ローラ単品仕様】 ローラ仕様：材質 |
SUS304 |
| 【ローラ単品仕様】 ローラ仕様：表面処理 |
♯400研磨 |
| 【ローラ単品仕様】 ベアリング：仕様 |
SUS プレス |
| 【ローラコンベヤ仕様】 フレーム仕様：高さ×幅×肉厚Ｉ×Ｋ×ｔ |
［90×30×2 |
| 【ローラコンベヤ仕様】 フレーム仕様：材質 |
SUS304 |
| 【ローラコンベヤ仕様】 フレーム仕様：表面処理 |
2B材 |
| 【ローラコンベヤ仕様】 標準機長：機長L 1000 |
○ |
| 【ローラコンベヤ仕様】 標準機長：機長L 1500 |
○ |
| 【ローラコンベヤ仕様】 標準機長：機長L 2000 |
○ |
| 【ローラコンベヤ仕様】 標準機長：機長L 3000 |
○ |
| 【ローラコンベヤ仕様】 標準機長：カーブ 内R900 |
○ |
| 【ローラコンベヤ仕様】 標準ローラ間隔：ピッチ P |
75・100・150 |
| 【ローラコンベヤ仕様】 機高（ローラ上面）Ｈ |
101.7 |
| 【標準軸仕様】 軸軽（φ）×肉厚（t） 公称（実寸） |
12.0×1.0 |
| 【標準軸仕様】 軸長（mm） |
W＋40 |
| 【標準軸仕様】 形状 |
パイプ |
| 【標準軸仕様】 加工 |
丸・半月/ ヨコピン穴 |
| 【標準軸仕様】 材質 |
SUS304 |
| 【標準軸仕様】 表面処理 |
♯400研磨 |
単位：mm
※フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
※フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
■その他
