■MK型鋼製排水溝 <WATER GET>
鋼製グレーチング＞MK型鋼製排水溝 ウォーターゲット

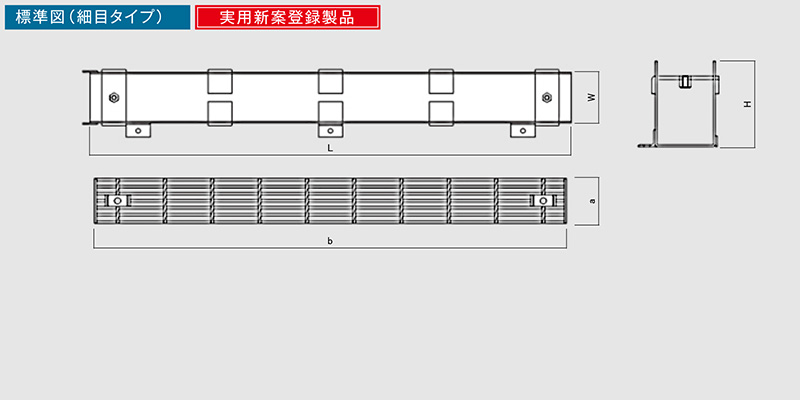

通常水路(ボルト)固定タイプ縦断用
製品説明
グレーチング本体受部を「爪差込み方式」の採用により、従来品の「枠内受部溶接方式」と比較して通水断面を大きく確保。通水断面の障害物を排除し、スムーズな流水を実現。
製品画像
通常水路(ボルト)

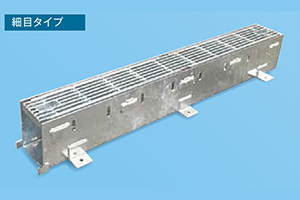

固定タイプ縦断用 細目タイプ
固定タイプ縦断用 細目タイプ

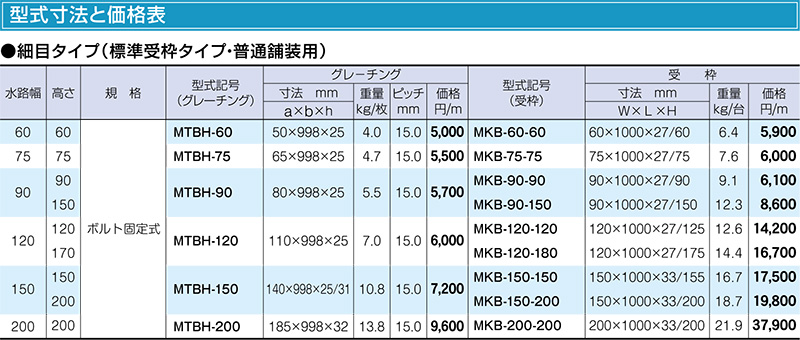

仕様

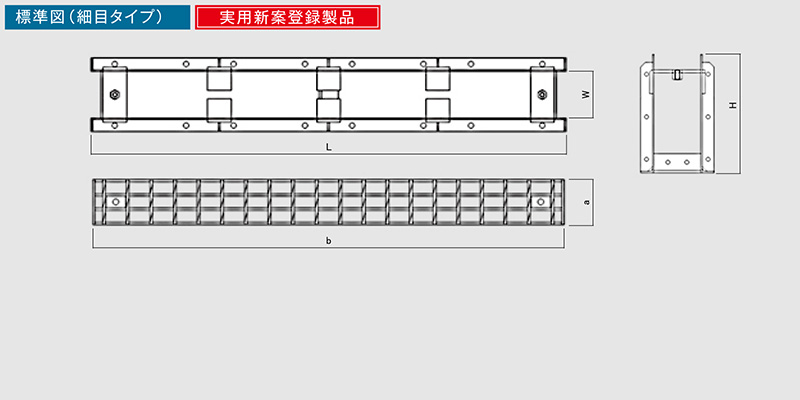

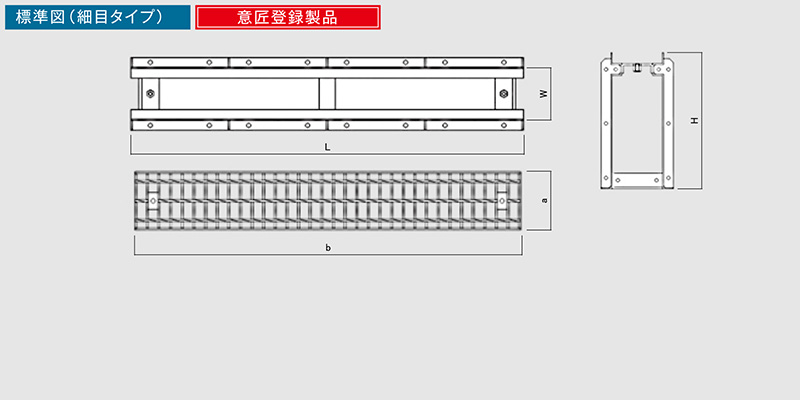

■図面
ダウンロード
当製品カタログページ
鋼製グレーチング＞MK型鋼製排水溝
通常水路(クリップ)固定タイプ縦断用
製品説明
グレーチング本体受部を「爪差込み方式」の採用により、従来品の「枠内受部溶接方式」と比較して通水断面を大きく確保。通水断面の障害物を排除し、スムーズな流水を実現。
製品画像

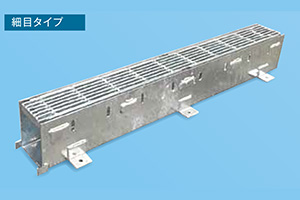

通常水路(クリップ)

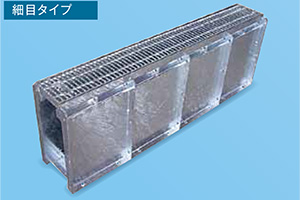

固定タイプ縦断用 細目タイプ
固定タイプ縦断用 細目タイプ

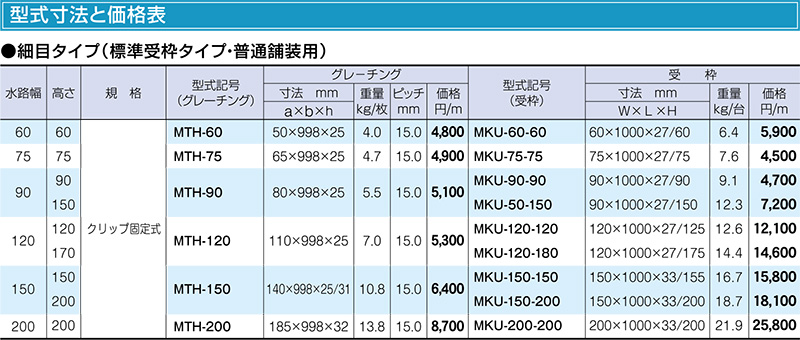

仕様
■図面
ダウンロード
当製品カタログページ
鋼製グレーチング＞MK型鋼製排水溝

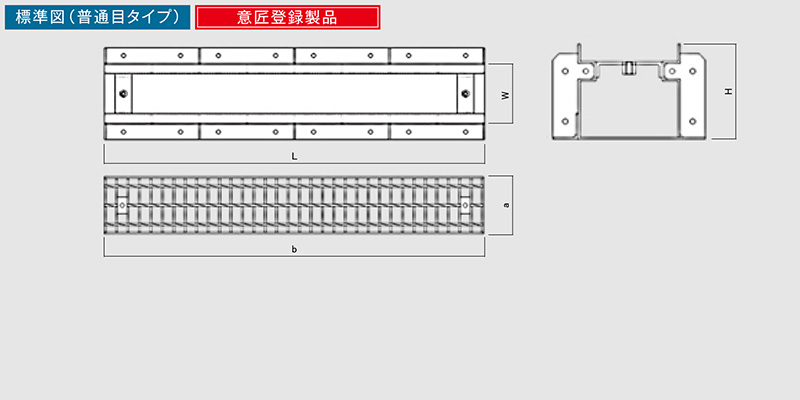

通常水路(座屈補強用縦リブ付き)固定タイプ横断用
製品説明
独自のコの字型受部と補強縦リブの採用により横断、縦断溝兼用が可能で通水断面を犠牲にすることなく床堀りを少なくできる製品です。
製品画像
通常水路(座屈補強用縦リブ付き)
固定タイプ横断用 普通目タイプ
固定タイプ横断用 普通目タイプ

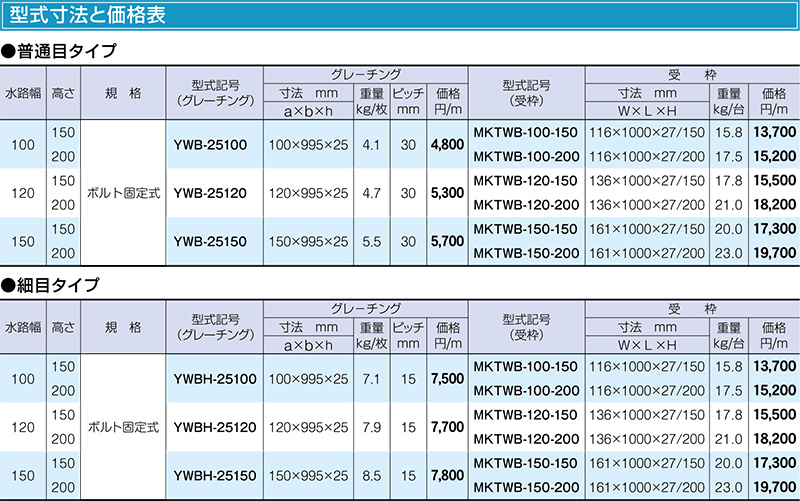

仕様
■図面
ダウンロード
当製品カタログページ
鋼製グレーチング＞MK型鋼製排水溝
インバート(座屈補強用縦リブ付き）固定タイプ横断用
製品説明
独自のコの字型受部と補強縦リブの採用により横断、縦断溝兼用が可能です。勾配がない設置場所にも対応可能です。
製品画像
インバート(座屈補強用縦リブ付き）

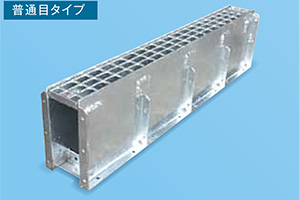

固定タイプ横断用 普通目タイプ
固定タイプ横断用 普通目タイプ
仕様
■図面
ダウンロード
当製品カタログページ
鋼製グレーチング＞MK型鋼製排水溝
インバート(座屈補強用縦リブ付き）固定タイプ縦断乗り入れ用
製品説明
勾配がない設置場所にも対応可能です。「爪差込方式」の採用により、通水断面を最大限確保。高さ250mm~400mmまでの豊富なラインナップを実現。
製品画像
インバート(座屈補強用縦リブ付き）
固定タイプ縦断乗り入れ用 普通目タイプ
固定タイプ縦断乗り入れ用 普通目タイプ
インバート(座屈補強用縦リブ付き）

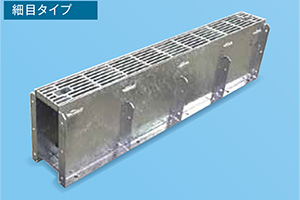

固定タイプ縦断乗り入れ用 細目タイプ
固定タイプ縦断乗り入れ用 細目タイプ

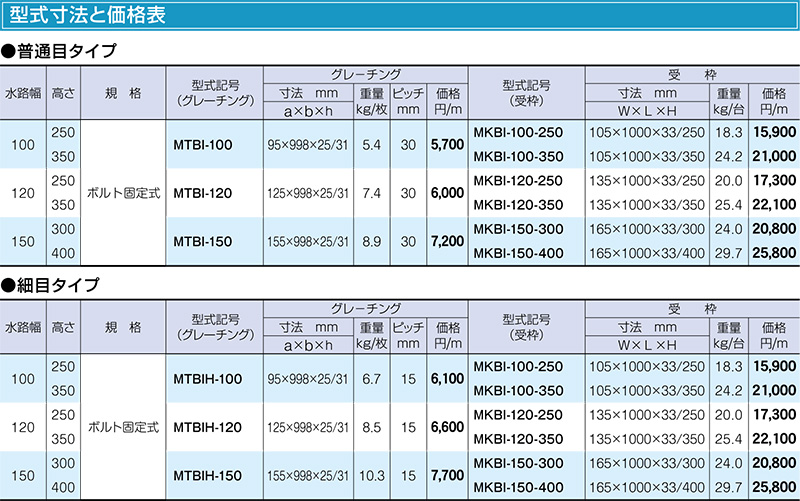

仕様
■図面
ダウンロード
当製品カタログページ
鋼製グレーチング＞MK型鋼製排水溝
通常水路(M型鋼板)固定タイプ縦断用
製品説明
グレーチング本体受部を「爪差込み方式」の採用により、従来品の「枠内受部溶接方式」と比較して通水断面を大きく確保。通水断面の障害物を排除し、スムーズな流水を実現。
製品画像

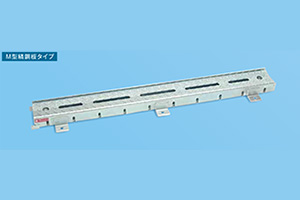

通常水路(M型鋼板)
固定タイプ縦断用
固定タイプ縦断用

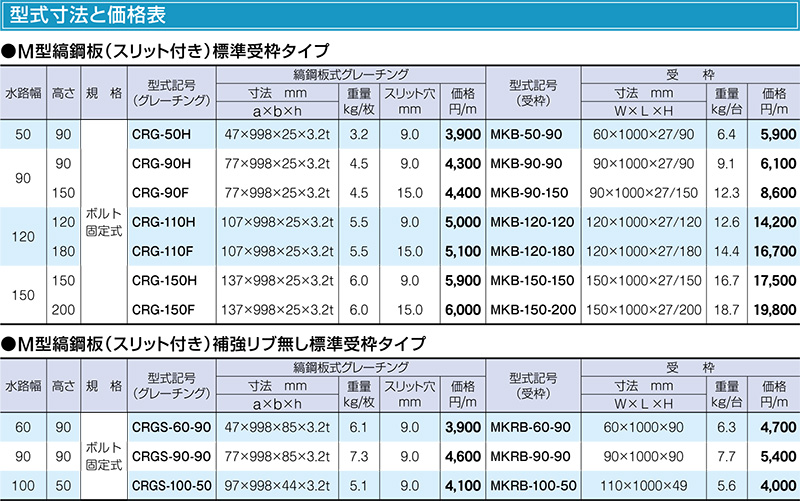

仕様

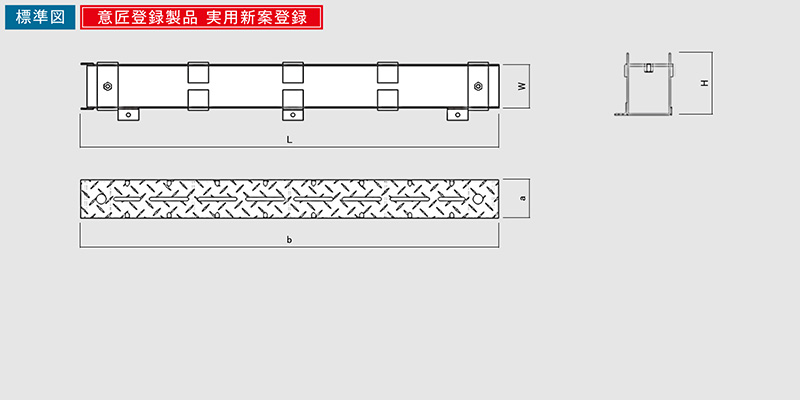

■図面
ダウンロード
当製品カタログページ
鋼製グレーチング＞MK型鋼製排水溝

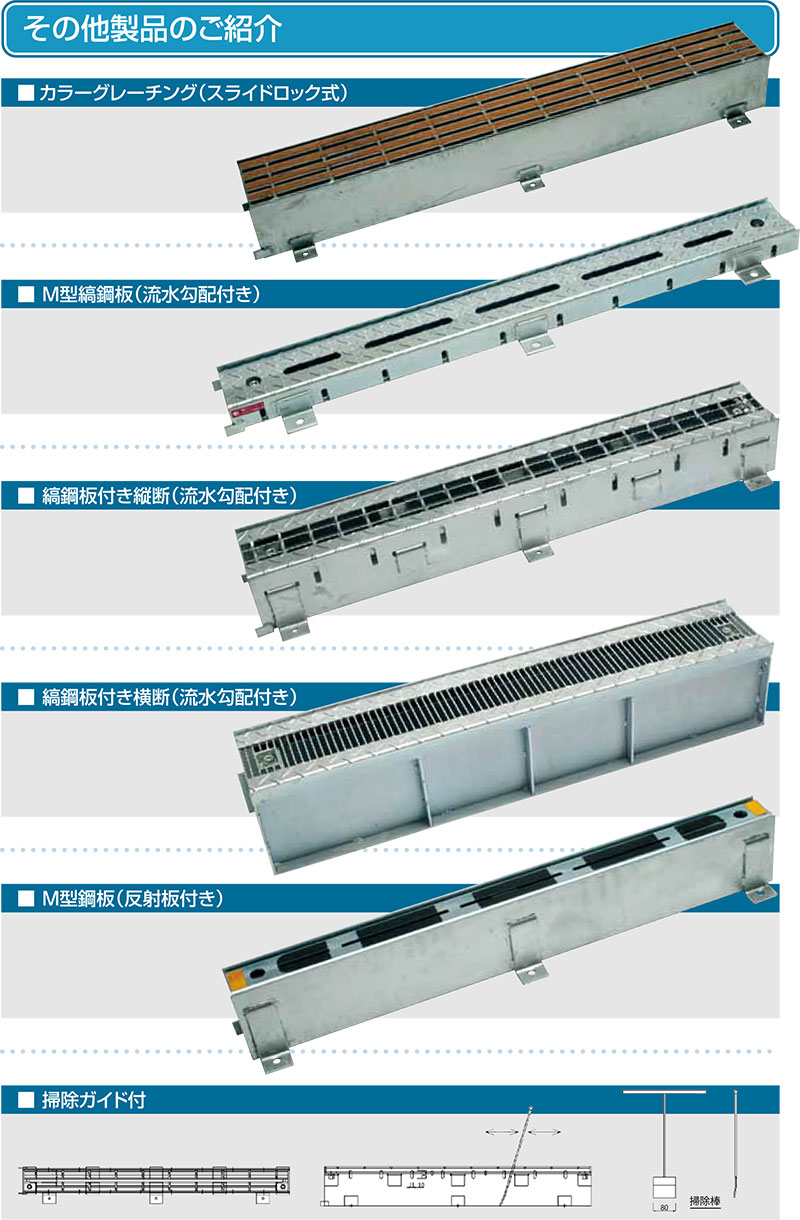

その他製品のご紹介
鋼製グレーチング＞MK型鋼製排水溝

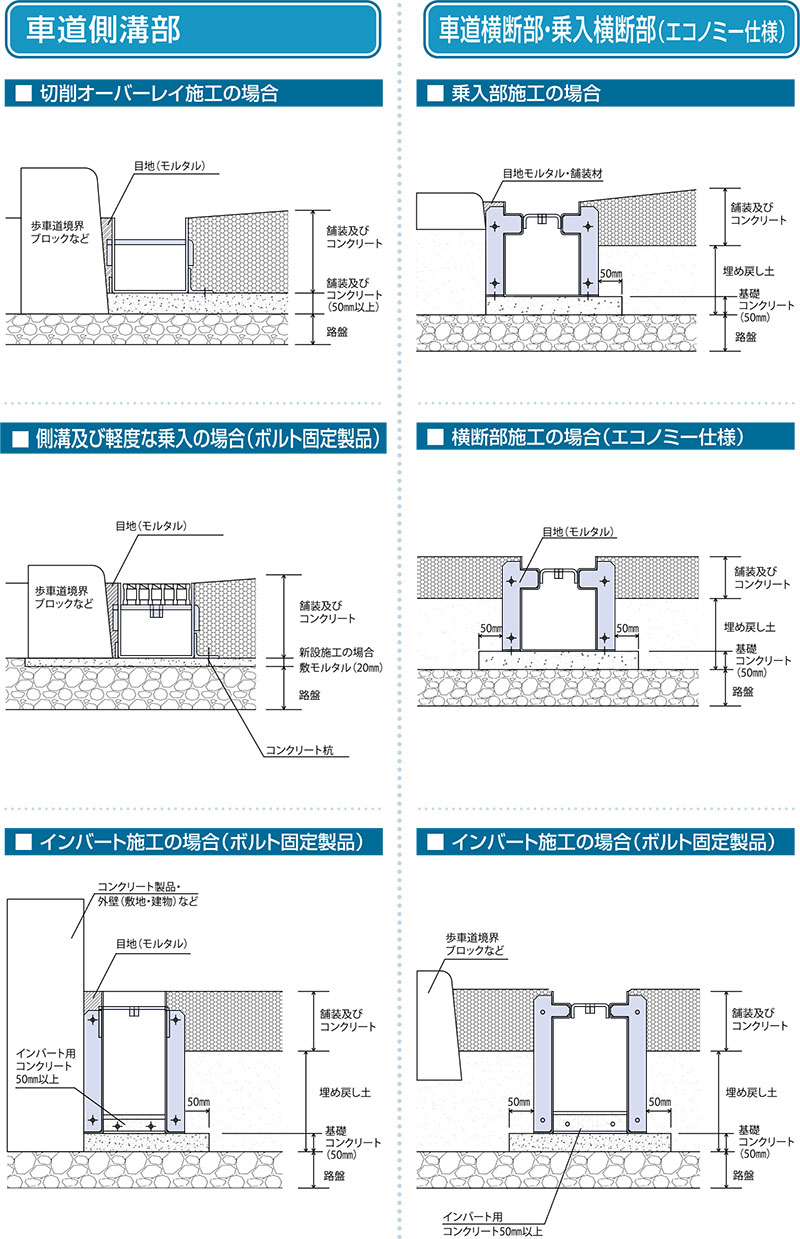

基本施工マニュアル・製品のお取り扱いについて
基本施工マニュアル

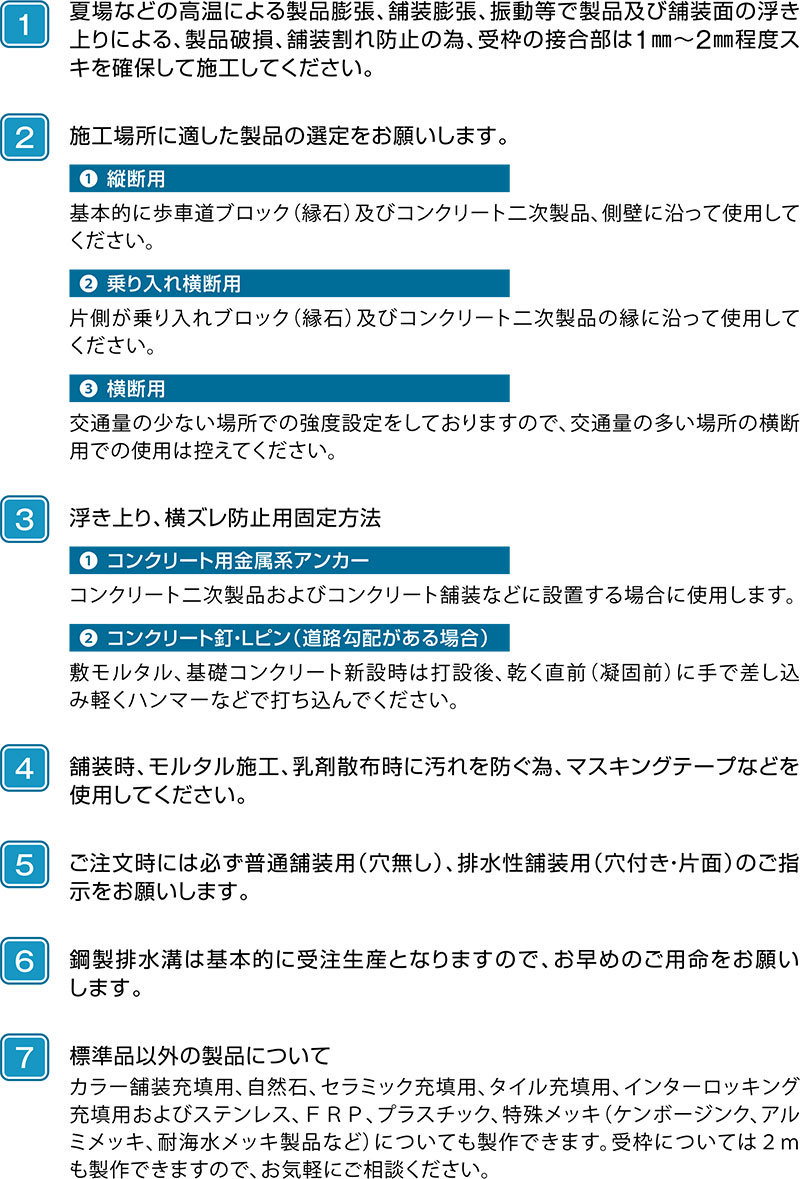

製品のお取り扱いについて
