TOP > 製品情報 > 搬送システム製品 > ホイールコンベヤ
製品情報 > 搬送システム製品

ホイールコンベヤ

選定の目安
ホイールコンベヤのタイプ
フレーム形状による選定
カラーバリエーション
ホイールコンベヤ重量表

コンベヤ用ホイール(単品)
ホイール径φ12~φ76までの豊富なバリエーション。
プレスホイール
削り出しホイール
ボールキャスター
硬質クロムめっき付ホイール
合成ゴム巻ホイール
ウレタンゴム巻きホイール
樹脂ホイール
樹脂ニードルホイール


ケースラックコンベヤ
アルミフレームを使用したケースラック用コンベヤです。
ベアリングが無しの為、安価なタイプです。
ホイール径
φ13/28 W-13G/W-28G
φ32     W-32G/W-32SP
φ38     W-38GF


ミニミニホイール
亜鉛めっきフレームを使用し、φ20ホイールタイプ、φ12ローラタイプがあり、ワンタッチでホイール・ローラをフレームから抜き差し可能です。ラック用・小物搬送等に適しています。
ホイール径
φ12/20 MMW-2005SS/MMR-1210SS
  コンベヤ固定ピッチについて


ボルトレスコンベヤ
亜鉛めっきフレームを使用。ユニークなシーソー式ストッパーの採用により、ボルトレス化を実現。
特長/取付穴ピッチについて
  WBL-2025TS/WBL-2025BS/WBL-25TS/
      WBL-25BS/WBL-36TS/WBL-38TS


溶融めっきフレームコンベヤ
プレスホイールコンベヤ 溶融めっき鋼板のフレーム採用により、塗装タイプと比較して価格低減と納期短縮を実現しています。
ホイール径
φ25 WM-25TS/WM-25BS
φ26 WM-26PMO/WM-26PML
φ36/38 WM-36TS/WM-38TS/WM-3812NPS


プレスホイールコンベヤ(スチール製)
プレスホイールコンベヤ 外輪・ケースを平板からプレス加工し、めっきしたホイールで、安価、軽軽~中荷重負荷回転に適します。
ホイール径
φ20 W-2015TS/W-2025TS/W-2050TS/
    W-20100TS
φ25 W-25TS
φ36 W-36TS/WB-36TS/SW-36S/W-36PCS
    WB-36PCS/W-36PBW
φ38 W-38TS/WB-38TS/SW-38S
φ40 W-40FL/W-40SL/W-40FH/W-40WH
φ50 W-50TS/SW-50S/SW-50WS-K
    W-50KW/W-50KWW
φ57 W-57TS/W-5750P


削り出しホイールコンベヤ(スチール製)
削り出しホイールコンベヤ 外輪・内輪を丸鋼やパイプ等から削り出して加工したホイールです。
保持器(リティナー)により、鋼球どおしの接触がなくなり、プレスホイールに比べ回転が良くなるので、回転音が静かになります。高品質、軽軽~重荷重負荷回転に適します。
ホイール径
φ12 W-1225BS
φ20 W-2015BS/W-2025BS/W-2050BS/
     W-20100BS
φ25 W-25BS/W-2523BS
φ30 W-30BSO/W-30BSH
φ32 W-32BSO/W-32BSL/W-32BSH
φ36 W-36BS/WB-36BS/W-36CS/WB-36CS
     W-36BW/W-36WW
φ50 W-50BS/W-50DS/HG-W50DS/W-50WW


アルミ製ホイールコンベヤ
スチール製フレーム、ホイール外輪にアルミを使用し軽量化。
ホイール径
φ38 W-38AS/SW-38AS


ステンレス製ホイールコンベヤ
オールステンレス製で、耐水・耐蝕性に優れています。
ホイール径
φ20 W-2015SUS/W-2025SUS
φ25 W-25SUS/W-2523SUS
φ36 HG-W36SUS/W-36CS-SUS/
     W-36BW-SUS
φ38 W-38SUS/SW-38SUS
φ50 HG-W50SUS


耐熱型ホイールコンベヤ
耐熱150~170度対応のホイールコンベヤ。Φ32とφ50の2機種。

ホイール径
φ32 W-32ZZ
φ50 W-50ZZ


合成ゴム巻ホイールコンベヤ
ゴムライニング加工で搬送物の底面を傷つけにくく、接触面の騒音をやわらげます。

ホイール径
φ30 W-30RB
φ38 W-3812R
φ40 W-40RS/WB-40RS/W-40RW-KR/
       W-40RWW-SI
φ45 W-45RS/SW-45RS


ウレタンゴム巻ホイールコンベヤ
ウレタンゴムライニング加工。ゴムの特性として、耐磨耗性に優れます。

ホイール径
φ40 W-40PU/W-40RUS-AO/W-40RUW-AO
φ60 W-60PU


樹脂製ホイールコンベヤ
スチール製フレームに樹脂製ホイールを組込んだタイプ。
軽量搬送に適します。


ホイール径
φ26 W-26PMO/W-26PML
φ36 W-36PS/WB-36PS/W-36PW
φ38 W-38GS/SW-38GS
φ45 W-45UW


樹脂ニードルホイールコンベヤ





ベアリング部にニードルベアリングを採用した樹脂製ホイールでフレームはアルミ製とスチール製の2タイプ。静音性に優れる。

■スチール製フレーム
ホイール径
φ36 W-36SGS/WB-36SGS
φ38 W-3812NPS/W-3850NPS/WB-38NPS
φ40/46 W-4020NPS/W-46JW
φ48/50 W-4850NPS/W-5020NPS
■アルミ製フレーム
ホイール径
φ38 WA-3812NPS/WA-3850NPS
φ48/φ50 WA-4850NPS/WA-5020NPS


規格ベアリング入りホイールコンベヤ
重量負荷荷重に適したスチール製コンベヤ。

ホイール径
φ76 HW-76DS


ローラ対応ホイールコンベヤ
ローラコンベヤの乗り継ぎ、継ぎ足しラインに最適。

ホイール径
φ38/φ48 W-3850D/W-4850D
φ48/φ50 W-5750D/W-6050D


アルミフレームキットホイールコンベヤ
機械等の組込み用コンベヤとして最適。単列型、千鳥型、ガイド型があります。

ホイール径
単列型 WA25S-2015TS/WA25S-2015BS/
     WA25S-25TS/WA25S-25BS/
     WA25S-26PML/WA25S-30RB/
     WA45S-38TS-K/WA45S-36BW-6
千鳥型 WA25W-2015TS/WA25W-2015BS/
     WA25W-25TS/WA25W-25BS/
     WA25W-26PML/WA25W-30RB/
     WA45W-38TS-K/WA45W-36BW-6
ガイド型 WA25G-25TS/WA25G-25BS/
     WA25G-26PML/WA25G-30RB/
     WA45G-38TS-K/WA45G-36BW-6


ソロバンコンベヤ


ローラコンベヤに比べ軽量で滑走が軽い。軽荷重搬送に適します。

■アルミホイールソロバンコンベヤ(アルミ製フレーム)
φ50 RAS-3075/RAS-3010/RAS-4575/
       RAS-4510
■樹脂ニードルホイールソロバンコンベヤ(アルミ製フレーム)
φ50 RSG-3075/RSG-3010/RSG-4575/
     RSG-4510
■スチールホイールソロバンコンベヤ(スチール製フレーム)
φ50 RSS-3075/RSS-3010/RSS-4575/
     RSS-4510


標準双列型ホイールコンベヤ


ホイールを2列並べることにより、ローラコンベヤより安価。
軽荷重搬送に適します。


  W-38TW/W-50TW/W-60TWG


ストッパー/コンベヤ固定パーツ


■ストッパー
  標準F型ストッパー/ランダムストッパー
       ワンタッチストッパー
■コンベヤ固定パーツ
  TN-5/TN-6/TN-8/S-TN8
       FX-55/FX-65
       L-BT/L-BT(S)

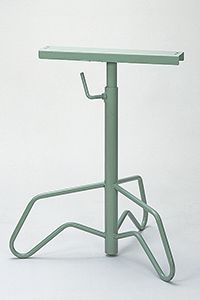

ホイールコンベヤ用スタンド



■ホイールコンベヤ用スタンド
  3A型スタンド/4AV型スタンド
       4AO型スタンド/4AX型スタンド
  2B型スタンド/アジャストボルト

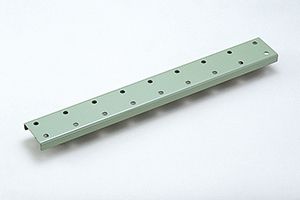

コンベヤ用ベース/取付プレートについて



■コンベヤ用ベース
ホイールコンベヤを2列、3列にてご使用の場合の幅決め材。

  コンベヤ用ベース/取り付けプレートについて


ルーラー


搬送物を回転させながらの作業に適します。

  LR-1000/LR-500/LR-500B
