TOP > 製品情報 > 搬送システム製品 > カップコンベヤ
製品情報 > 搬送システム製品

TYPE MJC・MCS

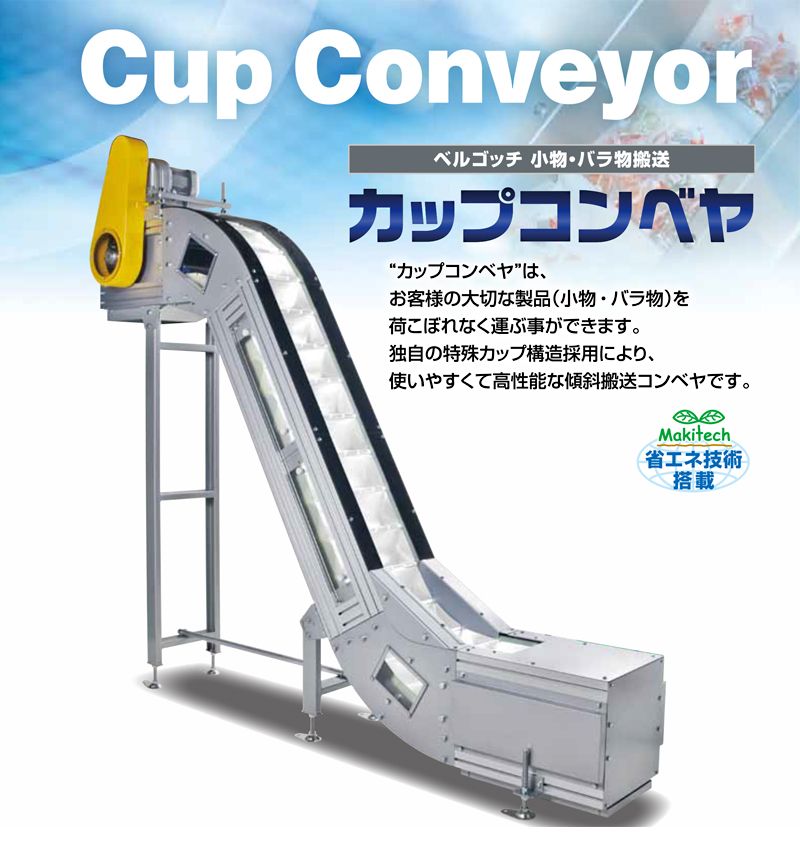

カップコンベヤ

"カップコンベヤ"は、 お客様の大切な製品(小物・バラ物)を 荷こぼれなく運ぶことができます。 独自の特殊カップ構造採用により、 使いやすくて高性能な傾斜搬送コンベヤです。

動画
カップコンベヤ搬送


● 樹脂ベルトの採用により、投入口からの
  衝撃を軽減し、ソフトに運ぶ事ができます。
● 製品を割れ、キズ等から守る事により、不
  良品の発生を抑える事が出来ます。
● エンドレスベルト構造の採用により、荷こ
  ぼれを防止致します。
● 狭いスペースでも搬送物を高所に運べる
  為、お客様の省力化・省人化に貢献致し
  ます。

● 様々な製品を搬送する事が可能で、高温
  の搬送物にも対応可能です。
● 金属性スクラップ搬送にも対応できます。
● 狭いスペースでも搬送物を高所に運べる
  為、お客様の省力化・省人化に貢献致し
  ます。


 標準仕様

(単位mm)
型式 TYPE MCJ15 TYPE MCS15
搬送形状 Z型・T型・L型・I型 Z型・T型・L型・I型
カップ 材質 樹脂ベルト スチール(メッキ)
サイド版 ポリプロピレン スチール(メッキ)
巾(W) 200・300・400・500・600 200・300・400・500・600
機巾 中間部 W+165 W+165
駆動部 W+260 W+260
テール部 W+230 W+230
機長(L) 1,000~15,000 1,000~15,000
機高 380 380
受入高さ(H1) 400(最小) 400(最小)
排出口高さ(H2) Max 8,000 Max 5,000
傾斜角度(θ) 0・30・45・60・75 0・30・45・60・75
カーブ芯R 750 750
搬送速度(m/min) Max 25 Max 25
モータ(kW) 0.2・0.4・0.75 0.2・0.4・0.75・1.5
安全装置 トルクリミッター トルクリミッター
チェーン部 ピッチ 150 150
プレート スチール(メッキ) スチール(メッキ)
ローラ 樹脂 樹脂
固定クリップ 樹脂
フレーム スチール+アルミ スチール+アルミ
テール部 240  *6m以上は300 240  *6m以上は300
※傾斜角度については、表記以外も対応致します。

 型式の選び方


 搬送形状 単位(mm)


 断面図 単位(mm)


 標準付属部品

お客様がより安心・安全にご使用して頂く為、様々な対策を実施しています。
トルクリミッター テンションカバー(スチール製) のぞき窓(透明樹脂製)
チェーンカバー(黄色) 本体カバー(下面・側面) 脚(固定脚 スチール)
詳細はこちら

 オプション部品

お客様のご使用条件に合わせまして、様々なオプションを用意しています。
上面カバー 上面かさ上げカバー キャスター
ホッパー シュート インバータ
スイッチ
詳細はこちら

 カップ容量

傾斜角度により、1カップ当たりの容量が変わります。
(例) 樹脂ベルトカップ  300W 60° 459㏄
詳細はこちら

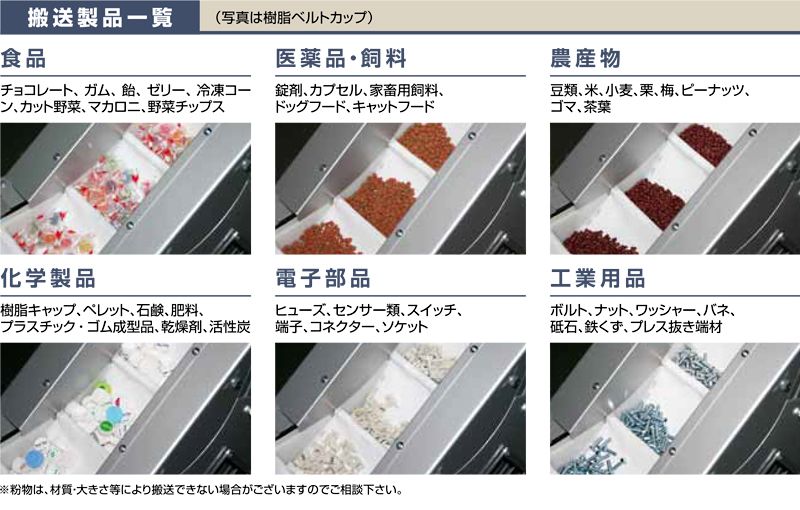

 搬送製品の一覧

小物・バラ物を荷こぼれなく運ぶ事ができます。
食品 医薬品・飼料 農産物
化学製品 電子部品 工業用品
詳細はこちら
