製品説明
電動シリンダーとアルミフレームを組み合わせたシャッターです。
開口部やコンベヤラインに設置することで簡易的に区分けできます。シャッターは電動シリンダーと別体の為、ワークを挟んだとしても押し潰すことがありません。エアー設備がない所、エアーが使用できない場所に最適です。
開口部やコンベヤラインに設置することで簡易的に区分けできます。シャッターは電動シリンダーと別体の為、ワークを挟んだとしても押し潰すことがありません。エアー設備がない所、エアーが使用できない場所に最適です。

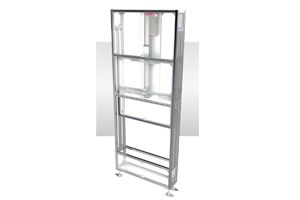

製品画像
SES
型式の選び方
SES型式
|
- |
W800開口幅（W）
|
- |
A800開口高さ（A）
|
- |
B300開口下高さ（B）
|
- |
5Mケーブル長（M）
|
- |
NPN配線
|
仕様

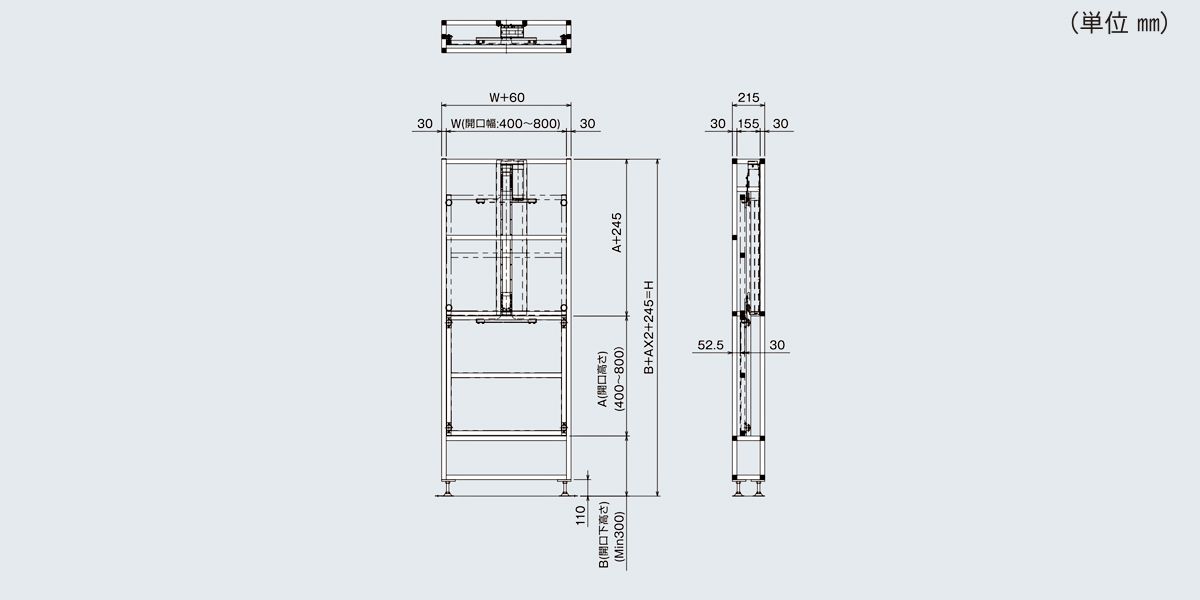

■図面
■仕様
| 型式 | SES |
|---|---|
| シャッター奥行（L） | 215 |
| 装置高さ（H） | 1,345～2,845 |
| 開口幅（W） | 400～800 |
| 開口高さ（A） | 400～800（50よび） |
| 開口下高さ（B） | 300～1,000 |
| シリンダー | |A|エアシリンダー リード8 S7 |
| 電源電圧 | DC24V 定格3.5A 最大4.2A |
| ケーブル長（M） | 無記号：ケーブルなし（専用コネクタ付属） 1～10 |
| 配線 | 制御方式NPN PNP |
※単位：㎜
※お客様にて速度やストロークを調整される場合、別途ティーチングBOX or PC制御用ソフトが必要となります。
※標準以外の仕様も製作いたしておりますのでご相談ください。
※エアシリンダ―での製作も可能ですのでご相談ください。
※お客様にて速度やストロークを調整される場合、別途ティーチングBOX or PC制御用ソフトが必要となります。
※標準以外の仕様も製作いたしておりますのでご相談ください。
※エアシリンダ―での製作も可能ですのでご相談ください。
