製品説明
小物の箱詰めを行う装置です。ロボットより省スペースで利用したい場合に最適です。電動シリンダを用い、細かい位置設定と加減速が可能です。

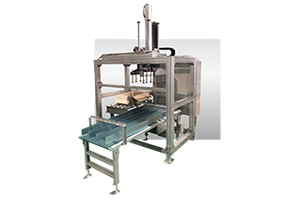

製品画像
仕様

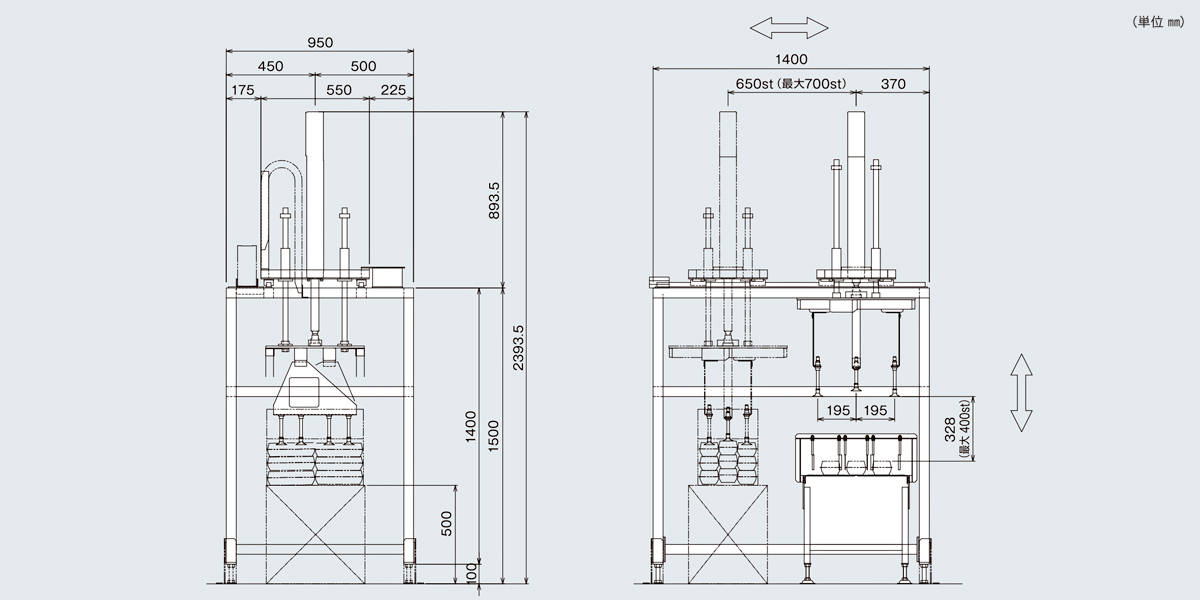

■図面
■仕様
| 型式 | HDS |
|---|---|
| 駆動方式 | 電動シリンダ |
| 動作仕様 | 吸着・2列2段積み ※参考仕様 |
| 対応ワーク寸法 | 240(L)×100(W)×70(H) ※参考仕様 |
| 対応箱寸法 | 500(L)×350(W)×160(H) ※参考仕様 |
| 可搬重量 | 5㎏ ※参考仕様 |
| 使用圧力 | 0.4～0.5Mpa |
| 電源 | AC200V |
| 能力 | 3.5個/min ※参考仕様 |
※単位 ㎜
※搬送コンベヤストッパは別売りです。
※光電センサーは別売りです。
※使用されるワーク・箱の詳細寸法が必要です。
※吸着テストの為、予めサンプルワークをお借りします。
※別途現地調整が必要です。
※本製品はオーダーメイド製品です。
※枠用のカバーは別売りです。
※お客様にてエレシリンダのストローク変更をする場合別途ティーチングペンダントが必要です。
※搬送コンベヤストッパは別売りです。
※光電センサーは別売りです。
※使用されるワーク・箱の詳細寸法が必要です。
※吸着テストの為、予めサンプルワークをお借りします。
※別途現地調整が必要です。
※本製品はオーダーメイド製品です。
※枠用のカバーは別売りです。
※お客様にてエレシリンダのストローク変更をする場合別途ティーチングペンダントが必要です。
