製品説明
平行リンク機構を採用し、偏荷重に対応した、大型リフト装置です。

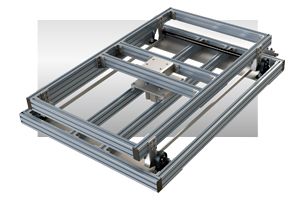

製品画像
ARL
型式の選び方
ARL型式
|
- |
W900テーブル幅
|
- |
L1500テーブル長さ
|
- |
W2ソレノイドバルブ
|
- |
AS2スイッチ
|
仕様

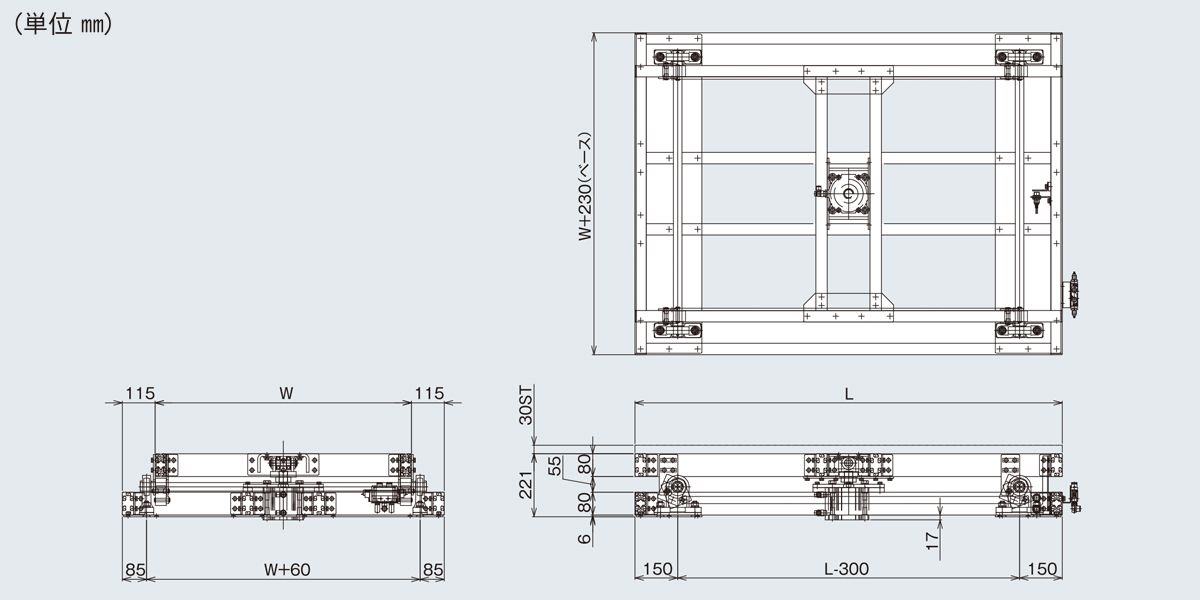

■図面
■仕様
| 型式 | ARL |
|---|---|
| テーブルサイズ | W：550~900 L：900~1500 |
| ソレノイドバルブ 2位置ダブル | 無記号：不要 W1：AC100V用 W2：AC200V用 W3：DC24V用 |
| ソレノイドバルブ 2位置シングル | 無記号：不要 S1：AC100V用 S2：AC200V用 S3：DC２４V用 |
| 耐荷重 | 200㎏（コンベヤ等含む） |
| エアーシリンダー | Φ125（エアー圧0.4～0.8Mpa） |
| スイッチ | 無記号：不要 オートスイッチ仕様 AS1：1ヶ・AS2：2ヶ リミットスイッチ仕様 L1：1ヶ・L2：2ヶ |
※単位：㎜
※下部フレームはW＋230となります。
※下部フレームはW＋230となります。
