製品説明
リターン側に取り付けるローラです。ローラにゴム製リングをはめ込み、リング部分のみがベルトと接触する為、ベルトの付着物をむやみに落荷させない役割があります。なお、ゴムリングの個数はベルト巾により異なります。

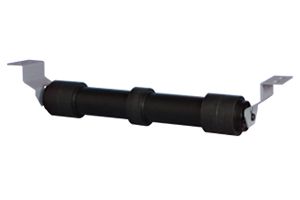

製品画像
型式の選び方
KGSRKGSR：ゴムスリーブ付リターンローラセット
RH：リターン用ブラケットのみ |
- |
1050ベルト巾
|
仕様

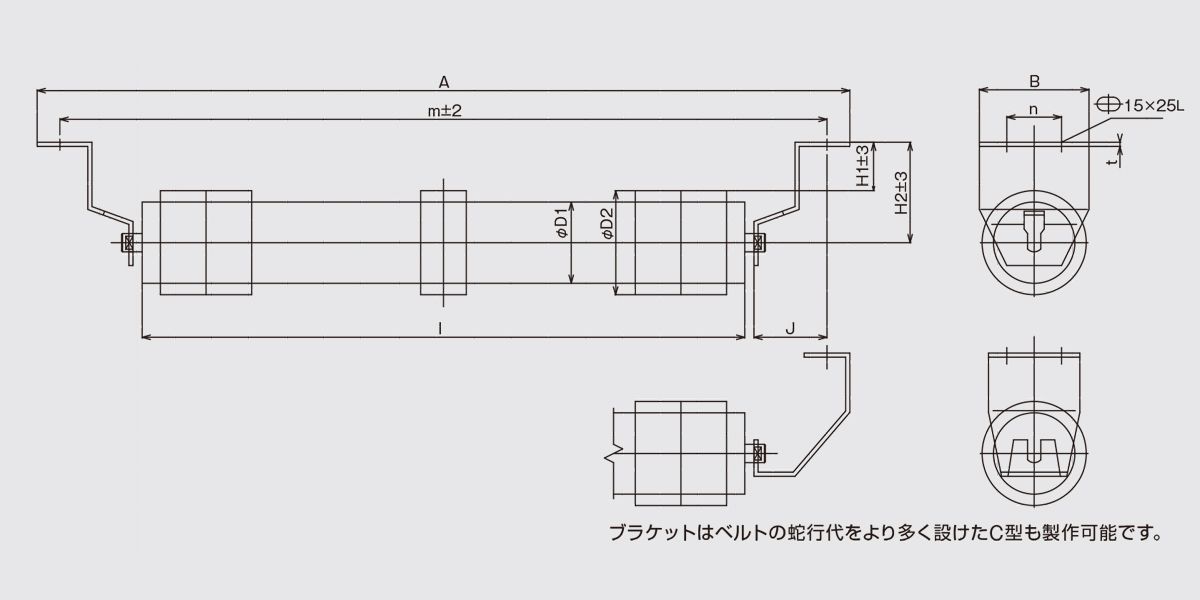

■図面
■仕様
| 型式 | KGSR-1050 |
|---|---|
| ベルト巾 | 1050 |
| D1 | 139.8 |
| D2 | 170 |
| ℓ | 1150 |
| m | 1340 |
| A | 1390 |
| H1 | 45 |
| H2 | 130 |
| J | 80 |
| n | 100 |
| B | 150 |
| t | 6.0 |
| セット重量(㎏) | 25.4 |
| ブラケット(2枚分)重量(㎏) | 3.0 |
単位：㎜
