最新更新日 2020年01月20日
製品説明
自動機実装に開発された精密コンベヤで装置への組み込みが容易に行える超小型ベルトコンベヤです。
・アルミフレーム
・センタードライブ
・軽量機種
※脚はオプションです。オプションページをご参照ください。
(標準色シルバー)
・アルミフレーム
・センタードライブ
・軽量機種
※脚はオプションです。オプションページをご参照ください。
(標準色シルバー)
製品画像
TYPE 34-M1
型式の選び方
Type34数字/フレーム厚(mm)
|
- |
M1M：超小型/モデル名
1:センタードライブ |
- |
20ベルト幅(mm)
|
- |
1,200機長(mm)
|
- |

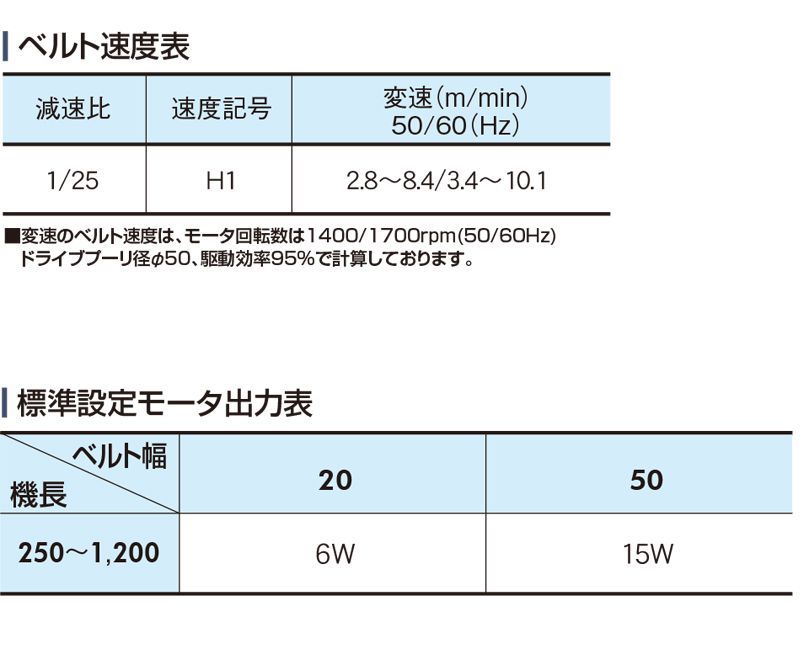

H1変速/H
数字/速度記号 |
- |
A6A(AC100V単相）
数字/モータ出力 (6W・15W) |
仕様

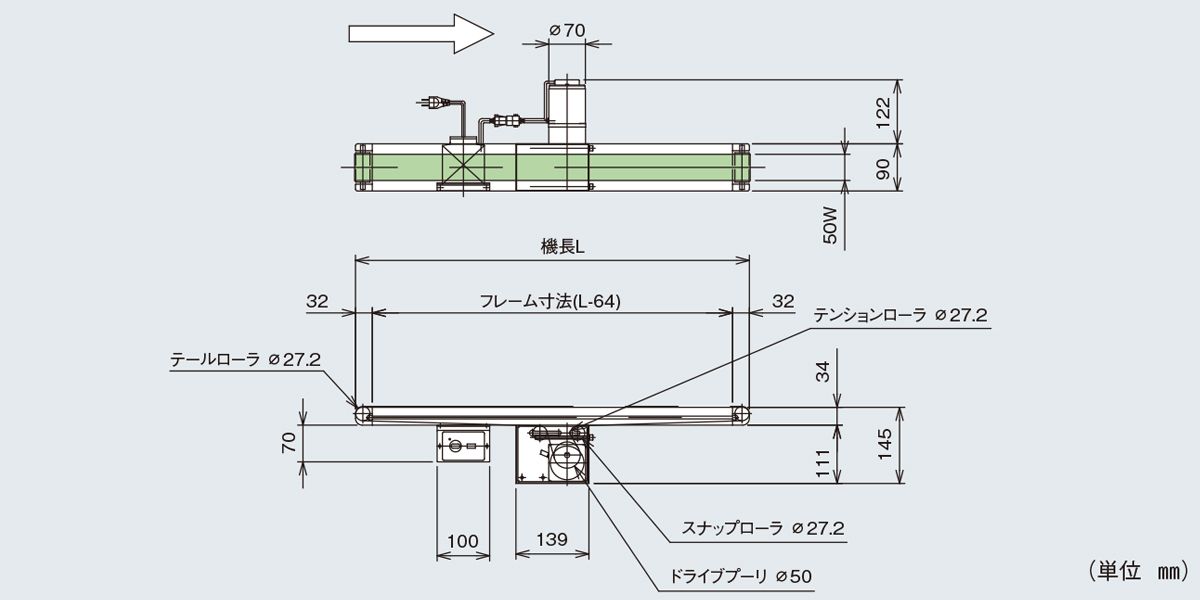

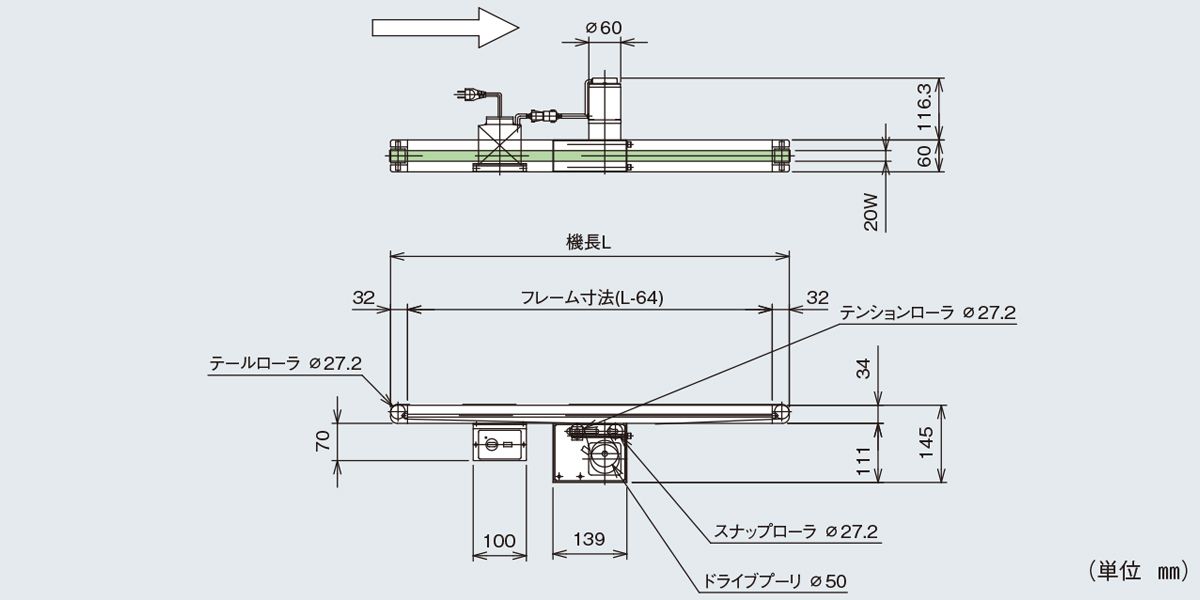

■図面 (※クリックして拡大)
■仕様
| 型式 | Type34-M1 |
|---|---|
| ベルト幅（公称）/ 機幅 | ・20 / 60（フレーム部） ・50 / 90（フレーム部） |
| 機長 | 250～1,200（50とび） |
| 機高 | 145（フレーム上面） |
| 電源 | AC100V（単相） |
| ベルト速度 | 変速 |
| ベルト（標準） | ポリウレタンベルト （色：グリーン、食品規格適合、帯電防止処理） |
| 搬送能力 | 20ベルト幅 3kg / 台（水平分散荷重時） 50ベルト幅 5kg / 台（水平分散荷重時） |
| オプション | 脚、ガイド…他 |
| モータ出力 | 6W、15W |
※単位：㎜
※袋物の搬送は上記搬送能力の40％以下でご使用ください。
※袋物の搬送は上記搬送能力の40％以下でご使用ください。
