ローラ表面加工
■ゴムライニングローラ
| 記号 | 色 | 硬さ(JIS-A) | 耐熱性 | 耐寒性 | 耐油性 | 耐候性 | 耐摩耗性 | 耐オゾン性 | |
|---|---|---|---|---|---|---|---|---|---|
| 天然ゴム | NR | 黒/白 | 約60 | 70℃ | -40℃ | × | △ | ◎ | × |
| ニトリルゴム | NBR | 黒/白 | 約60 | 90℃ | -20℃ | ◎ | 〇 | 〇 | × |
| ネオプレンゴム | CR | 黒/白 | 約60 | 100℃ | -20℃ | 〇 | 〇 | 〇 | 〇 |
| ウレタンゴム | PU | アメ色 | 約90 | 70℃ | -20℃ | ◎ | ◎ | ◎ | ◎ |
■テールプーリ
■収縮チューブライニングローラ
| 材質 | 軟質塩ビ |
|---|---|
| 硬さ(JIS-A) | 80以上(収縮後) |
| 耐熱性 | 85℃ |
| 耐熱性 | -10℃ |
| 耐熱性 | ほとんど影響なし |
| 耐熱性 | 良好 |
| 耐摩耗性 | 良好 |
| 肉厚 | 2t | 3t | 5t | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 色 | 黒 | 透明 | 黒 | 透明 | 白 | ライン入黒 | 黒 | 白 | |
| 適 用 ロ ー ラ 径 |
Φ19 | 〇 | |||||||
| Φ28 | 〇 | 〇 | 〇 | 〇 | 〇 | ||||
| Φ38,Φ42,Φ48 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | Φ38,Φ48 | ||
| Φ57,Φ60 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ||
| Φ76 | 〇 | ||||||||
■ゴムライニングローラ
| ウレタンパイプ圧入 型式 | 芯金ローラ径 | 芯金ローラ径 |
|---|---|---|
| URP | Φ38.1 | R-3812P、R-3812P、R-3812、R-3816、S-3812P、R-3823、R-3823NS、S-3823NB、RB-3823、その他 |
| Φ57.2 | R-5714P、R-5714PD、R-5714、S-5714P、R-5714NB、S-5714NB、RB-5714、R-5721P、S-5721P、R-5721D、R-5723、R-5723D、R-5726、R-5726D、R-5714J、R-5721J、その他 |

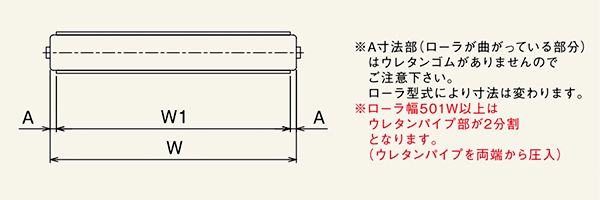

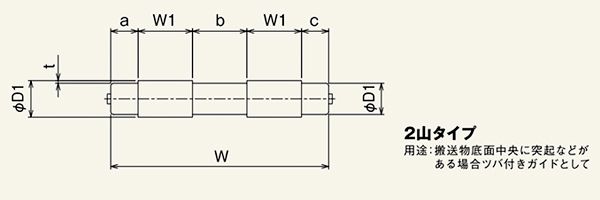

| ウレタンパイプ 圧入 型式 |
芯金ローラ径 ΦD |
外径仕上げ加工なし | 外径仕上げ加工あり | ウレタン幅 W1 |
製作ローラ幅 W |
ウレタンゴム 色 |
|
|---|---|---|---|---|---|---|---|
| ウレタン外径ΦD1 | 呼び寸法 | 仕上がり外径 | |||||
| URP2 | Φ38.1 | Φ47.5 Φ60.4 |
48 60 |
42～47 47～58 |
30～500 | 100～1000 | アメ色 |
| Φ57.2 | Φ68.0 Φ82.5 |
68 82 |
60～67 67～77 |
30～500 | 100～1000 | アメ色 | |
- ※適応ローラ形状、製作寸法については、グラビティコンベヤカタログをご参照下さい。
- ※ウレタンゴムの特性として、使用年数が長くなるにつれ、変色（アメ色が濃くなる）してきますが、材質等の変化には関係しません。
- ※ウレタン表面の加工精度が必要な場合は、外径仕上げ加工をご指定下さい。
- ※ウレタンゴムの位置精度が必要な場合はご相談下さい。
- ※上記以外のパイプ径、ウレタン厚みについてはご相談下さい。
■各種メッキ付きローラ
| 種類 | メッキ厚 | 特長 |
|---|---|---|
| ユニクロめっき | 5µ以上 | 青銀白色、一般的なメッキ三価 |
| 硬質クロムめっき | 10µ以上 | 高硬度、耐摩耗性に優れる |

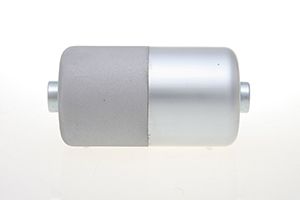

■コーティング付ローラ
| 種類 | 特長 |
|---|---|
| ウレタンコーティング | 耐摩耗性 |
| ナイロンコーティング | 耐摩耗・耐薬品性 |
| テフロンコーティング | 耐薬品性・非粘着 |
■コーティング付ローラ

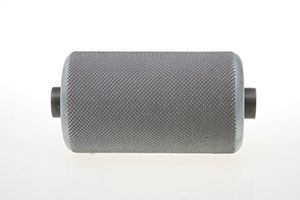

■ローレット加工
