カラー （規格ベアリングローラRBタイプ、駆動ローラのボス部に使用。ローラ全長調整用に使用）
■スチール製（めっき付）
| 使用軸径 | カラー外径 | カラー内径 |
|---|---|---|
| Φ3 | 4.0 | 3.0 |
| Φ6 | 7.8 | 6.2 |
| Φ8 | 10.0 | 8.2 |
| Φ12 | 18.0 | 12.2 |
| Φ15 | 21.0 | 15.2 |
| Φ17 | 24.0 | 17.2 |
| Φ20 | 29.0 | 20.2 |
| Φ30 | 38.1 | 31.1 |
| 型式 | 全長 |
|---|---|
| Φ3-1.6 | 1.6 |
| Φ5-4 | 4.0 |
| Φ5-7 | 7.0 |
| Φ6-8 | 8.0 |
| Φ6-10 | 10.0 |
| Φ8-8 | 8.0 |
| Φ8-10 | 10.0 |
| Φ12-1 | 1.0 |
| Φ12-2 | 2.0 |
| Φ12-3 | 3.0 |
| Φ12-4 | 4.0 |
| Φ12-5 | 5.0 |
| Φ12-6 | 6.0 |
| Φ12-7 | 7.0 |
| Φ12-8 | 8.0 |
| Φ12-9 | 9.0 |
| Φ12-10 | 10.0 |
| Φ12-10.5 | 10.5 |
| Φ12-11 | 11.0 |
| 型式 | 全長 |
|---|---|
| Φ12-12 | 12.0 |
| Φ12-15 | 15.0 |
| Φ12-17 | 17.0 |
| Φ12-18 | 18.0 |
| Φ12-20 | 20.0 |
| Φ12-22 | 22.0 |
| Φ12-24 | 24.0 |
| Φ12-25 | 25.0 |
| Φ12-26 | 26.0 |
| Φ12-28 | 28.0 |
| Φ12-29 | 29.0 |
| Φ12-30 | 30.0 |
| Φ12-41 | 41.0 |
| Φ12-45 | 45.0 |
| Φ12-53 | 53.0 |
| Φ12-63 | 63.0 |
| Φ12-73 | 73.0 |
| Φ15-6 | 6.0 |
| Φ15-11 | 11.0 |
| 型式 | 全長 |
|---|---|
| Φ15-12.5 | 12.5 |
| Φ15-15 | 15.0 |
| Φ15-16 | 16.0 |
| Φ15-26 | 26.0 |
| Φ15-41.5 | 41.5 |
| Φ15-53 | 53.0 |
| Φ15-66.5 | 66.5 |
| Φ17-11 | 11.0 |
| Φ17-15 | 15.0 |
| Φ17-45 | 45.0 |
| Φ20-11 | 11.0 |
| Φ20-15 | 15.0 |
| Φ20-18 | 18.0 |
| Φ20-22 | 22.0 |
| Φ20-38.5 | 38.5 |
| Φ20-63.5 | 63.5 |
| Φ30-8.5 | 8.5 |
| Φ30-11 | 11.0 |

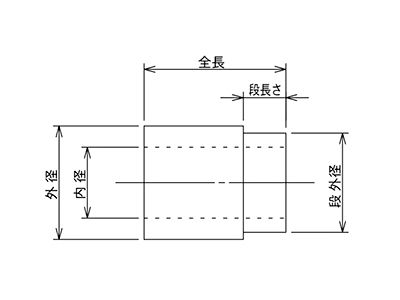

■段付きスチール製（めっき付）
| 使用軸径 | カラー外径 | カラー内径 |
|---|---|---|
| Φ12 | 18.0 | 12.2 |
| Φ15 | 21.0 | 15.2 |
(単位 ㎜)
| 型式 | 全長 | 段外径 | 段長さ |
|---|---|---|---|
| Φ12-7D | 7.0 | 14.8 | 3.0 |
| Φ12-16D | 16.0 | 14.8 | 10.0 |
| Φ15-5D | 5.0 | 18.0 | 3.0 |
| Φ15-7D | 7.0 | 18.0 | 3.0 |
| Φ15-10.5D | 10.5 | 18.0 | 3.0 |
| Φ15-12D | 12.0 | 18.0 | 3.0 |
