ローラ用シャフト
| 呼称 軸径 |
スチール | ステンレス | ||||||
|---|---|---|---|---|---|---|---|---|
| 丸棒 | パイプ | 丸棒 | パイプ | |||||
| 軸径 | 材質 | 軸径 | 材質 | 軸径 | 材質 | 軸径 | 材質 | |
| Φ3 | Φ2.9 | SS400 | － | － | － | － | － | － |
| Φ5 | Φ4.93 | SS400 | － | － | Φ4.9 | SUS304 | － | － |
| Φ6 | Φ5.9 | SS400 | Φ5.9 | SKTM11A | Φ5.93 | SUS304 | － | － |
| Φ8 | Φ7.9 | SS400 | Φ7.85 | SKTM11A | Φ8.0 | SUS304 | Φ8.0 | SUS304 |
| Φ10 | Φ10.0 | SS400 | － | － | Φ10.0 | SUS304 | － | － |
| Φ12 | Φ11.9 | SS400 | Φ11.8 | SKTM11A | Φ11.93 | SUS304 | Φ12.0 | SUS304 |
| Φ13 | Φ13.0 | SS400 | － | － | － | － | － | － |
| Φ15 | Φ14.9 | SS400 | Φ14.9 | SKTM11A | Φ14.93 | SUS304 | － | － |
| Φ16 | － | － | Φ15.9 | SKTM11A | － | － | － | － |
| Φ17 | Φ16.9 | SS400 | Φ16.85 | SKTM | Φ17.0 | SUS304 | － | － |
| Φ20 | Φ19.9 | SS400 | － | － | Φ20.0 | SUS304 | － | － |
| Φ25 | Φ24.93 | SS400 | － | － | － | － | － | － |
| Φ30 | Φ29.93 | SS400 | － | － | － | － | － | － |

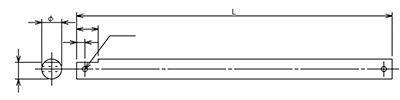

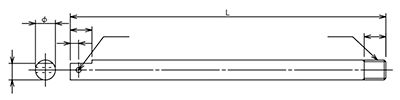

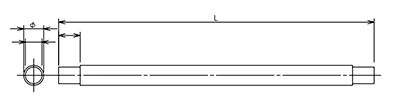

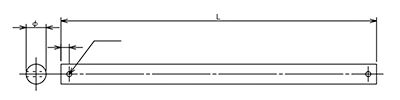

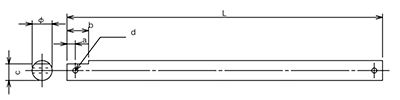

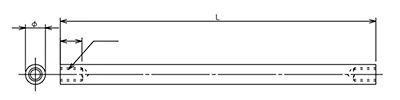

■軸の形状
丸・半月

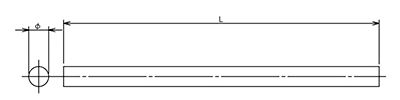

切りっぱなし
両ピン
半月両ピン

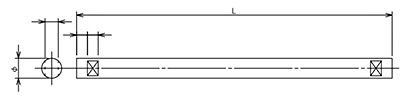

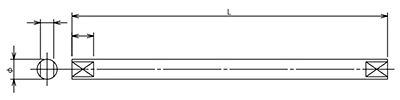

両背切（両つぶし）
中間背切

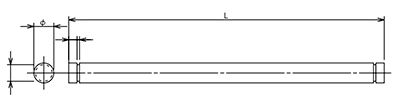

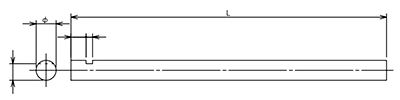

溝切
段引き

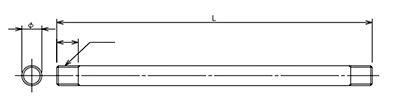

ネジ切り
両側タップ
C型止め輪用加工
半月ネジ切り

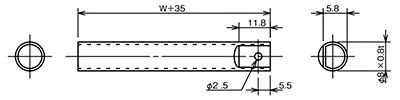

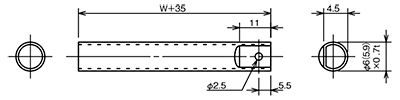

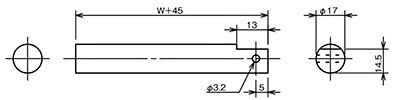

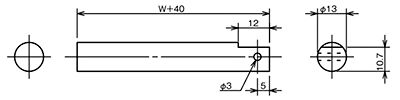

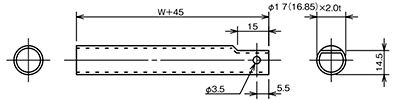

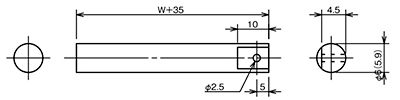

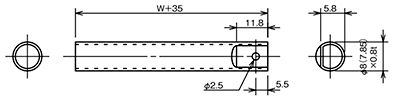

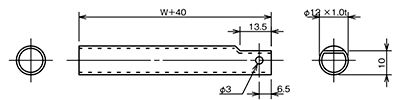

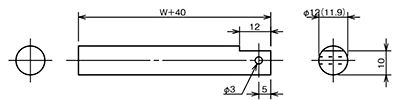

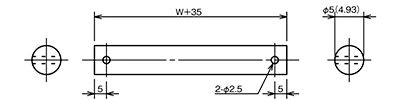

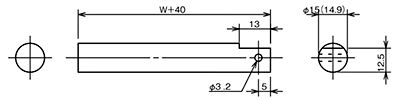

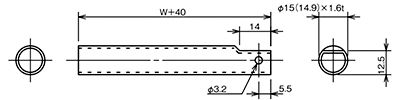

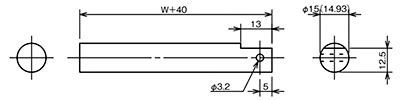

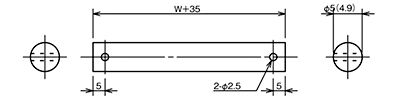

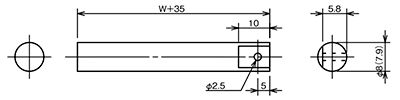

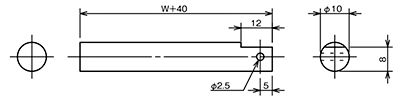

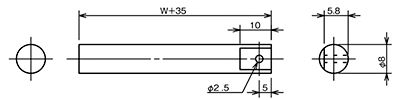

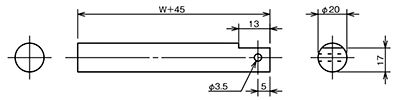

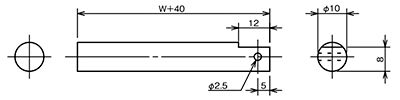

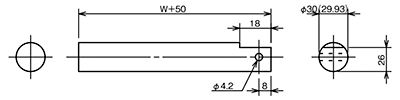

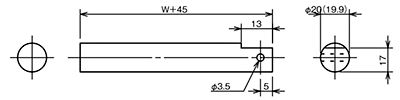

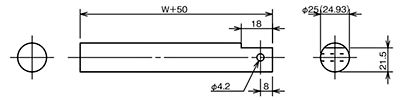

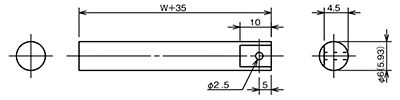

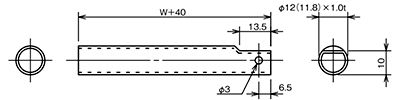

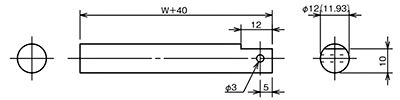

■軸の形状（グラビティローラ Mシリーズ 標準仕様 フレーム内幅W＋15）
| 呼称 軸径 |
スチール | ステンレス | ||
|---|---|---|---|---|
| パイプ | 丸棒 | パイプ | 丸棒 | |
| Φ5 | － |  |
－ |  |
| Φ6 |  |
 |
－ |  |
| Φ8 |  |
 |
 |
 |
| Φ10 | － |  |
－ |  |
| Φ12 |  |
 |
 |
 |
| Φ13 | － |  |
－ | － |
| Φ15 |  |
 |
－ |  |
| Φ17 |  |
 |
－ |  |
| Φ20 | － |  |
－ |  |
| Φ25 | － |  |
－ | － |
| Φ30 | － |  |
－ | － |
ご注文は上記図に各寸法を入れてご指示下さい。
※上記以外の加工、または組み合わせた加工についてもお問い合わせ下さい。
※軸径、形状、材質により製作不可の加工があります。
■Rピンの形状
| 軸径 | スチール | ステンレス | ||
|---|---|---|---|---|
| L | Φd | L | Φd | |
| Φ5 | 21.5 | 1.2 | 21.5 | 1.2 |
| Φ6 | 21.5 | 1.2 | 21.5 | 1.2 |
| Φ8 | 28.8 | 1.6 | 29 | 1.6 |
| Φ10 | 37.7 | 2.0 | － | － |
| Φ12 | 37.7 | 2.0 | 38 | 1.8 |
| Φ13 | 37.7 | 2.0 | － | － |
| Φ15 | 52.8 | 2.6 | 43.6 | 2.0 |
| Φ17 | 52.8 | 2.6 | 43.6 | 2.0 |
| Φ20 | 60.8 | 2.9 | － | － |

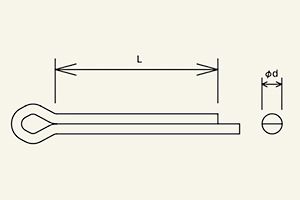

■割りピンの形状
| 軸径 | L | Φd |
|---|---|---|
| Φ25 | 50 | Φ3.7 |
| Φ30 | 50 | Φ3.7 |
