ホイール軸用ボルト

図面　ホイール軸用ボルト　ホイールコンベヤ用軸ボルト

Φ4用（スチール製/めっき付）
種類 寸法 材質 重量目安(g)
+ナベボルト M4×35L SWRCH 3.3
一種ナット M4 SWRCH 0.65
2号スプリングワッシャー M4 SWRH 0.20
Φ6用（スチール製/めっき付）
種類 寸法 材質 重量目安(g)
+ナベボルト M6×20L SWRCH 5.7
+ナベボルト M6×22L SWRCH 6.0
+ナベボルト M6×25L SWRCH 6.5
+ナベボルト M6×28L SWRCH 7.1
+ナベボルト M6×35L SWRCH 8.3
+ナベボルト M6×38L SWRCH 8.8
+ナベボルト M6×45L SWRCH 10.3
+ナベボルト M6×60L SWRCH 12.9
+ナベボルト M6×65L SWRCH 13.9
+ナベボルト M6×115L SWRCH 22.8
ボタンボルト M6×18L SCM 5.9
ボタンボルト M6×25L SCM 7.5
ボタンボルト M6×27L SWRCH 8.0
ボタンボルト M6×35L SCM 10.0
ボタンボルト M6×37L SWRCH 10.4
六角ボルト M6×38L SWRCH 9.5
一種ナット M6 SWRCH 2.15
三種ナット M6 SWRCH 1.53
座付ナット M6 SWRCH+S50CM 3.15
歯付ワッシャー M6 SWRH 0.21
スパックワッシャー M6 S50CM 0.64
Φ6用（ステンレス製）
種類 寸法 材質 重量目安(g)
ボタンボルト M6×25L XM7 7.5
ボタンボルト M6×35L XM7 9.7
六角ボルト M6×38L XM7 9.5
一種ナット M6 XM7 2.19
三種ナット M6 XM7 1.42
2号スプリングワッシャー M6 304N 12.24
スパックワッシャー M6 304N 0.55
Φ8用（スチール製/めっき付）
種類 寸法 材質 重量目安(g)
+ナベボルト M8×35L SWRCH 16.2
+ナベボルト M8×40L SWRCH 17.7
+ナベボルト M8×55L SWRCH 24.7
+ナベボルト M8×65L SWRCH 28.7
+ナベボルト M8×70L SWRCH 30.6
ボタンボルト M8×35L SCM 19.0
六角ボルト M8×35L SWRCH 17.6
六角ボルト M8×45L SWRCH 20.9
六角ボルト M8×70L SWRCH 29.0
三種ナット M8 SWRCH 3.57
1号スプリングワッシャー M8 SWRH 1.13
2号スプリングワッシャー M8 SWRH 1.78
Φ8用（ステンレス製）
種類 寸法 材質 重量目安(g)
+ナベボルト M8×35L XM7 16.5
+ナベボルト M8×40L XM7 18.0
+ナベボルト M8×55L XM7 22.7
ボタンボルト M8×35L XM7 19.0
三種ナット M8 XM7 3.52
2号スプリングワッシャー M8 304N 1.76
Φ10用（スチール製/めっき付）
種類 寸法 材質 重量目安(g)
六角ボルト M10×75L SWRCH 51.9
一種ナット M10 SWRCH 9.78
1号スプリングワッシャー M10 SWRH 2.32
Φ12用（スチール製/めっき付）
種類 寸法 材質 重量目安(g)
六角ボルト M12×40L SWRCH 48.9
六角ボルト M12×45L SWRCH 52.6
六角ボルト M12×50L SWRCH 56.3
六角ボルト M12×65L SWRCH 63.7
六角ボルト M12×75L SWRCH 74.8
三種ナット M12 SWRCH 10.39
2号スプリングワッシャー M12 SWRH 5.24

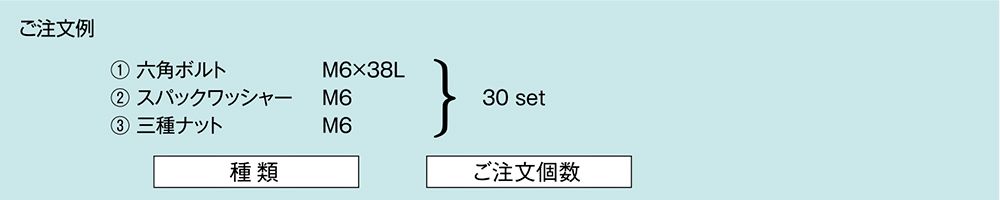

注文例　ホイール軸用ボルト　ホイールコンベヤ用軸ボルト

ダウンロード
当製品カタログページ
カタログ該当ページ ダウンロード
