アジャストボルト/キャスター

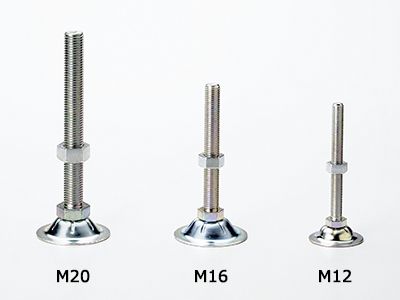

■標準型アジャストボルト
型式
AJAJ：標準型
SUS-AJ：ステンレス製標準型 |
16ボルトサイズ
M寸法 |
- |
180ボルト長さ
L寸法 |

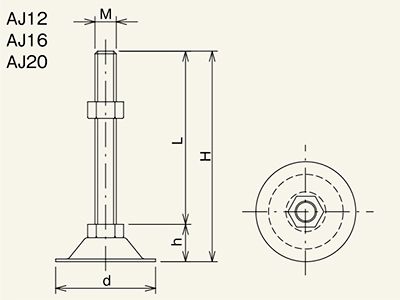

標準型アジャストボルト
(単位 ㎜)
| 型式 | M | d | h | L | H |
|---|---|---|---|---|---|
| AJ12-120 | M12 | 55 | 21.5 | 120 | 141.5 |
| AJ12-150 | 150 | 171.5 | |||
| AJ16-70 | M16 | 75 | 28.5 | 71.5 | 100 |
| AJ16-100 | 100 | 128.5 | |||
| AJ16-130 | 130 | 158.5 | |||
| AJ16-180 | 180 | 208.5 | |||
| AJ20-130 | M20 | 75 | 31.5 | 130 | 161.5 |
| AJ20-180 | 180 | 211.5 |
ステンレス製アジャストボルト
(単位 ㎜)
| 型式 | M | d | h | L | H |
|---|---|---|---|---|---|
| SUS-AJ12-120 | M12 | 55 | 21.5 | 120 | 141.5 |
| SUS-AJ12-150 | 150 | 171.5 | |||
| SUS-AJ16-70 | M16 | 75 | 28.5 | 71.5 | 100 |
| SUS-AJ16-100 | 100 | 128.5 | |||
| SUS-AJ16-130 | 130 | 158.5 | |||
| SUS-AJ16-180 | 180 | 208.5 | |||
| SUS-AJ20-130 | M20 | 75 | 31.5 | 130 | 161.5 |
| SUS-AJ20-180 | 180 | 211.5 |

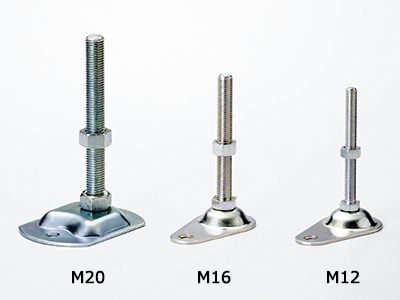

■アンカープレート付アジャストボルト
型式
AJPAJP：アンカープレート付き
SUS-AJP：ステンレス製アンカープレート付 |
16ボルトサイズ
M寸法 |
- |
180ボルト長さ
L寸法 |

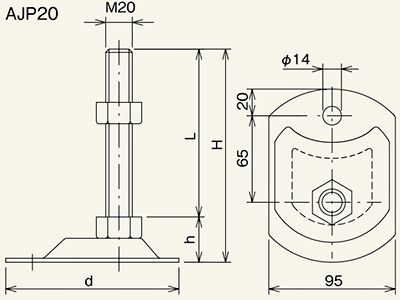

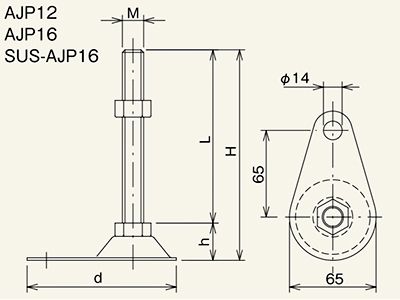

アンカープレート付アジャストボルト
(単位 ㎜)
| 型式 | M | d | h | L | H |
|---|---|---|---|---|---|
| AJP12-120 | M12 | 120 | 27 | 120 | 147 |
| AJP12-150 | 150 | 177 | |||
| AJP16-70 | M16 | 120 | 29 | 71 | 100 |
| AJP16-100 | 100 | 129 | |||
| AJP16-130 | 130 | 159 | |||
| AJP16-180 | 180 | 209 | |||
| AJP20-126 | M20 | 130 | 34 | 126 | 160 |
| AJP20-166 | 166 | 200 | |||
| AJP20-266 | 266 | 300 |
ステンレス製アンカープレート付アジャストボルト
(単位 ㎜)
| 型式 | M | d | h | L | H |
|---|---|---|---|---|---|
| SUS-AJP16-130 | M16 | 120 | 29 | 130 | 159 |
| SUS-AJP16-180 | 180 | 209 |

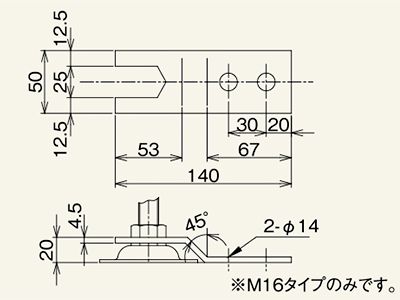

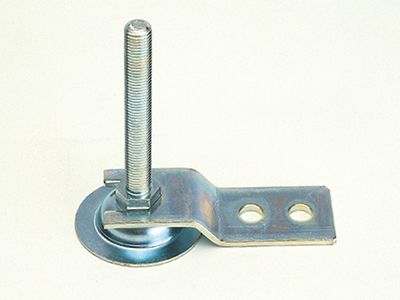

■差し込みアンカープレート M16用

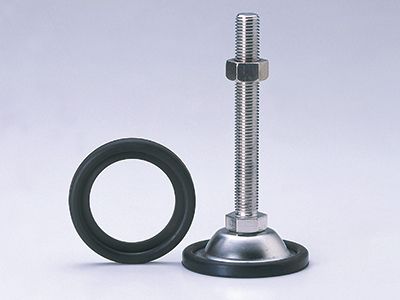

■ゴムカバー アジャストボルト用
■キャスター

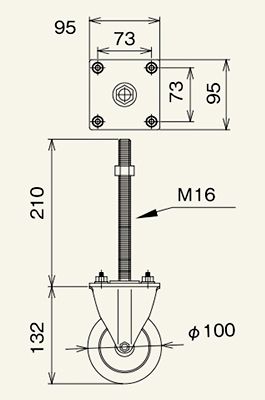

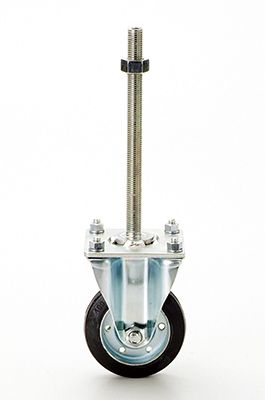

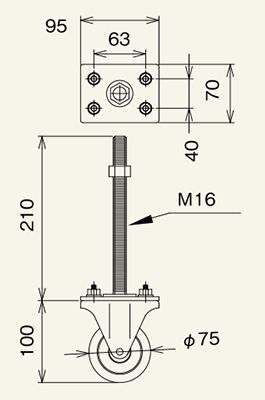

アジャストボルト付キャスター（固定車/ゴム車輪）
Φ75
Φ100

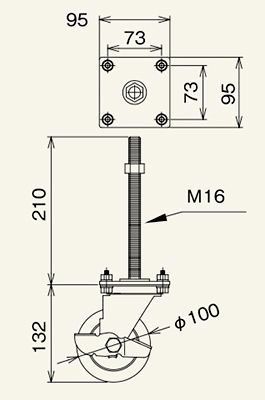

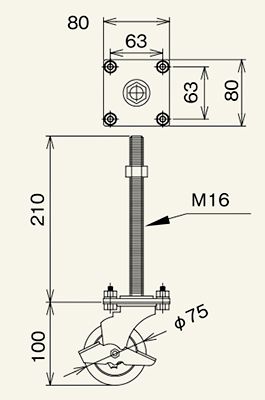

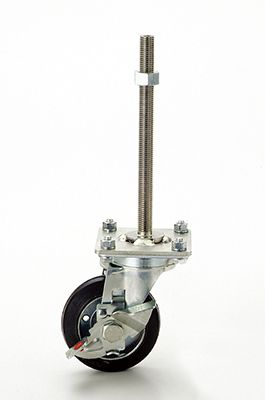

アジャストボルト付キャスター（自在車ブレーキ付き/ゴム車輪）
Φ75
Φ100
