製品説明

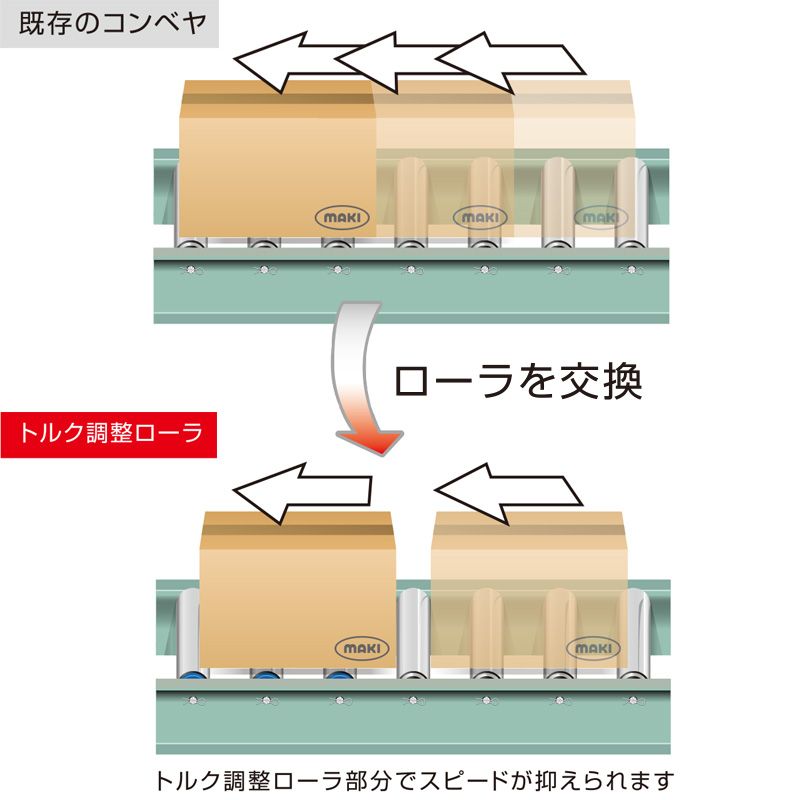

●自走勾配で搬送している搬送速度管理に最適。
【特徴】
・バネとカラーの組合でトルク調整可能。
・既存のコンベヤに取り付け可能（軸径Φ12）。
・搬送条件に合わせ、本数・位置は変更可能。
【特徴】
・バネとカラーの組合でトルク調整可能。
・既存のコンベヤに取り付け可能（軸径Φ12）。
・搬送条件に合わせ、本数・位置は変更可能。

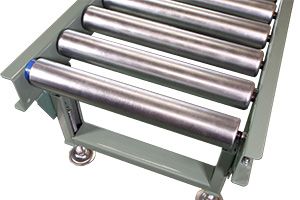

製品画像
仕様

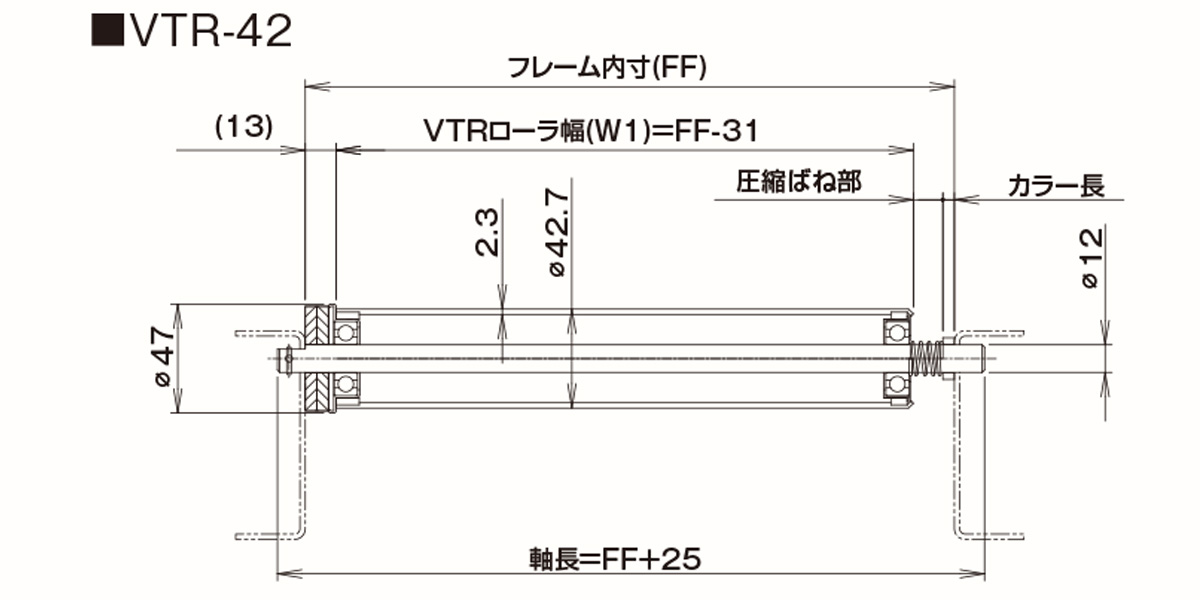

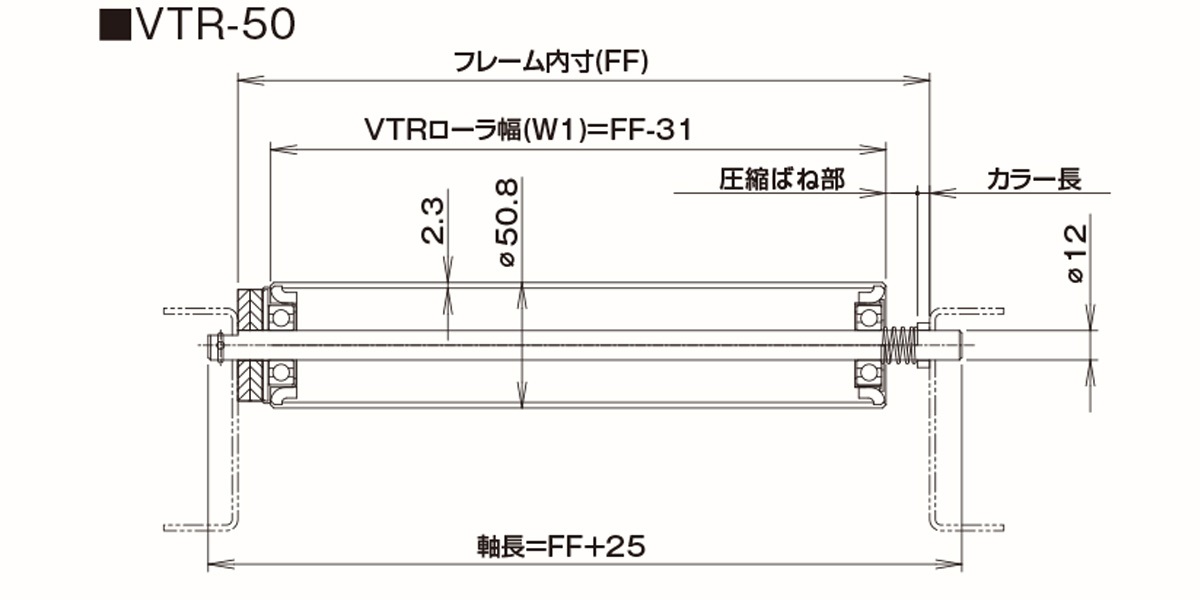

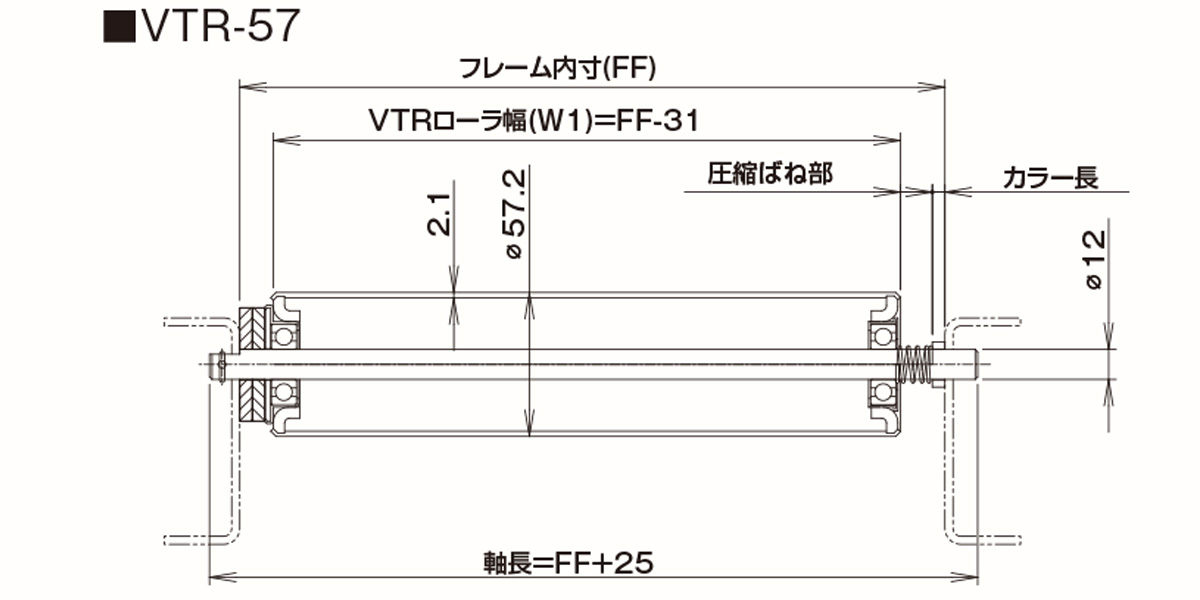

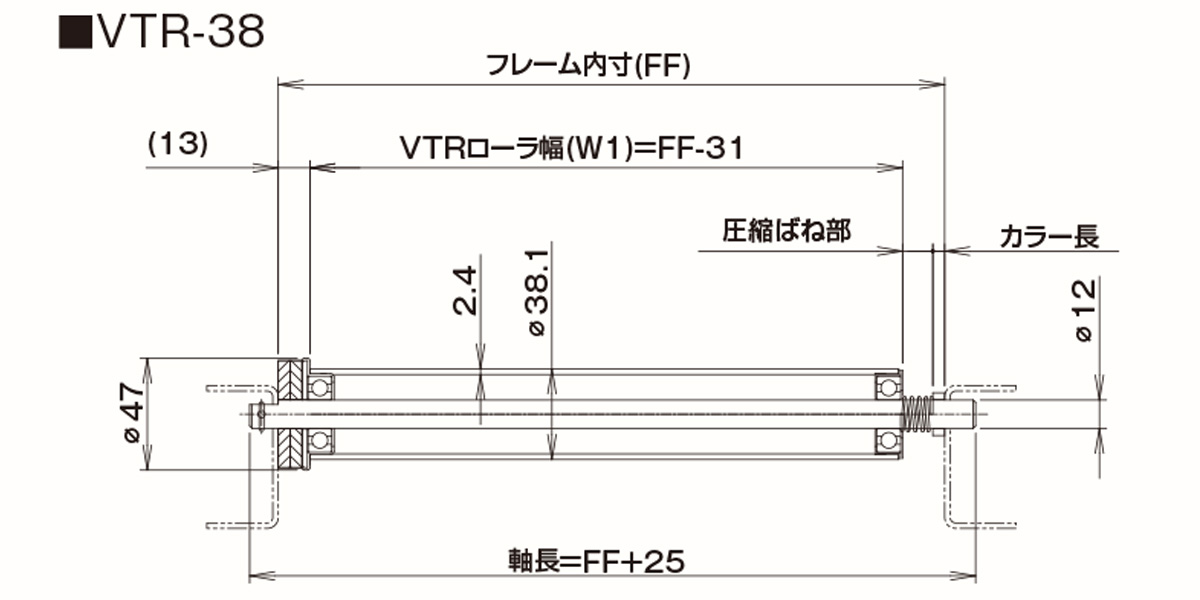

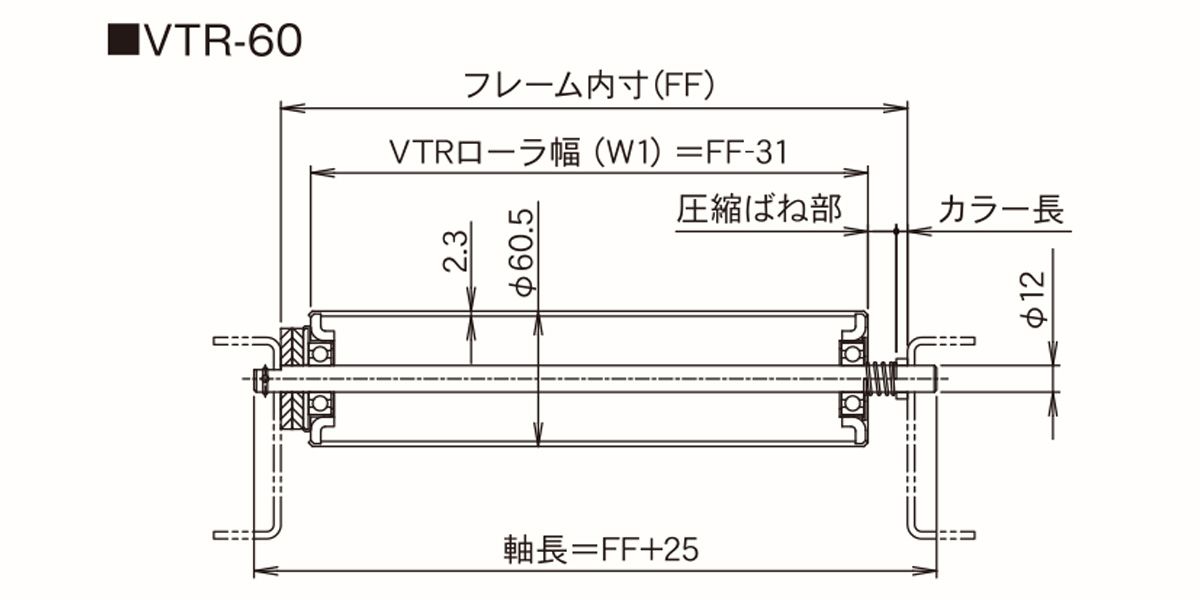

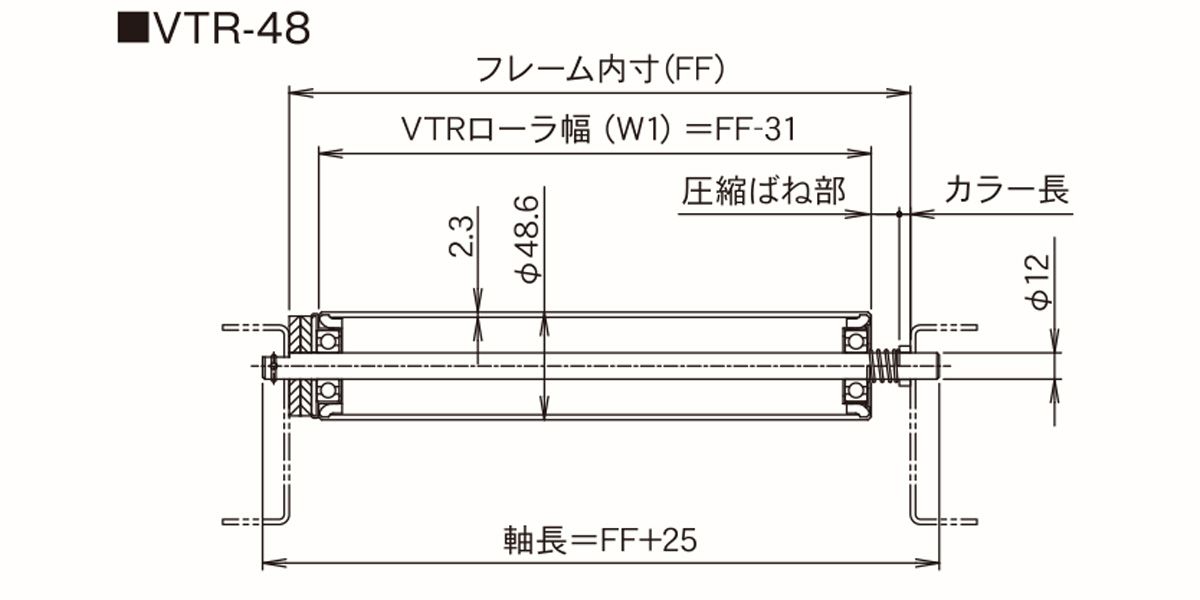

■図面
■仕様
| 型式 | VTR-38 | VTR-42 | VTR-48 | VTR-50 | VTR-57 | VTR-60 |
|---|---|---|---|---|---|---|
| 外径×肉厚×軸径 | Φ38.1 ×2.4×Φ12 |
Φ42.7 ×2.3×Φ12 |
Φ48.6 ×2.3×Φ12 |
Φ50.8 ×2.3×Φ12 |
Φ57.2 ×2.1×Φ12 |
Φ60.5 ×2.3×Φ12 |
| 表面処理 | 溶融亜鉛メッキ | 溶融亜鉛メッキ | 溶融亜鉛メッキ | 三価クロームメッキ | 溶融亜鉛メッキ | 溶融亜鉛メッキ |
| 適合ローラ幅 | 300～1,000 | 300～1,000 | 300～1,000 | 300～1,000 | 300～1,000 | 300～1,000 |
※有効ローラ幅は適合ローラ幅‐16㎜となります。
※VTR-38、VTR-42はオーバーハング搬送ができません。
※VTR-38、VTR-42はオーバーハング搬送ができません。
■その他
【付属品】
バネ：2種類（硬鋼線 B種：SWB）
・強（銀色）：線径Φ1.6 Φ12.5×21L×３巻
・弱（黒色）：線径Φ1.2 Φ12.5×21L×３巻
カラー：外径Φ18×内径Φ12.2 メッキ付き
3つの長さ（1L／2L／4L）
カラーの組み合わせで1L～7Lまで調整可能。
摩擦板：2枚
