製品説明
・ローラ径Φ48.6、ローラ間隔 最小50P
・ローラ幅（公称）は300W～1,000Wの50㎜とびが標準
・規格ベアリング 高品質、高耐久
・ローラ―・シャフト一体構造。シャフト六角加工、スライドシャフト
・［90型フレーム標準タイプ
※連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
※ローラ―間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
・ローラ幅（公称）は300W～1,000Wの50㎜とびが標準
・規格ベアリング 高品質、高耐久
・ローラ―・シャフト一体構造。シャフト六角加工、スライドシャフト
・［90型フレーム標準タイプ
※連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
※ローラ―間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

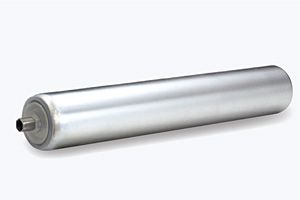

製品画像

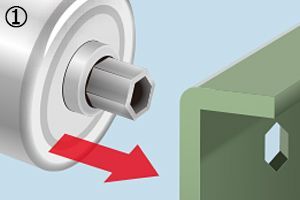

【スライドシャフト①】
スライドシャフトとなっており、シャフトを押すとローラ端面まで入ります。
スライドシャフトとなっており、シャフトを押すとローラ端面まで入ります。

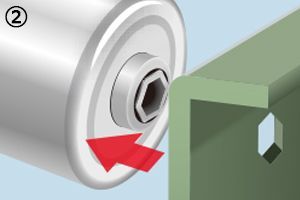

【スライドシャフト②】
押した状態でフレームに取付。
押した状態でフレームに取付。

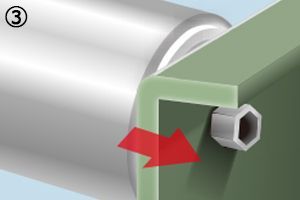

【スライドシャフト③】
取付後はスプリングにてシャフトはまた元の位置に出てきます。
取付後はスプリングにてシャフトはまた元の位置に出てきます。
仕様

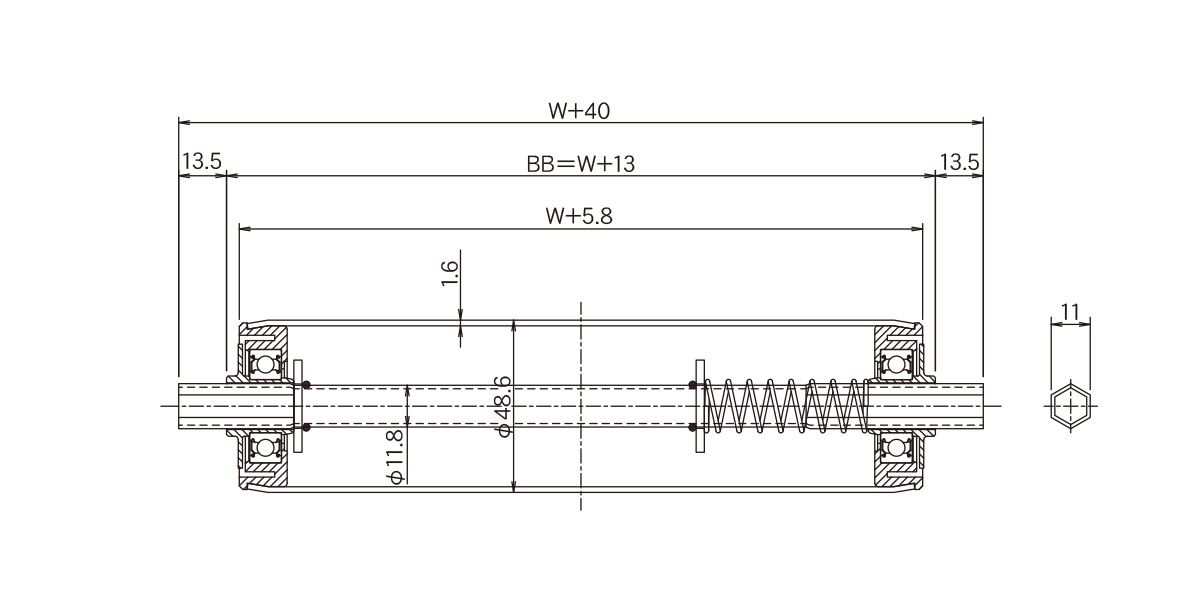

■図面

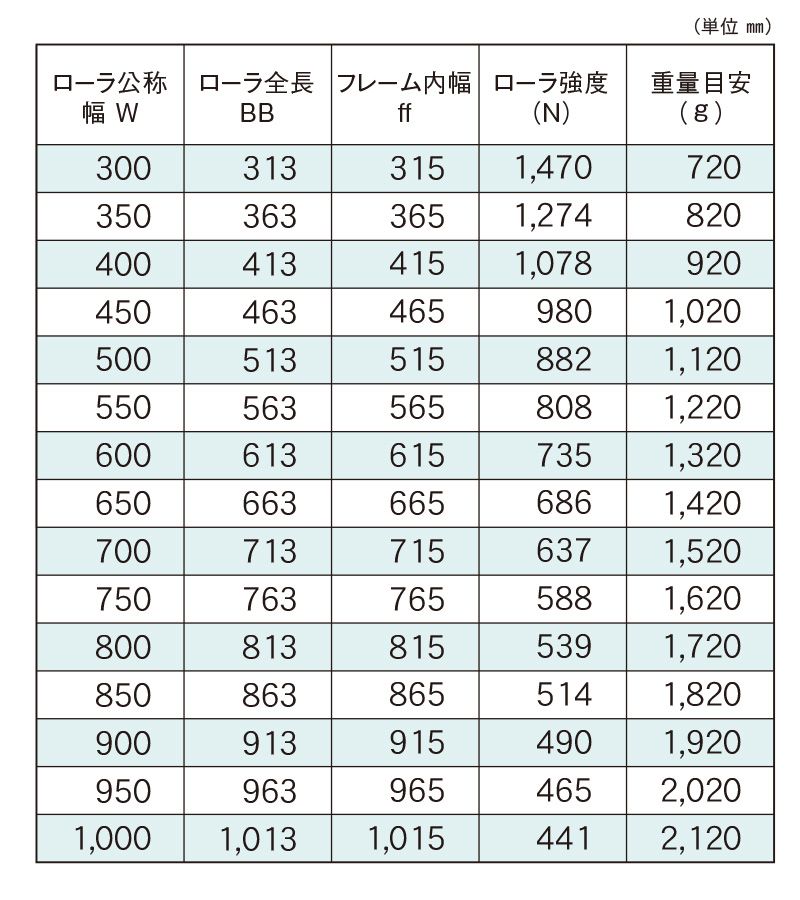

■仕様
| 型式 | RB-4816HE |
|---|---|
| ローラ寸法 外径（Φ）×肉厚（t） | 48.6×1.6 |
| 標準ローラ公称幅 W | 300～1000 |
| 製作可能ローラ公称幅 W | 50とびで製作可能 |
| ローラ材質 | STKM |
| ローラ表面加工 | 溶融亜鉛メッキ |
| ベアリング種類 | 6002ZZ |
| ベアリング材質 | SUJ 2 |
| ベアリング内径 | 対辺11 |
■その他
