製品説明
モーター駆動式のハネ上げユニットです。人や台車の動線確保に最適な設備です。

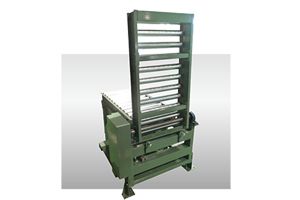

製品画像
架台上のコンベヤは含まれておりません。
型式の選び方
FDH型式
|
- |
1,095・1,295・1,495フレームの長さ（L）
|
- |
400～800ローラ幅（W）
|
- |
100ローラピッチ（P）
|
- |
650～950機高（H）
|
仕様

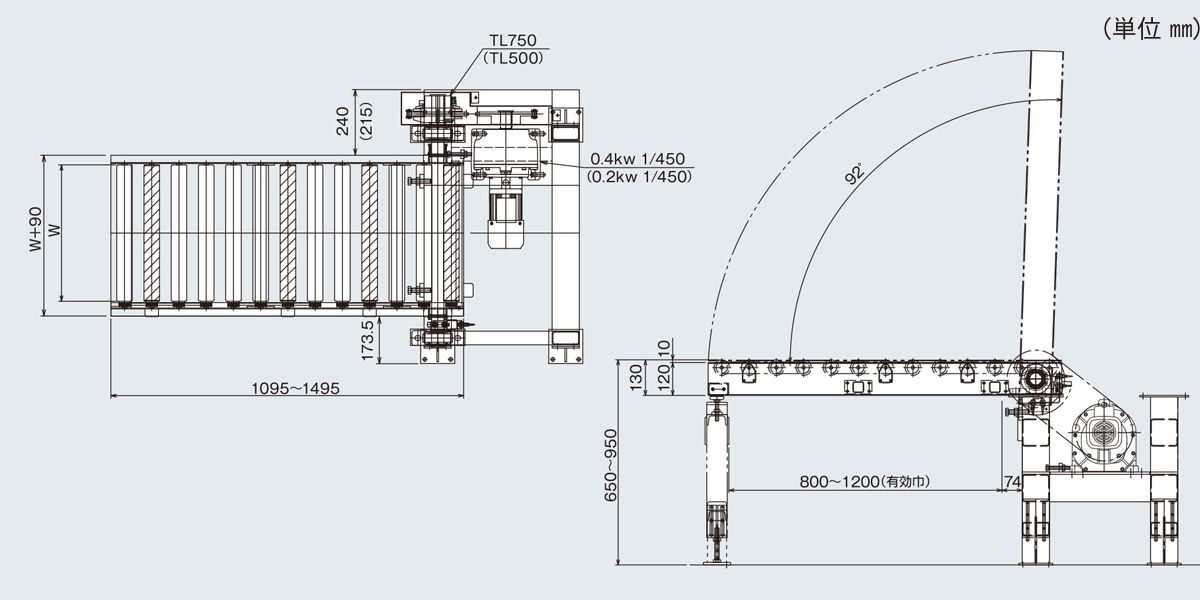

■図面
■仕様
| 型式 | FDH |
|---|---|
| 駆動方式（ハネ上げ部分） | チェーン駆動 |
| ハネ上げ速度 | 3～5s/92°（60Hz、インバータ） |
| 駆動方式（搬送部分） | モーターローラ（ウレタン製Vベルト、SST-57B） |
| ローラ幅（W） | 400～800 50とび |
| ローラピッチ（P） | 100 |
| フレーム寸法 | [120×30×3.2 |
| 有効幅 | 800（フレーム長さ1095L時）・1000（1295L時）・1200（1495L時） |
| モーター出力（kw） | 0.2（ローラ幅が500Wまで、且つフレーム長さ1095L時） 0.4（ローラ幅が550W以上、又はフレーム長さ1295L以上） |
| 電源 | AC200V（三相） |
※単位 ㎜
※架台上のコンベヤは含まれておりません。
※架台上のコンベヤは含まれておりません。
