製品説明
スナップカバー付のチェーンを使用したチェーン移載装置です。
製品画像
型式の選び方
ATM-SC40型式
|
- |
K590K
|
- |
L495L
|
- |
M37.5M
|
- |
P390P
|
- |

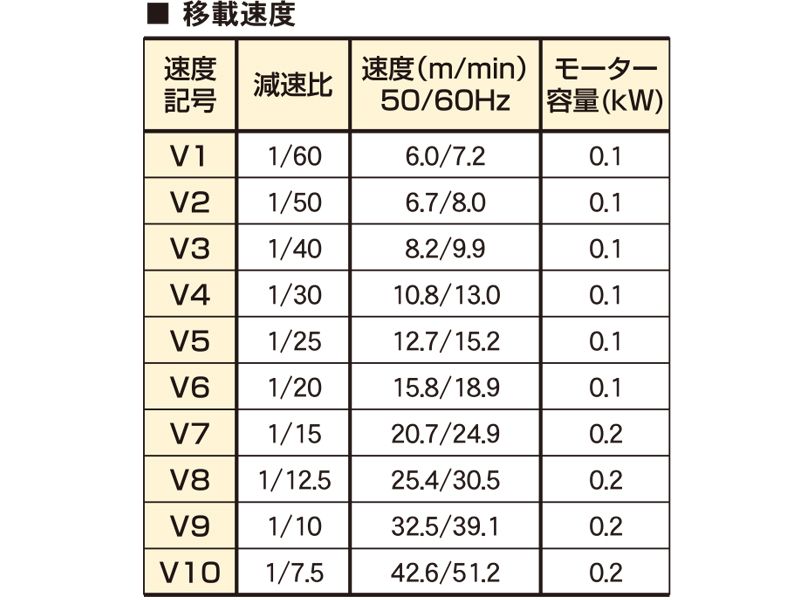

V1速度
|
- |
A取付ブラケット
|
- |
W1ソレノイドバブル
|
- |
Bブレーキ
|
- |
AS2スイッチ
|
仕様

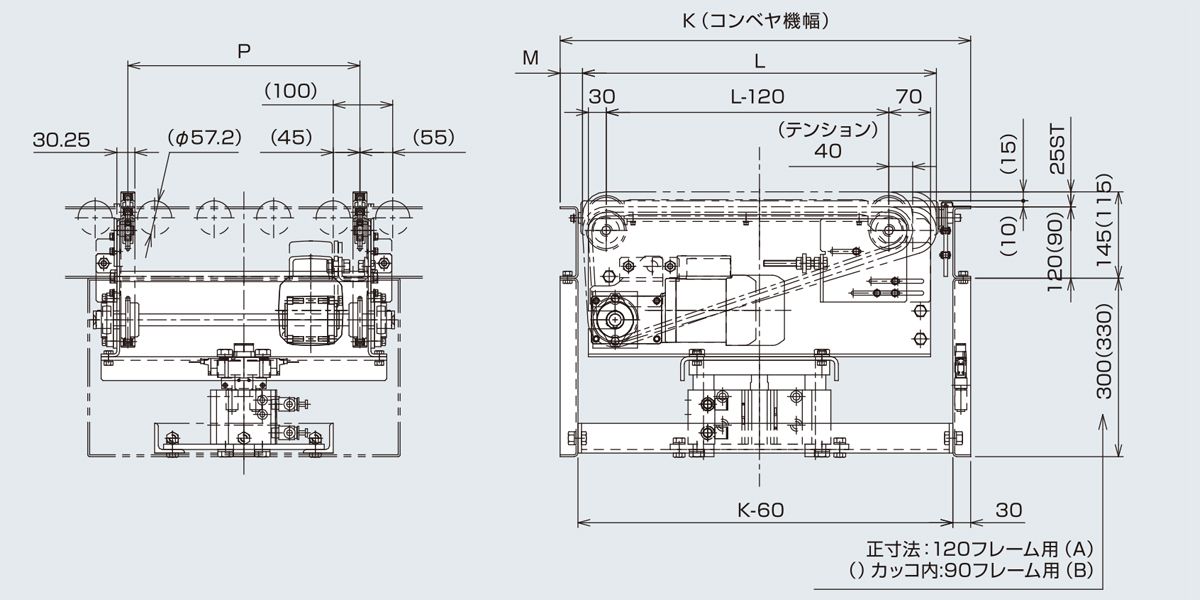

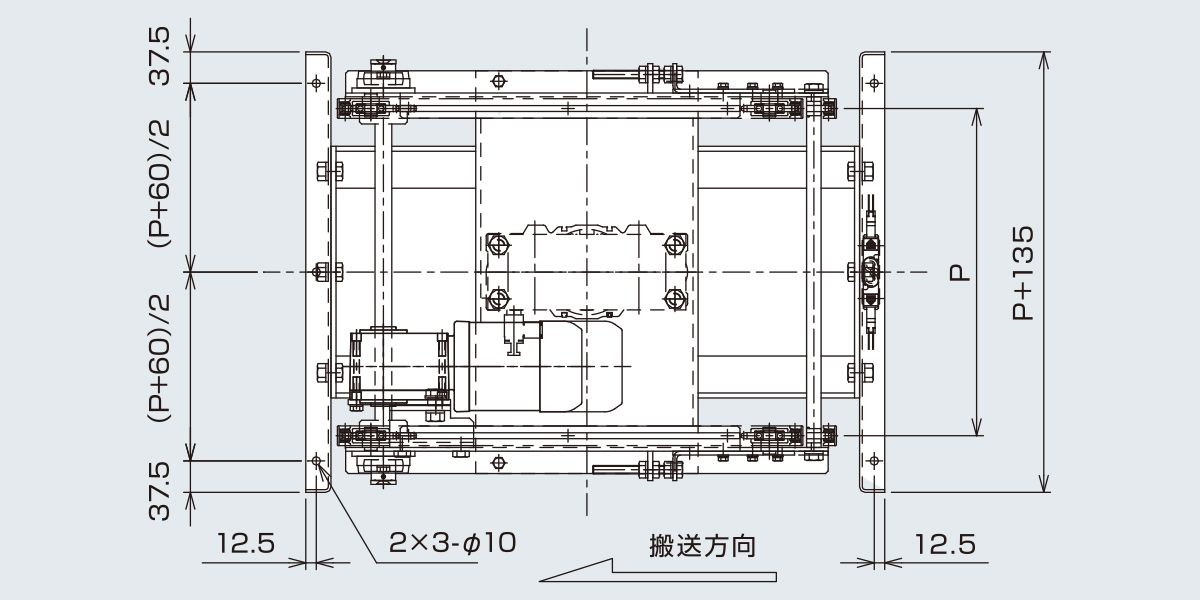

■図面
■仕様
| 型式 | ATM-SC40 |
|---|---|
| 長さ（L） | 345～595 |
| ピッチ（P） | 165～390 |
| 取付ブラケット | A:[120フレーム・B:[90フレーム用 |
| ソレノイドバブル 2位置ダブル | 無記号：不要・W1：AC100V用・W2：AC200V用・W3：DC24V用 |
| ソレノイドバブル 2位置シングル | 無記号：不要・S1：AC100V用・S2：AC200V用・S3：DC24V用 |
| ブレーキ | 無記号：ブレーキ無・B：ブレーキ付 |
| スイッチ | 無記号：不要・AS1：1ヶ・AS2：2ヶ（リレー・シーケンサー＜DC24V・AC100V＞いずれも使用可能） |
| 搬送能力(kg) | max80（V10のみmax60㎏） |
| 搬送チェーン | ＃40 スナップカバー付チェーン |
| モーター容量（kW） | 0.1・0.2（AC200V三相） |
| エアーシリンダー | Φ100×25st（エアー圧0.4～0.8Mpa）×1本 |
※単位 ㎜
※スナップカバーが外れる為、逆転運転でのご使用はできません。
※スナップカバーが外れる為、逆転運転でのご使用はできません。
